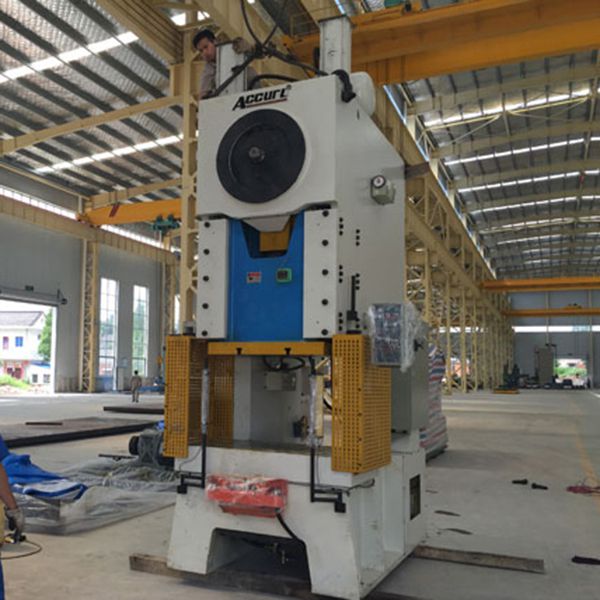

المكبس الميكانيكي بشوط الانزلاق القابل لتعديل مع الطاولة الثابتة والخلف المفتوح
المميزات الرئيسية
1. الهيكل الملحوم مع الألواح الفولاذية
2. قابض الاحتكاك الرطب المركب
3. شوط الانزلاق قابل لتعديل بأسطوانة هوائية
4. مرشد الانزلاق الثماني الوجه
5. مرشد الانزلاق السداسي الوجه نوع JL21-25
6. تم تجهيز مع جهاز وقاية الحمل الزائد الهيدروليكي
7. نظام تشحيم الزيت الإضطراري الكهربائي
8. JL21-45 والنوع الفوقي يستخدم تعديل ارتفاع الغلق الكهربائي مع العرض الرقمي.
9. تم تجهيز مع جهاز أسطوانة توازن الرفع
10. الصمامات المزدوجة مستوردة
11. تحكم PLC مع الماركة الدولية
12. تم تجهيز مع جهاز الوسادة الهوائية الاختيارية، محور التغذية الأوتوماتيكية وجهاز الوقاية الكهربائي الضوئية، يمكن استخدامه لعمل مع المعدات الأوتوماتيكية المتنوعة.
الموديل | JL21-110T | JL21-125T | JL21-160T | JL21-200T | JL21-250T | |||
القدرة | kN | 1100 | 1250 | 1600 | 2000 | 2500 | ||
الشوط الاسمي | mm | 6 | 6 | 6 | 6 | 8 | ||
شوط الانزلاق | mm | 10-160 | 10-160 | 16-160 | 19-180 | 21-220 | ||
SPM | ثابت | min-1 | 50 | 50 | 40 | 35 | 30 | |
متغير | min-1 | 40-60 | 40-60 | 35-50 | 30-50 | 25-40 | ||
أقصى ارتفاع القالب | mm | 350 | 350 | 350 | 450 | 500 | ||
تعديل ارتفاع القالب | mm | 80 | 80 | 110 | 110 | 120 | ||
عمق المجاز | mm | 350 | 350 | 380 | 390 | 420 | ||
بين الأعمدة | mm | 710 | 760 | 810 | 870 | 960 | ||
المسند | LR | mm | 1150 | 1150 | 1300 | 1400 | 1400 | |
FB | mm | 680 | 680 | 740 | 760 | 800 | ||
Thk | mm | 140 | 140 | 150 | 160 | 170 | ||
فتح المسند ( قطر الثقب الأسفل × العمق × قطر الثقب الأعلى) | mm | 420×540 | 420×540 | 480×540 | φ300×50×φ260 | φ320×50×φ280 | ||
مساحة الانزلاق | LR | mm | 810 | 810 | 920 | 920 | 970 | |
FB | mm | 500 | 500 | 580 | 600 | 650 | ||
ثقب الساق | Dia. | mm | φ60 | φ60 | φ65 | φ65 | φ70 | |
Dpth | mm | 80 | 80 | 90 | 90 | 90 | ||
طاقة المحرك الرئيسي | kW | 11 | 11 | 15 | 18.5 | 22 | ||
الأبعاد الخارجية | FB | mm | 1850 | 1850 | 2250 | 2500 | 2730 | |
LR | mm | 1400 | 1450 | 1560 | 1580 | 1640 | ||
H | mm | 3250 | 3250 | 3765 | 3420 | 3550 | ||
الوزن الصافي | kg | 10800 | 11500 | 15000 | 17950 | 24500 |
