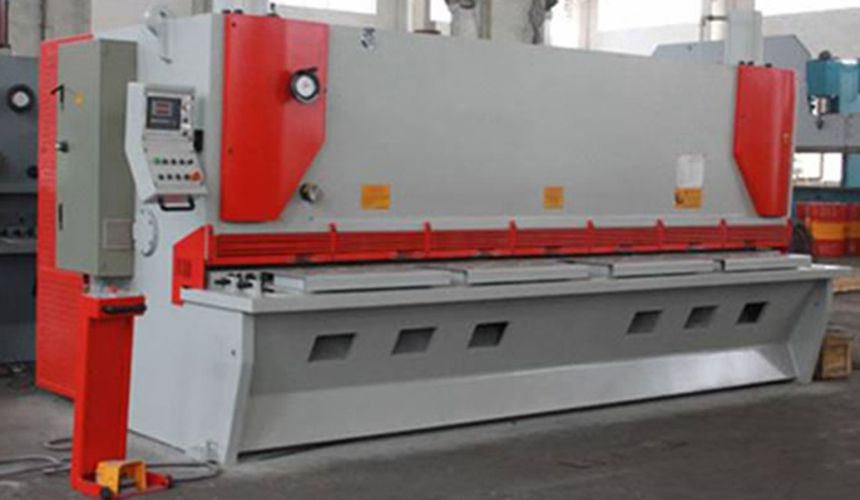

آلة قص هيدروليكية

آلة قص الهيدروليكية ACCURL هي عبارة عن معدات قطع الصفائح المعدنية ذات الدقة العالية والقوية. يمكن تعديل الآلة بشكل كامل من أجل تصنيع العديد من المواد المختلفة ولأغراض مختلفة. إذا كنت تبحث عن زيادة قدرة عملية تشكيل المعادن الخاصة بك، هذه هي الآلة التي تحتاجها.

آلة قص هيدروليكية

المزايا الرئيسية لآلة قص هيدروليكية
1. آلة قص هيدروليكية لقد تم تصنيعها من أجل أن تلبي معايير الإنتاج EU. يتم عمل تصميم الهيكل عن طريق إستخدام روبوتات لحام أوتوماتيكية والهيكل يخضع لمعاملة التلدين من أجل تخفيف الضغط.
2. الشفرة المتحركة لقد تم تصميمها بهيكل مائل داخلي بزاوية قطع وفتحة شفرة قابلة للتعديل.
3. الخرامة (أو الشفرة المتنقلة) تتحرك على طول الدليل الخطي، تعمل هيدروليكياً من أجل تحقيق عملية القص.
4. الشفرات ذات 4 حواف القياسية تتكون من شفرات ذات كربون عالي، شفرات ذات كروم عالي.

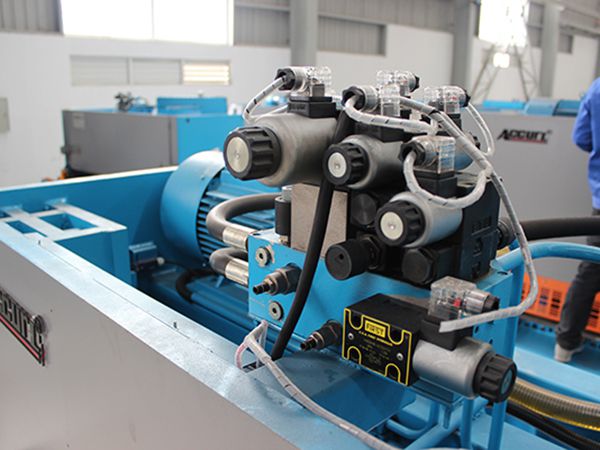

5. النظام الهيدروليكي الموجود في آلة القص الهيدروليكية لقد تم تصميمه عن طريق Bosch-Rexroth في ألمانيا ويتميز بالأداء الموثوق به والصيانة السهلة.
6. آلة القص الهيدروليكية تستخدم مزلاج منزلق دوار دعم بثلاثة نقاط من أجل زيادة دقة القص بشكل كبير.
7. آلة القص تتوافق مع معايير CE بغطاء حماية الأصبع الأمامي المائل وغطاء حماية خلفي.
8. هيكل آلة القص الهيدروليكية أصفر ورمادي فاتح/قاتم.

تصميمات معيارية لآلة قص هيدروليكية
1. يمكن تعديل إرتفاع شفرة القص عن طريق مقبض يدوي.
2. الشفرات متعددة الحواف مناسبة لقطع الألومنيوم، الفولاذ الكربون، والفولاذ المقاوم للصدأ.
3. خط قطع مُضيء لقطع الخط العميق.
4. عداد الشوط.
5. تعديل طول القطع.
6. حماية الحمولة الزائدة الهيدروليكية والكهربائية.

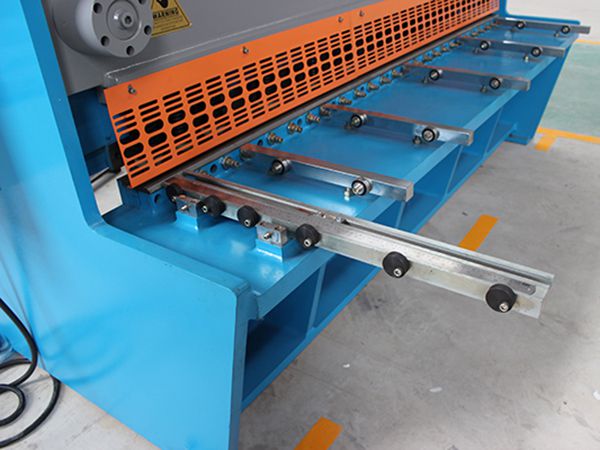

7. ذراع مربع وأذرع دعم أمامية.
8. ألواح حشو الحشية بنقل كروي.
9. زاوية الشفرة قابلة للتعديل.
10. عاكس دلتا ببرغي كروي وقضيب مصقول بدقة 0,01 mm.

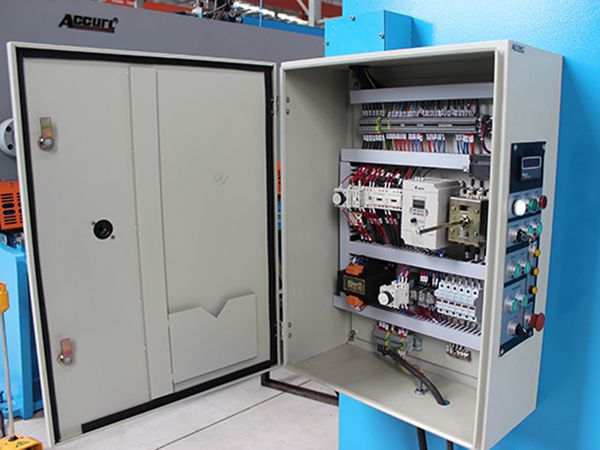

نظام التحكم Estun E21s NC لآلة القص الهيدروليكية
1. لوحة مربعة LCD أحادية اللون.
2. التحكم بتحديد الوضع الأوتوماتيكي.
3. إستخدام الأوفست المحوري
4. مرحل زمني داخلي.
5. عداد الشوط.
6. برمجة عامل داخلي سهل.
7. عرض موضع المقياس الخلفي، دقة 0.01mm.

مواصفات آلة القص الهيدروليكية

النموذج (AC/MS8) QC11Y-6×3200 QC11Y-8×3200 QC11Y-10×3200 QC11Y-12×3200 QC11Y-12×4000
سمك القطع ملمتر 6 8 10 12 12
طول القطع ملمتر 3200 3200 3200 3200 4000
زاوية القطع درجة 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-25°
SPM min-1 ≥ 15 ≥ 15 ≥ 15 ≥ 6 ≥ 6
Back Gauge أداة موضعة قطع الشغل ملمتر 20-600 20-600 20-600 20-800 20-1000
Throat Depth عمق الحنجرة ملمتر 100 100 100 100 100
المحرك الرئيسي kW 7.5 11 11 18.5 30
الوزن الصافي كلغ 6200 8000 8000 12000 21000
الحجم الإجمالي ملمتر 3740×1680×1750 3740×1750×1750 3850×1750×1850 3850×1950×2300 4200×2380×2970
النموذج (AC/MS8) QC11Y-12×6000 QC11Y-16×3200 QC11Y-16×4000 QC11Y-16×6000 QC11Y-16×8000
سمك القطع ملمتر 12 16 16 16 12
طول القطع ملمتر 6000 3200 4000 6000 4000
S زاوية القطع درجة 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5°
SPM min-1 ≥ 8 ≥ 12 ≥ 10 ≥ 6 ≥ 5
أداة موضعة قطع الشغل ملمتر 20-1000 20-1000 20-1000 20-1000 20-1000
عمق الحنجرة ملمتر 100 100 100 100 100
المحرك الرئيسي kW 18.5 18.5 18.5 22 30
الوزن الصافي كلغ 29500 13500 16300 36500 75500
الحجم الإجمالي ملمتر 6940×2480×2750 3850×2150×2050 4650×2150×2250 6950×2550×2650 9000×3280×3270

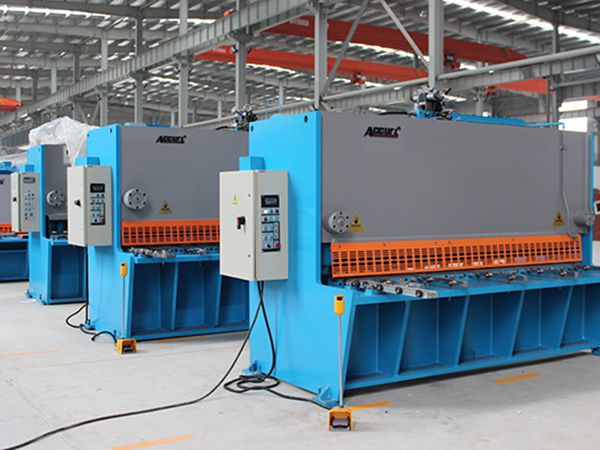

صور مفصلة
  • آلة قص هيدروليكية
  • آلة قص هيدروليكية
  • آلة قص هيدروليكية
  • آلة قص هيدروليكية
