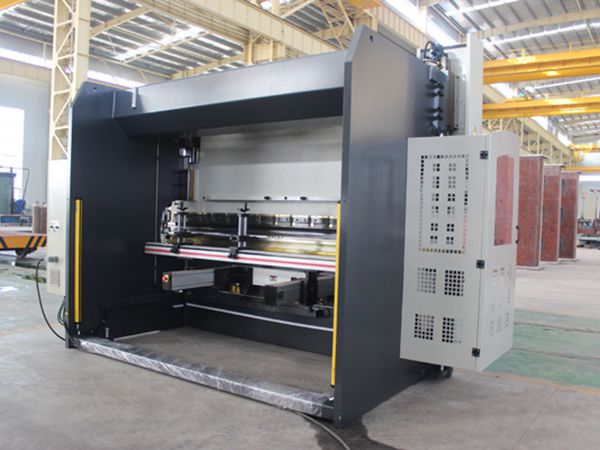

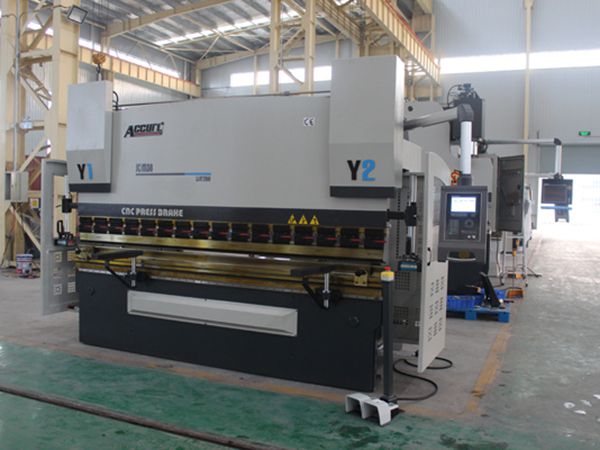

آلة الثني الهيدروليكية CNC بـ 4 محاور

آلة الثني الهيدروليكية CNC بـ 4 محاور

آلة الثني الهيدروليكية CNC بـ 4 محاور
يتم تصميم للمستقبل، آلة الثني CNC هذه تزيد السرعة والجودة خلال عملية الإنتاج من أجل تخفيض تكلفة لكل آلة.

حلول الثني المثيرة للإعجاب
يتم اختيار المعدات حسب طلب الزبون من أجل تلبية احتياجات الثني لكل زبون.

السرعة العالية والأداء العالي
1. سرعة الرجوع السريعة وأداء الثني الرائع
2. قدرة الإنتاج السريعة كضعفين مقارنة مع آلات الثني CNC التقليدية.
3. مع هذه المواصفات، يمكن تحقيق الانحناءات العميقة من خلال استخدام أدوات ذات أطول طول، والأجزاء قابلة لإخراج من الجزء الأمامي من الآلة للتغيير السريع.
4. الأجزاء من نوع Z قابلة لانحناء بقوالب طويلة.

"السرعة العالية مع السقوط بحرية"
"سرعة الضغط العالية"
"سرعة الرجوع العالية"

المقياس الخلفي بالمحرك المؤازر X + محور R ( معياري)؛
1. المقياس الخلفي CNC المصمم من قبل ACCURL هو سريع ودقيق. الهيكل القوي يضمن العمل الفعال لسنوات كثيرة.
2. يتم تشغيل هذا النظام بالمحرك المؤازر مع عمود المحرك بالبراغي الكروية والمحامل الخطية بدقة 0.01مم.
3. المقياس الخلفي قابل لتحديث بـ X1، X2، Z1، Z2، R1 وR2 حسب الطلب.

آلات الثني هذه مثالية لكم إذا كنت تبحث عنها
1. الجودة العالية والانحناء المكرر يتم تحقيقها من خلال استخدام الصمامات والأسطوانات المتزامنة.
2. يتم فحص ومعايرة المحور التلقائي عند تشغيل الجهاز.
3. جميع آلات ACCURL مصممة عن طريق برنامج SOLID WORKS 3D ومصنوعة من الفولاذ العالية الجودة ST44-1 المعزز مع أحدث التكنولوجيات.
4. تعمل العارضة العلوية الصلبة على محامل بـ 8 نقط مع دقة الانحناء بـ 0.01مم.
5. الأدوات من الجزء العلوي والجزء السفلي بالماركات المشهورة تم تقويتها من أجل تطويل عمر الخدمة وتوفير دقة الانحناء العالية.
6. مضخة الضغط العالي الصامتة.

المعدات المعيارية
1. الهيكل الأحادي بالفولاذ الملحوم جامد للانحراف والشدة العالية بمادة ST44 A1.
2. 4 محاور (محور Y1، Y2، X، R)
3. يتم تشغيل نظام القياس الخلفي مع محاور X وR عن طريق مؤازر AC مع الرسوم الملونة.

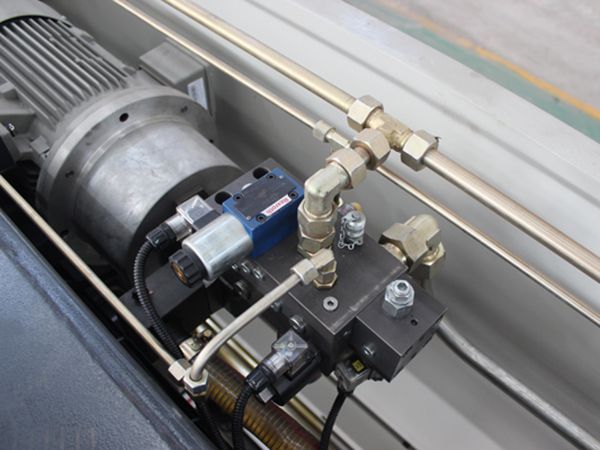

4. نظام هيدروليكي مؤازر HOERBIGER
5. نظام مضاد لانحراف بتحكم CNC.
6. الأدوات العليا المعيارية المقطع بمعالجة التقوية والطحن، والأدوات السفلى بقالب 4V (مقطع 835مم)

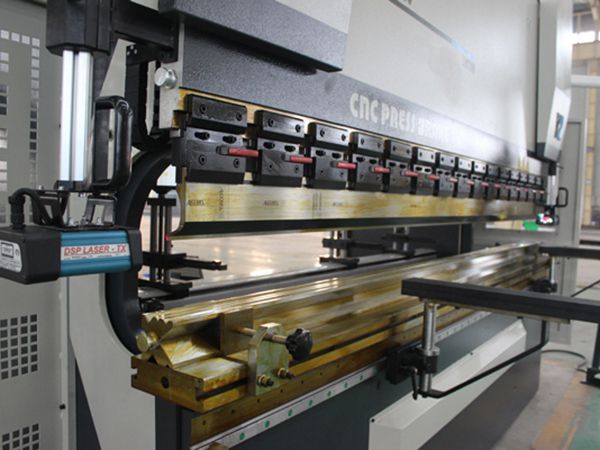

7. نظام قمط الأدوات باللزم السهل مع الأدوات العليا والسفلى.
8. أجهزة التحكم الرسومية المعيارية قابلة لاختيار من: جهاز التحكم بشاشة اللمس الرسومية الملونة Delem DA56s 2D و Cybelec Mod Eva 12S
9. اللوحة الكهربائية مع نظام التبريد مصممة لتلبية معايير CE.
10. لوحة التحكم المعلقة، الهندسة البشرية والاستخدام السهل.
11. جهاز الوقاية الآمن بالضوء الخلفي ( فئة 4)
12. الجانب الأمامي مجهز مع التباديل الآمنة.
13. تزامن محور Y1 + Y2 متوفر بالمشفر الخطية مع تسامح 0.01مم.
14. دواسة القدم تلبي متطلبات CE
15. أذرعة الدعم الأمامية المنزلقة مع شقب T ومسطرة مم / بوصة.
16. عمق المجاز 410مم.

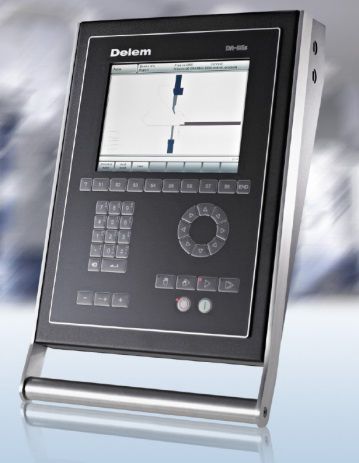

نظام التحكم Delem DA56s CNC:
1. عرض ملون 10,4" LCD TFT
2. برمجة تخطيطية 2D
3. تحديد متتالية الانحناء
4. حساب الطول المطور
5. التحكم في تعويض الانحراف
6. مكتبة المنتجات/ المواد/ الأدوات
7. واجهة ماوس ولوحة مفاتيح USB
8. دعم إعدادات اللغات المتعددة.
9. قاعدة البيانات لتمديد المواد وتصحيح الزوايا
10. توافق Delem Modusys ( قابلية التوسع وإمكانية التكيف للوحدة)
11. وظائف التحكم الأساسية هي محور Y1+Y2+X+R. محور المقياس الخلفي الثاني يمكن استخدامه كمحور Z1+Z2+X1+X2 أو R2.
المواصفات
موديل (SC/MB8) 63T×1500 63T×2500 110T×3200 135T×3200 175T×3200 220T×3200 250T×3200
قدرة الثني Tons 63 63 110 135 175 220 2500
طول الثني mm 1500 2500 3200 3200 3200 3200 3200
ضوء النهار mm 1100 2060 2700 2700 2700 2700 2700
أقصى ارتفاع الغلق mm 430 430 480 480 480 480 480
شوط الانزلاق mm 200 200 200 200 200 200 200
عمق المجاز mm 370 370 400 400 400 400 400
عرض المسند mm 150 150 200 200 200 200 200
سرعة السقوط mm/min 180 180 180 180 160 160 160
سرعة الضغط mm/min 8 8 10 10 10 10 10
سرعة الرجوع mm/min 160 160 160 160 125 125 110
محاور تحكم CNC Y1+Y2+X+R+ تعويض الانحراف
شوط المقياس الخلفي mm 500 500 500 500 500 500 500
الأبعاد الخارجية L mm 1825 2825 3500 3500 3500 4500 3500
W mm 1650 1650 1650 1650 1650 1650 1730
H mm 2600 2430 2540 2540 2580 2580 2580
الوزن kg 4600 5600 8000 9100 10000 12000 15000
صور مفصلة
  • آلة الثني الهيدروليكية CNC بـ 4 محاور
  • آلة الثني الهيدروليكية CNC بـ 4 محاور
  • آلة الثني الهيدروليكية CNC بـ 4 محاور
