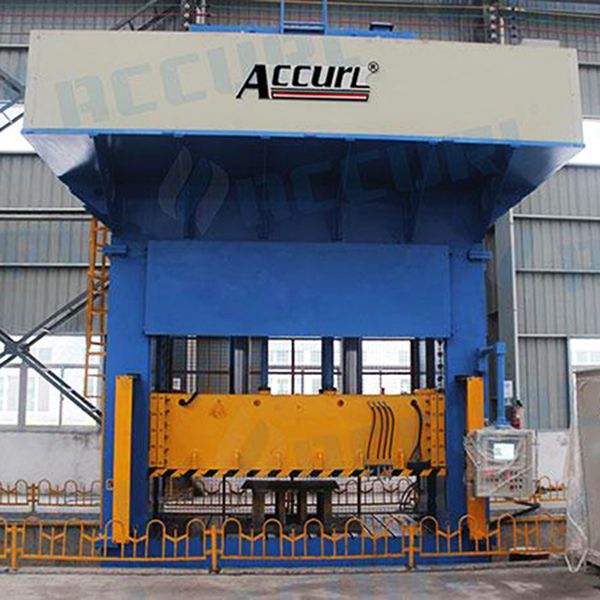

مكبس الضغط الهيدروليكي شكل H

مكبس الضغط الهيدروليكي شكل H

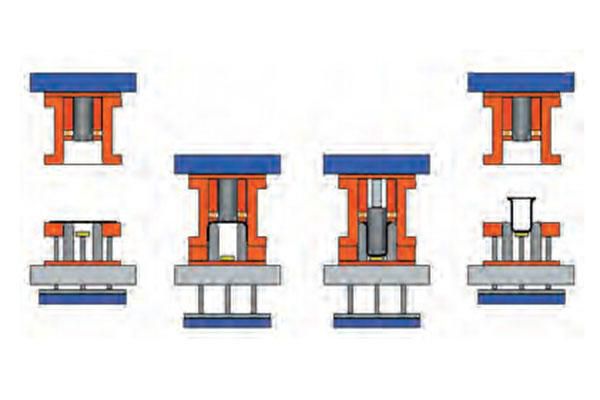

التطبيقات

يُستخدم المكبس في تكنولوجيا الإنتاج بمختلف القطاعات ليقوم بعدة مهام، مثل السحب العميق الختم القطع الثني تشفيه الصفائح المعدنية.
يطبق بشكل خاص في الصناعات التالية:

  • قطاع صناعة السيارات: الحلقة الفولاذية وهيكل السيارة والهيكل السفلي وغلاف المحور وخزان الوقود والأبواب وغيرها.
  • قطاع صناعة الأجهزة المنزلية: مكونات مكيف الهواء والثلاجة والغسالة والميكروويف والطباخات الكهربائية وغيرها.
  • قطاع صناعة أدوات المطبخ: أواني الفولاذ المقاوم للصدأ وأسطوانة الغاز وحوض الفولاذ المقاوم للصدأ وطاولة الطهي وغيرها.
  • تجهيزات المطابخ الألومنيوم
استفسار
نظام الأمان:
  • يوجد سياج واقي وقفل أمان لضمان سلامة العملية. كما يوجد مفتاح دواسة متحرك بيد واحدة.
  • الآلة بأكمله آمنة تمامًا (متوافقة مع معايير ـ EN292:1994و EN60204:1994 وNR12) ويتم تعريفها على أنها من المستوى 4 من الأمان.
  • يوجد كتلة صمام الأمان الهيدروليكي الجوهرية مع التحكم الزائد والمراقبة الديناميكية التي يتم تنفيذها بواسطة واجهة الأمان.
  • حماية الجانب الأيمن: باب عمودي ومحرك هوائي، مصنوع من الألومنيوم وألواح شفافة من البولي كربونات.
المواصفات التقنية
  • مكبس الضغط الهيدروليكي شكل H
  • مكبس الضغط الهيدروليكي شكل H

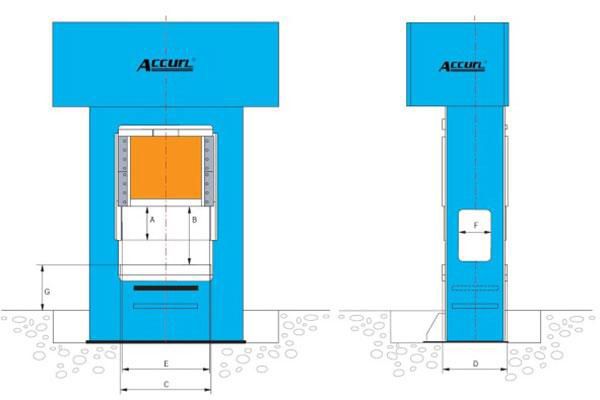

  • A= شوط الانزلاق (الاصطدام)
  • B = أقصى ارتفاع للتثبيت
  • C = عرض الطاولة
  • D = عمق الطاولة
  • E = الضوء بين الموجهات
  • F = الممر الجانبي
  • G = ارتفاع الطاولة فوق الأرض
الموديل
HSP-200
HSP-250
HSP-315
HSP-400
HSP-500
HSP-630
HSP-800
السعة (القوة) kN 2000 2500 3150 5000 4000 3150×2 8000
قوة الرجوع kN 240 400 600 900 500 450×2 1000
شوط الانزلاق (الكبس) mm 710 710 800 900 800 900 1000
ارتفاع الغلق mm 1120 1120 1200 1400 1200 1500 1800
قوة الوسادة الهيدروليكية kN 630 1000 1250 2000 1250 1250×2 1600×2
قوة الرجوع للوسادة الهيدروليكية kN 250 320 360 780 360 360×2 600×2
شوط الوسادة الهيدروليكية mm 250 250 300 350 300 350 400
سرعة الانزلاق (الاصطدام) شوط عاطل مم/ ثانية 200 220 150 140 180 150 150
الكبس (الضغط) مم/ ثانية 8~19 9~20 10~22 8~19 9~20 8~19 8~18
الرجوع مم/ ثانية 140 120 120 90 160 130 140
سرعة الوسادة الهيدروليكية الكبس (الضغط) مم/ ثانية 60 50 55 45 60 45 45
الرجوع مم/ ثانية 150 155 140 165 220 165 125
الدعامة LR mm 1200 1200 2200 1500 1750 2500 2200
FB mm 1000 1000 1600 1200 1250 1800 1600
الوسادة الهيدروليكية LR mm 950 950 1720 1120 1270 2020 1570
FB mm 800 800 1120 820 820 1270 1120
قياس الهيكل LR mm 3280 3380 4700 3900 4250 5100 4900
FB mm 2000 2100 3100 2500 2750 3400 3300
فوق الأرض mm 3900 4300 5800 5200 5350 6200 6700
طاقة المحرك الرئيسي kW 22 30 37 2×30 2×22 2×30 2×37
الوزن kg 13000 16200 25000 57000 31000 80000 90000
الموديل
HSP-1000
HSP-1000A
HSP-1250
HSP-1500
HSP-1500A
HSP-2000
السعة (القوة) kN 10000 4000+3000×2 6300+3150×2 6000+4500×2 6000+4500×2 8000+6300×2
قوة الرجوع kN 1350 560×2 850+600×2 625×2 625×2 1000+850×2
شوط الانزلاق (الكبس) mm 1000 1500 1300 1500 1600 1600
ارتفاع الغلق mm 1800 2200 1800 2000 2200 2200
قوة الوسادة الهيدروليكية kN 2000×2 700×4+1250 2000×2 1000×4+1600 1000×4+1600 1600×4
قوة الرجوع للوسادة الهيدروليكية kN 580×2 400 580×2 610 610 600×4
شوط الوسادة الهيدروليكية mm 400 400 400 450 450 500
سرعة الانزلاق (الاصطدام) شوط عاطل مم/ ثانية 160 280 150 150 150 130
الكبس (الضغط) مم/ ثانية 8~19 15~30 7~15 8~19 8~19 8~18
الرجوع مم/ ثانية 140 250 90 150 150 150
سرعة الوسادة الهيدروليكية الكبس (الضغط) مم/ ثانية 45 150 45 100 100 55
الرجوع مم/ ثانية 155 150 155 150 150 145
الدعامة LR mm 2500 4500 3500 4000 4500 4600
FB mm 1800 2600 2000 2600 2600 2600
الوسادة الهيدروليكية LR mm 2020 3520 2920 3220 3520 3820
FB mm 1270 1870 1420 2020 1870 2020
قياس الهيكل LR mm 4000 6800 5500 5600 6100 6200
FB mm 3500 4000 3800 4000 4000 4200
فوق الأرض mm 6800 9000 7300 8000 8300 8600
طاقة المحرك الرئيسي   3×37 3×55 3×37 3×55 3×55 3×75
الوزن   100000 210000 180000 240000 265000 37000
المواصفات:
  • مصمم بشكل انسيابي متوافق تماماً مع المعايير الأوروبية بالكامل، هيكل فولاذي ملحوم أحادي الكتلة ومعالج بالحرارة، كما تم تصميم جسم المكبس بشكل معقول من خلال التحليل والتحسين الهيكلي للعناصر المحدودة، وقد تم تطبيقه بشكل أساسي على تشكيل الصفائح المعدنية بالقولبة SMC / FRP.
  • تم تجهيز المكبس بنظام هيدروليكي تايواني الصنع متطور ويتميز بمقاومة تسرب الزيت ومقاومة الاهتزاز ولا يستهلك الطاقة بشكل كبير ولا يصدر صوت ضجيج، كما أنه سهل الصيانة.
  • تعمل ثمانية جوانب من قضبان التوجيه النحاسية بطول الشوط الكامل على ضمان الدقة العالية وأيضًا تعديل سهل لتسوية كتلة الانزلاق.
  • يمكن ضبط الضغط المستمر وشوط الانزلاق لنفس عملية الإنتاج، حيث يعمل أيضًا عن طريق تأخير زمن الضغط القابل للضبط.
  • يتواق المكبس مع متطلبات ومعايير السلامة CE بشكل كامل، كم تقوم أسطوانتا القفل الجانبيتان بإغلاق كتلة الانزلاق عندما تصل إلى الموضع العلوي، ويتم تركيب مجموعتين من مستشعرات حاجز الضوء في الأمام والخلف والتي تعلم على توقيف الآلة عندما يدخل جسم الشخص إلى منطقة العمل
  • تتميز بنظام التحكم Mitsubishi PLC وشاشة اللمس من Weinview التايوانية مقاس 7/10 بوصة تجعل الماكينة سهلة التشغيل والمواصفات قابلة للضبط.
  • يتم تصنيع كل مكبس تحت إدارة صارمة لمراقبة الجودة مع مكونات عالية الجودة من ماركات فرنسية ويابانية وألمانية وأمريكية وتايوانية وذلك لضمان أفضل أداء ودقة عالية.
اختياري
  • دعامة متحركة
  • حواجز ختم ضد الصدمات أثناء الختم
  • عربة / دعامة متحركة لتغيير القالب بسهولة
  • وحدة وسادة لمقاومة الصدمات أثناء الختم
  • مبرد مياه / مبرد زيت
  • مشبك هيدروليك للقالب
  • تصميم استيعاب الهواء (نظام تنفيس الهواء) حسب الطلب
  • مراكمات للسرعة العالية واستهلاك منخفض للطاقة
التكوين (أجزاء الآلة)
الرقم البند الشركة المصنعة (مصنوع حسب معايير الشركات العالمية المرموقة) تصنيع بمعايير عالية
1 نظام التحكم PLC Mitsubishi ميتسوبيشي Siemens
2 المحرك WanNan شركة صينية رائدة Siemens / Rexroth
3 المضخة Anson (تايوان)، Yuken (اليابان) Siemens / Rexroth
4 مضخة سيرفو DAIKIN (اليابان) DAIKIN (اليابان)
5 صمام اتجاهي Yuken (اليابان) Atos (إيطاليا)، Rexroth
6 صمام تناسبي Yuken (اليابان) Atos (إيطاليا)، Rexroth
7 صمام خرطوشة Jeou Gang (تايوان)، SUN (الولايات المتحدة) SUN, Atos, Rexroth
8 صمام التعبئة TAI COLN (تايوان) Atos (إيطاليا)، Rexroth
9 الوحدة الكهربائية Schneider (فرنسا) Schneider (فرنسا)
10 حاجز الوقاية من الضوء LNTECH حاصل على شاهدة السلامة الأوروبية CE LNTECH حاصل على شاهدة السلامة الأوروبية CE
11 شاشة لمس HMI)9 Weinview (تايوان) Siemens
12 مقياس الضغط SKON (تايوان) SKON (تايوان)
13 مشعب الضخ الهيدروليكي صناعة تايوانية صناعة تايوانية
لا تُستخدم أي مكونات أو أجزاء ذات جودة سيئة في منتجات شركتنا ACCURL من آلات الثني.
