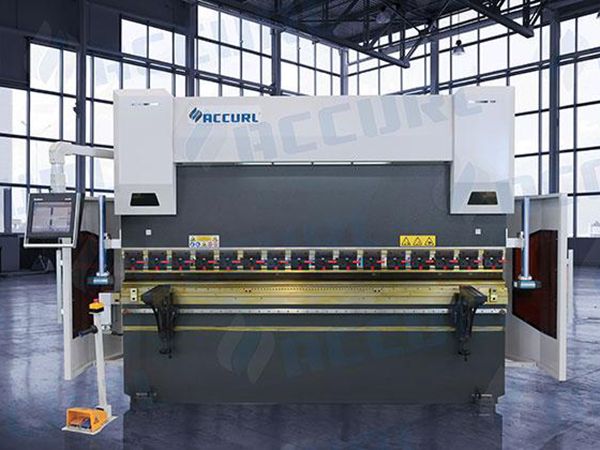

آلة الثني الهيدروليكية CNC للصفائح المعدنية بـ 4 محاور
آلة الثني الهيدروليكية CNC للصفائح المعدنية بـ 4 محاور
الإبتكارات التصميمية لـ ACCURL® تعتمد على سنوات الخبرة وتملك نتائج في آلة الثني الهيدروليكية CNC لسلسلة Smart Fab B والتي تمكننا الثني السريع، الرجوع الأفضل والقياس الخلفي. آلة الثني CNC لـ Accurl تمكنك من من الإنتاج بكميات كبيرة للأجزاء وبدقة عالية ذات فعالية بينما تقلل في نفس الوقت التكلفة لكل جزء.
أقوى، أسرع وأنحناءات أعمق:
ماكينات الثني CNC الهيدروليكية لسلسلة Euro Pro B تمكن المشغلين من زيادة القدرة الإنتاجية، وتفادي الفاقد في زمن الإنتاج.
استفسار
المميزات
الأسطوانات مطلية بالكروم صنعت بدقة تصل إلى 0.001 مم ومكابس مقوية بشكل خاص.
مثبتات أصلية تستخدم بسهولة وصنعت بدقة عالية.
الذرع الأمامية قابلة لفنزلاق على طول الماكينة، وسهلة الضبط.

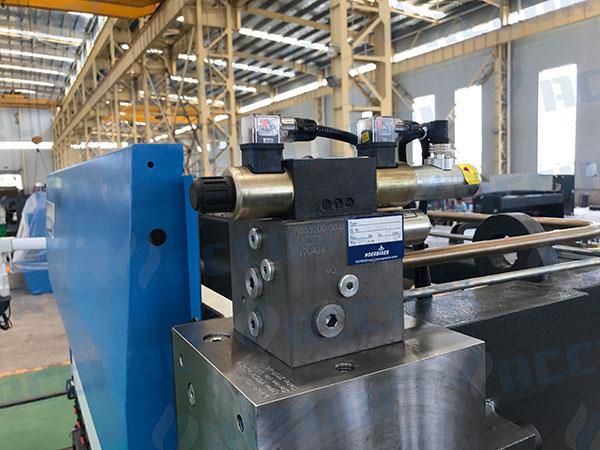

النظام الهيدروليكي المحكم Bosch-Rexroth صنع وفقاً لمعايير CE.
أثنان من الخلاياء الضوئية على جوانب الواقي الخلفي.
شد وربط الأدوات بسرعة.
المقاييس الخطية البصرية تصل حساسيتها إلى ± 0.01 مم.
متعددة الوظائف والبرمجة العالية، متحكم DELEM DA58T CNC.
النظام الكهربائي SIEMENS/SCHNEIDER
رجوع المحاور أوتوماتيكياً لوضع معين عند إيقاف التشغيل للآلة.
الغطاء الواقي الجانبي القياسي يتوافق مع تنظيمات معايير CE.
إسطوانات التشغيل المتزامنة تعطي نتيجة ثني أفضل مع معدل تكراري متكامل.
نظام قياس خلفي فائق الدقة بمحورين (X=800 mm and R)، مع ± 0.01 مم. التكرارية، الحركة على طول السكة والبرغي الحلزوني (حركة تكون خطية)، ويتم التحكم بطول الثني.
المعدة بالمواصفات القياسية
الضبط العالي وأذرع الدعم الأمامية للإنزلاق المتحرك.
تحكم DELEM DA52s CNC مع برنامج PC-Profile-T.

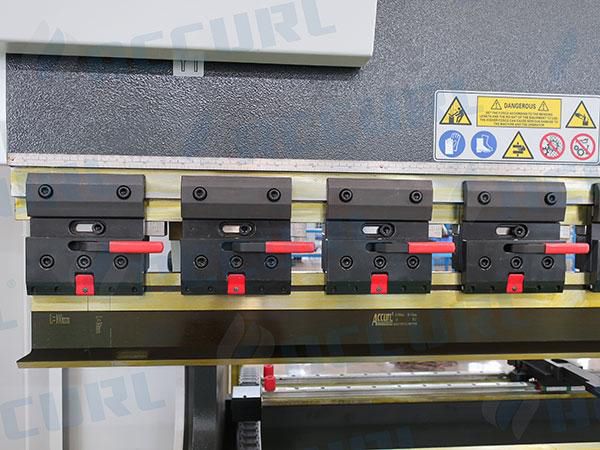

نظام التثنبيت السهل Promecam.
عمق القناة (الممر) 410 مم.
4 زوائد ومحور واحد CNC:
- تموضع التثبيت الدقيق Y1، Y2.
- القياس الخلفي بآلية المؤزارة الدقيقة X، R.
- الضبط اليدوي للمحاور Z1، Z2.
- نظام التحديب المتموج الآلي CNC.
قياس خلفي بطرفين.
الأغلافة للأسطوانات والدعامة العلوية.
الأدوات العلوية والسفلية بسطح مقوى بمعالجات خاصة.
قياس خلفي X=800 مم بتحكم بقوة التحكم CNC.
دواسة القدم مصنعة وفقاً لمعايير CE ومناسبة للثني المفرد والمتعدد.
أثنان من الخلاياء الضوئية وضعت متواجهة لبعضها للواقي الخلفي.
المتطلبات الكهربائية قبل الضبط تعتمد على مساحة الجغرافية للعميل.
اللوحة الكهربائية مع نظام التبريد صممت لتتوافق مع معايير CE والتركيبة الأوتوماتيكية والمعدة الكهربائية مع معدة SIEMENS.
المواصفات التقنية
النعوع (SMART FAB)
B1560
B2580
B32110
B32135
B32175
B40175
B32220
قوة الثني
KN
600
800
1100
1350
1750
1750
2200
طول الثني
mm
1500
2500
3200
3200
3200
4200
3200
الأعمدة البينية
mm
1100
2060
2700
2700
2700
3700
2700
الفتح الأمامي
mm
405
405
430
430
430
430
430
شوط الإنزلاق
mm
200
200
200
200
200
200
200
عمق القناة (الممر)
mm
370
400
400
400
400
400
400
عرض المسند
mm
80
80
100
100
100
100
140
سرعة النزول
mm/min
200
200
180
180
160
160
160
سرعة الكبس
mm/min
8
8
10
10
10
10
10
سرعة الرجوع
mm/min
180
180
150
150
150
150
140
شوط القياس الخلفي
mm
500
600
800
800
800
800
800
الأبعاد الخارجية
الطول
mm
1825
2825
3500
3550
3500
4500
3500
العرض
mm
1650
1650
1650
1650
1650
1650
1730
الإرتفاع
mm
2300
2350
2650
2700
2700
2750
2900
الوزن
kg
4600
5600
8000
9500
10000
12000
13200
أفضل نتائج للثني. المستخدمون يمكنهم أطول ثني وأجزاء أعمق باستخدام سلسلة Fab B!
صور مفصلة
المتحكم البياني DELEM DA58T 2D

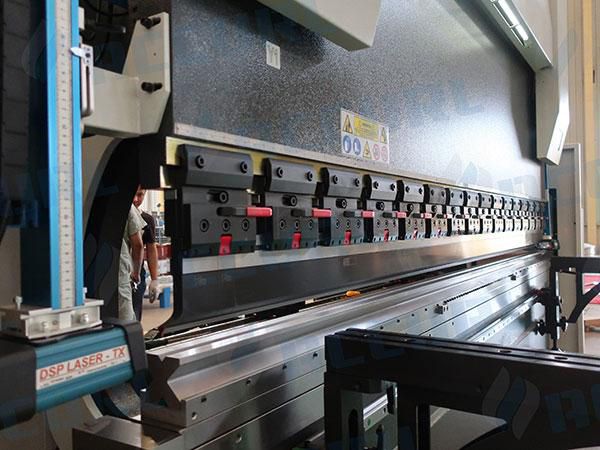

التقسيمات القياسية العلوية الأوروبية والأدوات السفلية 4V-Die
