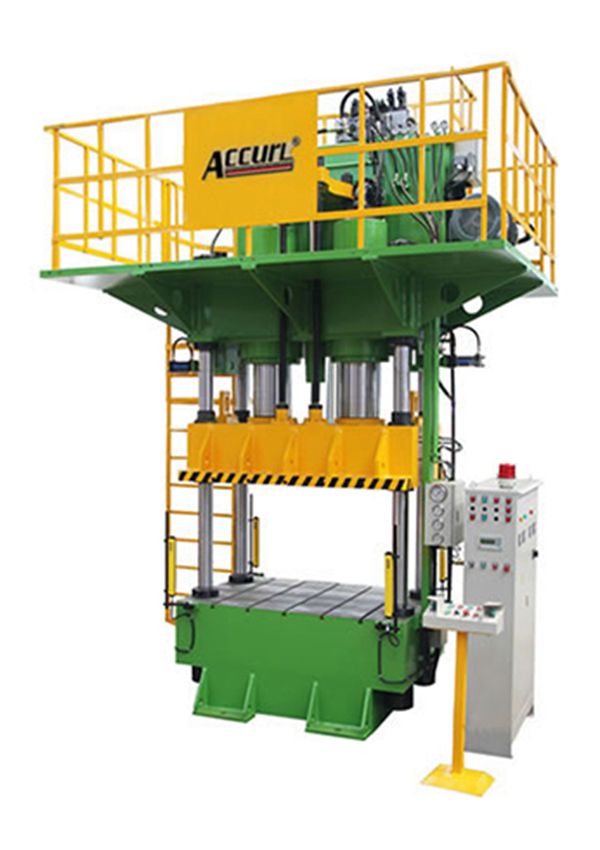

مكبس هيدروليكي بأربعة أعمدة HBP-500T/DDH

مكبس هيدروليكي بأربعة أعمدة HBP-500T/DDH
المواصفات
  • تعتمد دائرة هيدروليكية لصمام خرطوشة نوع TWOWAY مصنوع في تايوان، حيث يتميز بتطور عال ولا يسبب خطأ، كما أنه له تأثير عكسي طفيف وموثوقية عالية.
  • اسطوانة الزيت مصنوعة من سبائك الصلب، مما يضمن أداء موثوق به في ظروف الضغط العالي.
  • أربعة أعمدة مصنوعة من سبائك الصلب عالية القوة مع سطح صلب مطلي بالكروم لتتميز بمقاومة ممتازة ضد التآكل.
  • تصنع الأجزاء الهيدروليكية والكهربائية الرئيسية من قبل علامات تجارية مرموقة من اليابان وفرنسا وألمانيا وتايوان، ولذلك تتمتع الماكينة بأداء موثوق به عالي.
  • تتميز الكتلة المنزلقة بسرعة عالية وكفاءة إنتاجية عالية.
  • مصممة مع سرعة سحب قابلة للضبط، كما أن الآلة قابلة للتطبيق في أعمال معدنية مختلفة السماكة والسحب العميق.
استفسار
نظام الأمان
  • يوجد سياج واقي وقفل أمان لضمان سلامة العملية. كما يوجد مفتاح دواسة متحرك بيد واحدة.
  • الآلة بأكمله آمنة تمامًا (متوافقة مع معايير ـ EN292:1994و EN60204:1994 وNR12) ويتم تعريفها على أنها من المستوى 4 من الأمان.
  • يوجد كتلة صمام الأمان الهيدروليكي الجوهرية مع التحكم الزائد والمراقبة الديناميكية التي يتم تنفيذها بواسطة واجهة الأمان.
  • حماية الجانب الأيمن: باب عمودي و محرك هوائي، مصنوع من الألومنيوم وألواح شفافة من البولي كربونات.
التطبيقات

تمديد / سحب وتشكيل الصفائح المعدنية، مثل أدوات المائدة وأدوات المطبخ والغلاف المعدني للمحرك والأجهزة الكهربائية وغلاف المصباح وغيرها.
تشكيل وختم وسحب وقطع الحواف للأجزاء المعدنية وغير المعدنية.

المواصفات التقنية
النموذج (YL32/HP)
YL32-63
YL32-100
YL32-160
YL32-200
YL32-250
YL32-250A
YL32-315
قوة الضغط kN 630 1000 1600 2000 2500 2500 3150
قوة القذف kN 190 190 190 280 280 280 630
قوة العودة kN 120 165 210 240 400 400 600
شوط الانزلاق ملمتر 500 500 560 710 710 710 800
مسافة الدفع ملمتر 200 200 200 200 200 200 300
الارتفاع الأقصى لقالب الثني ملمتر 800 800 900 1120 1120 1120 1250
سرعة الانزلاق الشوط العاطل ملمتر\ثانية 100 120 100 120 130 160 100
الضغط ملمتر\ثانية 8-16 7-15 4-10 5-12 4-10 4-10 5-12
العودة ملمتر\ثانية 85 90 70 95 60 60 60
سرعة القذف القذف ملمتر\ثانية 55 75 75 80 80 80 55
العودة ملمتر\ثانية 105 140 140 145 145 145 145
الدعامة LR ملمتر 580 690 800 1000 1120 1800 1260
FB ملمتر 500 630 800 940 1000 1200 1160
الحجم الإجمالي LR ملمتر 2500 2500 2550 2650 2800 3600 3500
FB ملمتر 1430 1430 1430 1350 1400 1400 1500
فوق الأرضية ملمتر 3220 3250 3210 3800 3950 4290 4600
قوة المحرك الرئيسي kW 5.5 7.5 11 15 15 15 22
الوزن كلغ 2800 3700 6500 9000 10300 16000 14000
النموذج (HP)
YL32-315A
YL32-400
YL32-500
YL32-500A
YL32-500B
YL32-630
YL32-630A
قوة الضغط kN 3150 4000 5000 5000 2500×2 6300 6300
قوة القذف kN 630 630 1000 1000 1000 1000 1000
قوة العودة kN 600 500 900 900 400×2 850 850
شوط الانزلاق ملمتر 800 800 900 900 900 900 900
مسافة الدفع ملمتر 300 300 350 350 350 350 350
الارتفاع الأقصى لقالب الثني ملمتر 1250 1250 1500 1500 1500 1500 1500
سرعة الانزلاق الشوط العاطل ملمتر\ثانية 90 100 100 100 150 100 130
الضغط ملمتر\ثانية 5-12 4-10 7-15 7-15 7-15 5-12 5-12
العودة ملمتر\ثانية 60 70 80 80 90 85 85
سرعة القذف القذف ملمتر\ثانية 55 55 75 75 75 75 75
العودة ملمتر\ثانية 145 145 170 170 170 170 170
الدعامة LR ملمتر 900 1250 1400 2200 2200 1600 2200
FB ملمتر 900 1250 1400 1600 1600 1600 1600
الحجم الإجمالي LR ملمتر 3150 3500 3900 4800 4800 4510 4900
FB ملمتر 1500 1600 2150 2250 2250 2250 2250
فوق الأرضية ملمتر 4500 4850 5200 5700 5600 5400 5700
قوة المحرك الرئيسي kW 22 22 2×22 2×22 2×22 2×22 2×22
الوزن كلغ 11000 16500 25500 35000 34000 33000 42000
النموذج (HP)
YL32-630B
YL32-800
YL32-1000
YL32-1000A
YL32-1600
YL32-2000
YL32-2000A
قوة الضغط kN 3500×2 8000 10000 5000×2 2×8000 2×10000 6300×2+8000
قوة القذف kN 1000 1000 1600 1600 1000×2 1600×2 1600×3
قوة العودة kN 450×2 1000 1370 900×2 2×2700 2×1300 850×2+720
شوط الانزلاق ملمتر 900 1000 1000 1000 1200 1300 1600
مسافة الدفع ملمتر 350 350 350 350 350 500 500
الارتفاع الأقصى لقالب الثني ملمتر 1500 1600 1600 1600 1800 1800 2000
سرعة الانزلاق الشوط العاطل ملمتر\ثانية 130 120 120 110 120 110 130
الضغط ملمتر\ثانية 5-12 5-12 5-12 5-12 4-9 4-9 4-9
العودة ملمتر\ثانية 83 95 85 65 95 70 75
سرعة القذف القذف ملمتر\ثانية 75 95 75 75 70 60 65
العودة ملمتر\ثانية 170 170 150 150 160 160 135
الدعامة LR ملمتر 2200 2200 1500 2500 2800 3200 4600
FB ملمتر 1600 1600 1500 1800 2000 2200 2600
الحجم الإجمالي LR ملمتر 4900 4800 4500 5100 5600 4500 6000
FB ملمتر 2250 2400 2400 2400 2600 3200 3600
فوق الأرضية ملمتر 5600 5700 5700 6000 6200 7200 8000
قوة المحرك الرئيسي kW 2×22 2×30 3×22 3×22 3×30 3×37 3×37
الوزن كلغ 40000 53000 53000 72000 110000 160000 250000
قائمة المكونات
No. البنود Standard MAKE High Standard MAKE
1 PLC Mitsubishi Siemens
2 محرك المضخة WanNan/China top brand Siemens / Rexroth
3 مضخة هيدرولية Anson/Taiwan, Yuken/Japan Siemens / Rexroth
4 صمام التنفيس Rexroth / Germany Atos/Italy, Rexroth
5 صمام توجيهي Rexroth / Germany Atos/Italy, Rexroth
6 صمام متناسب Rexroth / Germany Atos/Italy, Rexroth
7 صمام خرطوشي Jeou Gang/Taiwan,SUN/USA SUN, Atos, Rexroth
8 صمام قبل الملء TAI COLN/Taiwan Atos/Italy, Rexroth
9 الوحدات الكهربائية Schneider/France Schneider/France
10 ستارة خفيفة LNTECH with CE Mark LNTECH with CE Mark
11 شاشة لمسية ( HMI ) Weinview/Taiwan Siemens
12 مقياس الضغط SKON/Taiwan SKON/Taiwan
13 متعدد الشعب الهيدرولي MADE IN TAIWAN MADE IN TAIWAN
لا يتم اعتماد أي مكون من هذه المكونات بجودة رديئة في آلات الثني بالضغط ACCURL .
المواصفات التقنية
مكبس هيدروليكي بأربعة أعمدة HBP-500T/DDH

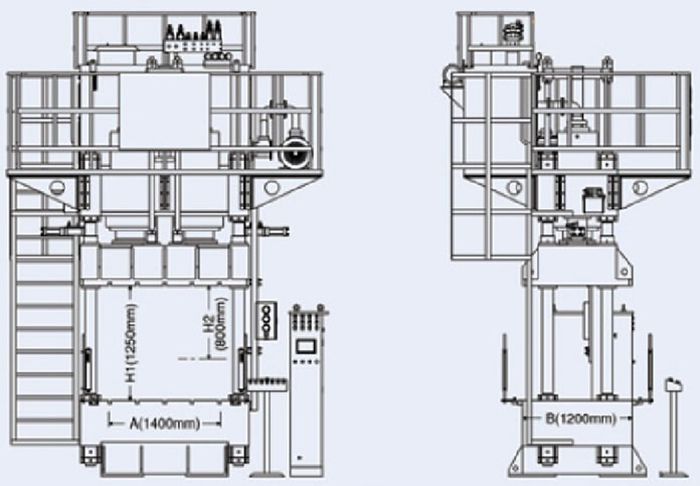

  • H2= شوط متضاغط
  • H1 = ارتفاع التركيب الأقصى
  • A = عرض الطاولة
  • B = عمق الطاولة
  • E = المسافة فيما بين القضيبين الدليليين
  • F = مسلك جانبي
  • G= ارتفاع الطاولة عن الأرضية
رقم تسلسلي الإسم الوحدة HBP-500T/DDH
1 ضغط الأسطوانة الرئيسية طن 500
2 شوط الانزلاق H2 ملمتر 900
3 الحد الأقصى لضوء النهار H1 ملمتر 1500
4 الحد الأدنى لضوء النهار ملمتر 600
5 قدرة القذف طن 500
6 شوط القذف ملمتر 900
7 سرعة الهبوط ملمتر\ثانية 100
8 سرعة الضغط ملمتر\ثانية 0.2÷2
9 سرعة العودة ملمتر\ثانية 10÷50
10 سرعة الصعود ملمتر\ثانية 30
11 سرعة العودة ملمتر\ثانية 100
14 حجم الطاولة ( LR* FB ) A/B ملمتر 1250×1150
14 حجم المسند ( LR* FB ) ملمتر 800×800
15 ارتفاع طاولة التشغيل -G ملمتر 780
16 سعة خزان الوقود لتر 430
17 المحرك الأساسي KW 22
18 الأبعاد الخارجية ( L×W×H ) ملمتر 2850×2250×5350
19 وزن الآلة كلغ 32500
20 فيديو عرض كيفية تشغيل الآلة الهيدرولية http://youtu.be/WrPoribRmLQ
