آلة التخريم CNC البرجية بمحرك مؤازرة 30 Ton

آلة التخريم CNC البرجية بمحرك مؤازرة 30 Ton

آلة التخريم CNC البرجية المثالية
الأداء العالي

رأس التخريم الهيدروليكي عالي السرعة بقوة 30 أو 50 طن، وأبعاد الصفائح المعدنية 2500*1300 مم ومحاور دوران لجميع الأدوات. حيث أن آلة التخريم CNC البرجية من طراز MAX-SF هي الأفضل. وتسمح لها طاولاتها المدعمة والأسطوانات بإعادة التمواضع المعيارية لديها، وذلك عن طريق المعالجة السهلة للصفائح المعدنية ذات الأحجام المعيارية.

المرونة في الأدوات المتعدد
ماكينات التخريم CNC البرجية سلسلة ACCURL®MAX-SF المطورة حديثا بأدوات ومؤشرات متعددة لبرج تخريم الصفائح حيث جهزة بنظام هيدروليكي متقدم. مما يوفر السرعة والمرونة لآلة التخريم CNC، وذلك تلبية لمتطلبات العملاء لسرعة ودقة الآلة على التخريم على الصفائح.

النظام الهيدروليكي المؤازرة المتقدم:
• النظام الهيدروليكي المؤازر المطور المقدم من Schneider الألمانية مع صمام ضغط دقيق لتحكم في السرعة، وحجم ضغط تدفق الزيت.
• للسيطره على مسافات تخريم الـ RAM على كلا الطرفين، حيث يصبح كل من أرتفاع وعمق التخريم مبرمج بدقة 0.1 مم.
• هيكل الجهاز مصمم بشكل فريد مما يضمن التقليل من صيانة الوقائية.

تكنولوجيا الفهرسة التلقائية بتركيبة متعددة الأدوات
• محركات مؤازرة مزدوجة ومتزامنة للسيطرة على وظائف المؤشر التلقائي (auto index).
• 2 D من محطات التفريز الآلي ذات الأدوات المتعددة، لأي من 3 B أو 8 A .
• قادرة على تموضع كل أداة فردية ضمن مجموعة الأدوات المتعددة 3 B وا 8 A.
• 24 محطة ذات احجام متخلفة بما في ذلك 4 من محطات الفهرسة الآلية ذلت الأدوات المتعددة، وبالتالي يمكن استخدام مجموعه من 24 إلى 52 أداة.
• القدرة على تشغيل المقود، وحفر والتشكيل الأدوات وا وضع العلامة.

المعدة بالمواصفات القياسية:
• نظام التخريم المباشر بمحرك مؤازرة Accurl.
• آلة Fanuc CNC ذات محرك مؤازرة وديناميكي عالي الدقة وبمفاتيح مشفرة من سلسلة brushless alfa.
• 3 مشابك لإعادة التموضع الآلي ومفاتيح التحميل.
• نظام التحكم Oi-PO لجهاز الـ CNC من سلسلة FANUC.
• مساكة عمل مصنوعة من الألومنيوم. (work holder).
• نظام أداة التشحيم (Airblow).
• لوحة تحكم مستقلة.
• التحكم بدواسة القدم.
• تظام السلامة وأدوات الاتصاق
• برنامج 1 ( برنامج Lantek أو RADAN ).
• برج محطات من 24 أو 42.
• مؤشر رقمي لدرجة حرارة الزيت.
• ورق مفاتيح متنقلة (Sheet jumping switches )
• صندوق المخلفات.
• سلاسل حماية محيطة بالجهاز ( نظام السلامة).

المعدة بالمواصفات الإخيارية:
• أدوات إحراز (Notching) والتشكيل للأبعاد والأشكال المختلفة.
• حاجز الضوء ( آلة القياس CE).
• ورقة حمل المشابك الإضافية.
• أدوات متعددة من 3،6،8 محطات.
• محولات لمحطات مختلفة (B, C, D).
• أدوات مغلقة خاصة لحز(notching) المواد الغير قابلة للصدأ (TIN, TICN, TICN Plus, MOVIC)
• شلال للعمل ( جسر لاخذ المواد المشتغلة)
• طاولة فولاذية مقاومة للصدأ مزودة بكرة سفلية للدعم.

المواصفات
الصنف Unit MAX-SF-30T
قدرة الخرم طن 30
طول اجتياح المحور X مم 2490±10
طول اجتياح المحور Y مم 1250±10
أقصى حجم لصفيحة مم 1250x4980
أقصى سماكة لصفيحة مم 6.35
أقصى كتلة للمواد كجم 110
سرعة اجتياح المحور X متر/ لدقيقة 80
سرعة اجتياح المحور Y متر/ لدقيقة 70
أقصى سرعة للاجتياز متر/ لدقيقة 105
سرعة الخرم في ملعب 25مم خرم/ لدقيقة 360
سرعة القضم ( مدة الخرم 4 مم، في ملعب 1 مم) خرم/ لدقيقة 650
نوع الأدوات Thick turret
أقصى قطر للضربة مم 88.9
عدد محطات الأدوات 34
عدد مؤشر المحطات التلقائي pcs(type) 2B
سرعة دورات البرج rpm 33
سرعة مؤشر الدوران التلقائي rpm 100
رام مسافة الضربات أو الكمات مم 0-31
جدول العمل Brush+Supporting Ball Set برش+ مجموعة من كرات الدعم
عدد المشابك الرقاقية قطة 3
إمدادات الطاقة KVA 24
إمدادات التهوية NL/min 250
ضغط الهواء bar 6
حجم صندوق التحكم مم 1200 × 600 × 1900
عدد المحاور القابلة للتحكم Axis 4
ذاكرة رام (RAM) KB 512
واجهة تسلسلية RS232 / RJ45 / PCMCIA
دقة الخرم مم ±0.1
أبعاد الماكينة ( الطول × العرض× الإرتفاع) مم 4687 × 5102 × 2385
الوزن الصافي (approx.) kgf 13000
• المواصفات تخضع للتغيير دون إشعار مسبق.
• معدل التسارع/ وتباطؤ لمحور X/ Y يعتمد على وزن المواد.
• سرعة الخرم يعتمد على الظروف المعالجة، مثل مدى الضربة، والتسارع/ والتباطؤ لسرعة المحور.

صور مفصلة
  •  نظام إعادة تموضع المشابك ومفاتيح التحويل.  نظام إعادة تموضع المشابك ومفاتيح التحويل.
  •  نظام التحكم Oi-PO لآلة التخريم CNC من سلسلة FANUC. نظام التحكم Oi-PO لآلة التخريم CNC من سلسلة FANUC.
  •  مشابك متينة لآلة التخريم Accurl CNC. مشابك متينة لآلة التخريم Accurl CNC.

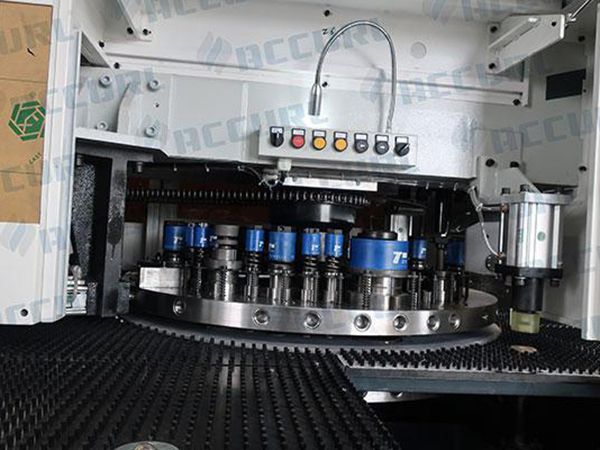

  •  برج ذات 32 محطة . برج ذات 32 محطة .
