آلة القص المفصلية الميكانيكية بدقة سلسلة QH11D

آلة القص المفصلية الميكانيكية بدقة سلسلة QH11D

الهيكل الكامل من المقص المفصلي الميكانيكي بدقة
1. مع التصميم الأوروبي تماما، المظهر الانسيابي، هذه الآلة تابعة لجيل ثاني من ماكينة القص. الهيكل الملحوم: إجهاد الأجزاء الملحومة قابلة للإزالة عن طريق الاهتزاز، مما يضمن دقة القص العالية.
2.تختلف عن طريقة التشغيل التقليدية من المقص الميكانيكي، هذه الآلة تكون إحدى أكثر تقدماً آلات القص الميكانيكية الصغيرة، وتتمتع بالسمعة الجيدة على حد سواء في الداخل والخارج.
3. زاوية القص المنخفضة واتجاه القص المائل يقلل الانحراف إلى الحد الأدنى. والخلوص بين النصلين قابل لتحديد بسهولة من خلال استخدام الأجهزة اليدوية. إنها آلة المثالية لتجهيز الألواح المعدنية بدقة.

مميزات المقص المفصلي الميكانيكي بدقة
1. سلسلة QH1D من آلة القص متميزة بالإنتاجية العالية مع تصميم الهندسة البشرية.
2.نظام التشغيل المباشر والتشغيل الصامت مع محرك الفرملة، التكلفة المنخفضة في استهلاك الطاقة.
3. نظام التشغيل بالدواسة لكلا دورة القص المفردة ودورات القص المتكررة.
4. المقياس الخلفي بالتحكم الرقمي NC (شوط 650mm) بواسطة E10s، مما يضمن دقة القص العالية.
5. اجتازت الآلة شهادة CE الاتحاد الأوروبي وشهادة نظام جودة ISO.

النظام الكهربائي والتواشج الآمن
1. المكونات الكهربائية تكون مستوردة من ألمانيا، مطابقة مع المعايير الدولية، تتميز بالأمان الموثوق به، عمر الخدمة الطويل، القدرة الممتازة في مقاومة التدخل. وحدة الإشعاع مجهزة في الخزانة الكهربائية.
2. الشبكة الوقائية والتواشج الآمن تضمن أمان التشغيل. مع تبديل الدواسة المتحرك بيد واحدة، هذه الآلة سهلة لتشغيل.
3. أزرار التوقف الإضطراري دواسة القدم مركبة على الآلة لضمان الأمان. الواقي الشبكي معياري، والستارة اختيارية.

صور المقص المفصلي الميكانيكي بدقة

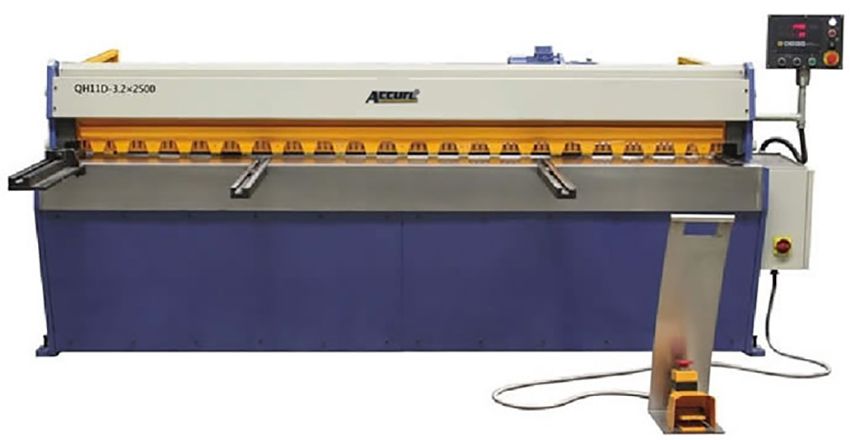

آلة القص المفصلية الميكانيكية بدقة سلسلة QH11D
المواصفات التقنية لآلة القص المفصلية الميكانيكية بدقة
الموديل (QH11D) Unit 3.5×1250 3.2×1500 4×1600 3.2×2000 2 ×1800 2 ×2500 3.2×2500
سماكة القص mm 3.5 3.2 4 3.2 2 2 3.2
طول القص mm 1250 1500 1600 2000 1800 2500 2500
زاوية القص 1°30' 1°30' 1°45' 1°45' 1°35' 1°45' 1°20'
عدد الشوط mim-1 65 55 55 55 55 55 55
المقياس الخلفي mm 0-650 0-650 0-650 0-650 0-650 0-650 0-650
ارتفاع منضدة العمل mm 800 800 800 800 800 800 800
طاقة المحرك Kw 5.5 5.5 7.5 7.5 5.5 7.5 7.5
الوزن الصافي Kg 1450 1650 2150 1800 1800 2080 2200
الأبعاد الخارجية Length 1860 2124 2650 2624 2250 3124 3124
Width 2210 2210 2210 2210 2250 2210 2210
Height 1180 1180 1250 1180 1250 1180 1180
بيئة العمل 1. الطاقة: 380±10%,50HZ
2. درجة الحرارة المحيطة: 5~40℃ (درجة حرارة العمل)
3. الرطوبة المحيطة: 20~80%RH
4. بعيد عن المغنطيس الكهربائي والاهتزاز الشديد
5. بدون الغاز الضار ودون الغاز المتآكل ودون الغبار
6. تتوافق مع تصرف توجيهات الآلة (توجيه 89/392 CEE)، والتعديل التالي ( توجيه 91/368/CEE، 93/44/CEE، 93/68/CEE)
7. تتوافق مع تصرف التوجيهات الأخرى التالية: الفلطية المنخفضة التوجيهية (73/23/CEE) والتوافق الكهرمغنطيسي (89/336/CEE)
