آلة الثني CNC بـ 8 محاور

سلسلة MB لآلة الثني CNC بـ 8 محاور المصنوعة عن طريق ACCURL هي عبارة عن معدات تشكيل المعدن القوية. سرعة ثني المعدن مثالية وتؤدي إلى قدرات إنتاجية التي لا يمكن أن يتم تحقيقها مع النماذج القدمية لآلة الثني CNC بـ 8 محاور.

آلة الثني CNC بـ 8 محاور

الإنتاج بحجم كبير في وقت أقل
1. ثني بدون سقوط وسرعات العودة أو الرجوع الموجودة في آلة الثني تجعلها الإختيار الأفضل في السوق.
2. القدرة الإنتاجية الموجودة في هذه الآلة ضعف القدرة الإنتاجية الموجودة في آلات الثني CNC التقليدية.
3. المهندسين التابعين لنا قاموا بزيادة السرعة وكذلك الشوط لآلة ثني متعددة الإستخدامات.
4. الإنحناء الأعمق ممكن تحقيقها مع أدوات أطول.
5. يمكن تصنيع أجزاء النوع Z بمصبوبات أطول.

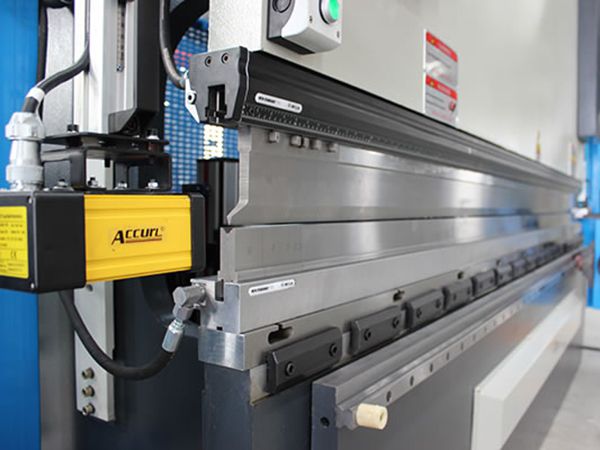

مقياس خلفي بمحرك سيرفو
1. المقياس الخلفي المصنوع عن طريق ACCURL يتميز بالدقة العالية ويقوم بحماية العمال بجانب الحفاظ على آلة الثني تعمل بشكل سلس.
2. المقياس الخلفي يتم تشغيله عن طريق محرك سيرفو ذو دقة عالية بمحاور ذات برغي كروي موجودة على رولمانات بلي خطية التي تكون بدقة 0.01mm.
3. يمكن تحديثه على حسب الطلب (X1, X2, Z1, Z2, R1, R2).

ثني ذو سرعة، كفاءة عالية
1. كل آلات تشكيل المعدن ACCURL مصنوعة عن طريق إستخدام فولاذ ذو جودة عالية وأحدث تكنولوجيا CNC.
2. آلة الثني CNC بـ 8 محاور تقوم بعمل إنحناءات دقيقة وثابتة بفضل الأسطوانات المتزامنة بخبرة.
3. كل آلات ACCURL تم تصميمها عن طريق إستخدام برمجة 3D بأعمال قوية ومصنوعه عن طريق إستخدام فولاذ ST44-1 متقدم.
4. العارضة العلوية الصلبة الموجودة في آلة الثني تستخدم 8 رولمانات بلي دقيقة جداً من أجل ضمان دقة الثني.
5. يتم فحص المحور أوتوماتيكياً عند تشغيل آلة الثني.
6. الأدوات السفلية والعلوية ذات أفضل علامة تجارية تم تقويتها من أجل أن تقوم بعملية الثني بدقة مع عمر تشغيلي طويل.
7. مضخة ذات ضغط عالي جداً.

التصميمات القياسية لآلة الثني CNC بـ 8 محاور
1. 6 محاور ثني (Y1, Y2, X, R, Z1, Z2)
2. إطار وحيد الهيكل صلب الذي يتميز بالقوة ولديه هيكل فولاذي ST44 A1 بشد عالي.
3. نظام بمحرك سيرفو هيدروليكي Hoerbiger.
4. قطاع علوي قياسي مقوي ومُشكل بأدوات سفلية ذات قالب 4V (قطاع 835mm).
5. سهولة تثبيت حامل الأدوات بأدوات علوية وسفلية.
6. أجهزة تحكم بيانية قياسية: (جهاز تحكم بشاشة تعمل باللمس ملونة للرسومات البيانية DelemDA66T 3D، و Cybelec Mod Eva 12 S)
7. لوحة إلكترونية بنظام تبريد مُصصمة من أجل أن تلبي معايير CE. إلكترونيات أوتوماتيكية موفرة عن طريق Siemens.
8. لوحة تحكم معلقة مريحة.
9. أجهزة إستشعار كهروضوئية لأغطية السلامة الخلفية (فئة 4).
10. أغطية جانبية أمامية بضوابط السلامة.
11. المحاور المتزامنة يتم توفيرها بترميزات خطية بتحملات 0.01mm.
12. دواسة قدمية منظمة CE.
13. أذرع دعم أمامية منزلقة بشق T وعلامات mm/inch.
14. عمق الممر 410mm.
15. مقياس خلفي بمحرك سيرفو AC الذي يتم تشغيله هيدروليكياً بمحاور X, R, Z1, Z2 و وصلة نظام الرسومات البيانية ملونة.
16. نظام مضاد للإنحراف بالتحكم CNC.

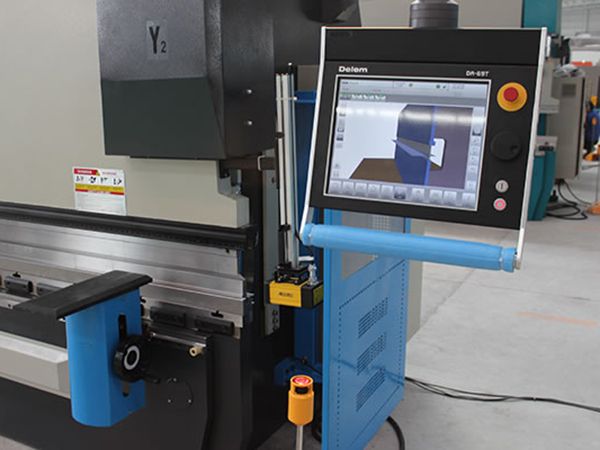

نظام التحكم Delem DA66T لآلة الثني CNC بـ 8 محاور
1. وضع برنامج شاشة تعمل باللمس البياني 2D.
2. إنتاج ومحاكاة التصوير 3D.
3. TFT ملون بدقة عالية 17".
4. نوافذ متوافقة.
5. Delem Modusys متوافق. (وحدة نمطية قابلة للتمدد والتكيف).
6. USB، ربط طرفي.
7. هيكل نظام مفتوح.
8. دعم الإستخدام المحدد للمستخدم وفقاً لحالة أجهزة التحكم.
9. وصلة تعديل وجهاز إستشعار الثني.
10. أغطية حماية خلفية.
11. أغطية جانبية أمامية بمفاتيح سلامة.

المواصفات

النموذج ( SC/MB8) 63×1500 63×2500 100×3200 100×4200 160×3200 160×4200 250×3200
قدرة الإنحناء kN 630 630 1000 1000 1600 1600 2500
الحد الأقصى لطول الإنحناء mm 1500 2500 3200 4200 3200 4200 3200
بين الأعمدة mm 1100 2060 2700 3700 2700 3700 2700
الحد الأقصى لإرتفاع الغلق mm 430 430 480 480 480 480 480
شوط إنزلاقي mm 200 200 200 200 200 200 200
عمق الحلق mm 370 370 400 400 400 400 400
عرض الدعامة mm 150 150 200 200 200 200 200
سرعة التخفيض mm/min 100 100 130 130 130 130 110
سرعة الضغط mm/min 8 8 10 10 10 10 10
سرعة الرجوع mm/min 100 100 125 125 125 125 110
شوط المقياس الخلفي mm 500 500 500 500 500 500 500
حجم الإطار L mm 1825 2825 3500 4500 3500 4500 3500
W mm 1650 1650 1650 1650 1650 1650 1730
H mm 2600 2430 2540 2540 2580 2580 2580
الوزن kg 4600 5600 8000 9500 10000 12000 15000
النموذج ( SC/MB8) 250×4200 300×3000 300×4000 300×6000 400×4000 400×5000 400×6000
قدرة الإنحناء kN 2500 3000 3000 3000 4000 4000 4000
الحد الأقصى لطول الإنحناء mm 4200 3000 4000 6000 4000 5000 6000
بين الأعمدة mm 3700 2500 3150 5050 3150 4050 5050
الحد الأقصى لإرتفاع الغلق mm 480 480 480 480 480 480 480
شوط إنزلاقي mm 200 200 200 200 320 320 320
عمق الحلق mm 400 400 400 400 400 400 400
عرض الدعامة mm 200 250 250 250 250 250 250
سرعة التخفيض mm/min 110 80 80 80 80 80 80
سرعة الضغط mm/min 10 8 8 8 8 8 8
سرعة الرجوع mm/min 110 85 85 85 80 80 80
شوط المقياس الخلفي mm 500 500 500 500 500 500 500
حجم الإطار L mm 4500 3300 4300 6400 4300 5300 6400
W mm 1730 1950 1950 2000 2100 2100 2100
H mm 2580 2670 2670 2950 3100 3100 3170
الوزن kg 17000 20000 22000 30000 27000 32000 38000
الصور المفصلة

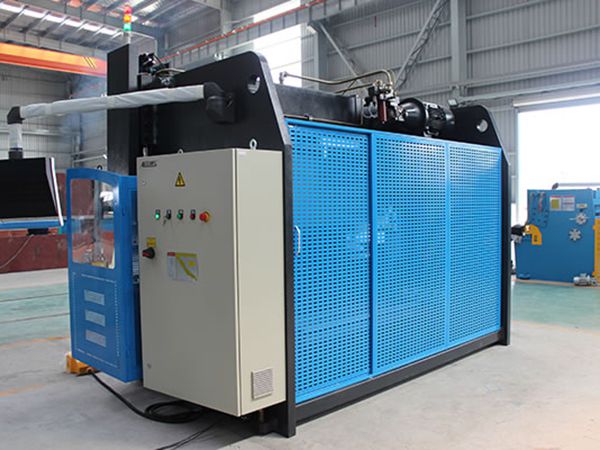

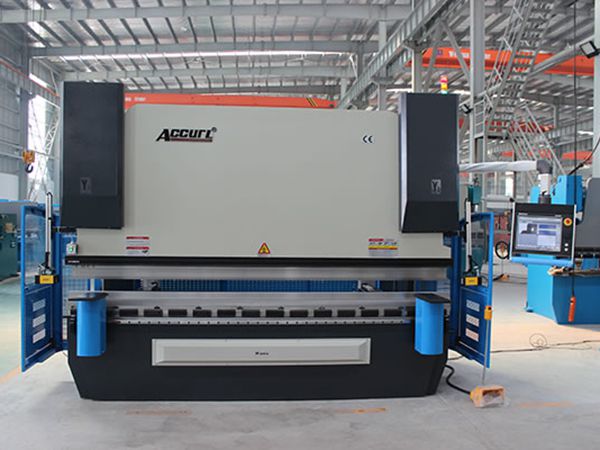

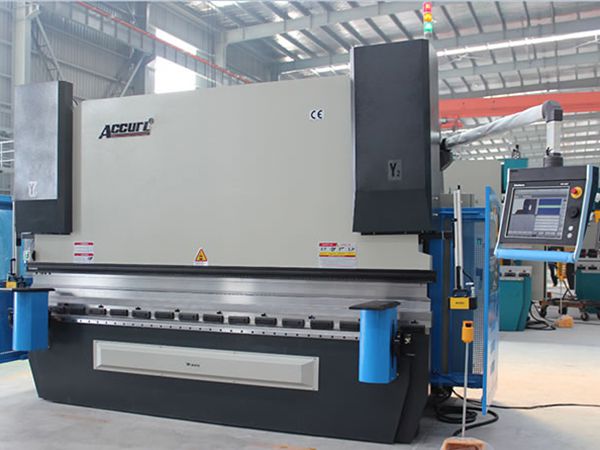

  • آلة الثني CNC بـ 8 محاور
  • آلة الثني CNC بـ 8 محاور
  • آلة الثني CNC بـ 8 محاور
  • آلة الثني CNC بـ 8 محاور
