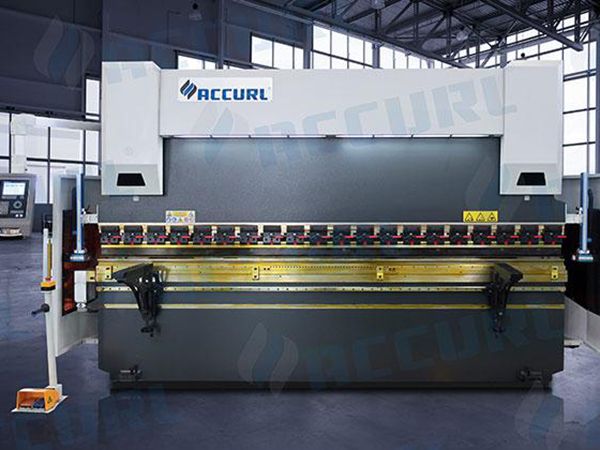

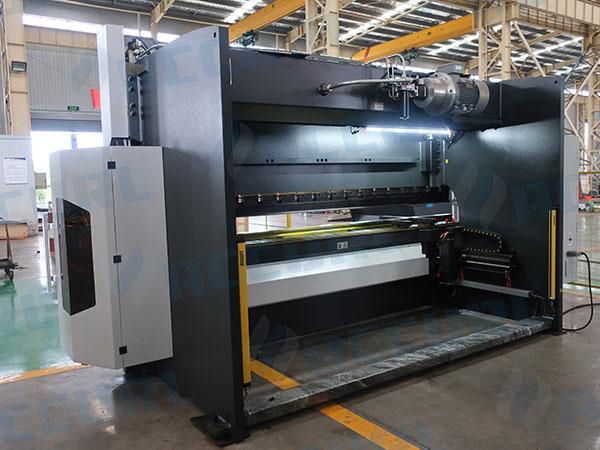

آلة الثني CNC للصفائح المعدنية بـ 3 محاور

ماكينات الثني CNC سلسلة ACCURL® SMART-FAB B مثالية لتشكيل الأجزاء الصغيرى مع تكلفة التشغيل المنخفضة. باستخدام قدرة التحكم بـ 3 محاور لماكينة CNC المتزامنة، وهي تعمل مثل كآلة ثني CNC كبيرة.

أقوى، أسرع وأنحناءات أعمق:
ماكينات الثني CNC سلسلة ACCURL® SMART-FAB B تمكن المشغلين من زيادة القدرة الإنتاجية، وتفادي الفاقد في زمن الإنتاج.

آلة الثني CNC للصفائح المعدنية بـ 3 محاور

المواصفات العامة:
● الأسطوانات مطلية بالكروم صنعت بدقة تصل إلى 0.001 مم ومكابس مقوية بشكل خاص.
● مثبتات أصلية تستخدم بسهولة وصنعت بدقة عالية.
● الذرع الأمامية قابلة لفنزلاق على طول الماكينة، وسهلة الضبط.
● النظام الهيدروليكي المحكم Bosch-Rexroth صنع وفقاً لمعايير CE.
● أثنان من الخلاياء الضوئية على جوانب الواقي الخلفي.
● شد وربط الأدوات بسرعة.
● المقاييس الخطية البصرية تصل حساسيتها إلى ± 0.01 مم.
● إسطوانات التشغيل المتزامنة تعطي نتيجة ثني أفضل مع معدل تكراري متكامل.
● نظام قياس خلفي فائق الدقة بمحورين (X=800 mm and R)، مع ± 0.01 مم. التكرارية، الحركة على طول السكة والبرغي الحلزوني (حركة تكون خطية). طول الثني يتحكم به باستخدام متحكم CNC و أطراف القياس الخلفي القابلة للطي لتطبيقات الثني العكسي.
● متعددة الوظائف والبرمجة العالية، متحكم DELEM DA52S CNC.
● النظام الكهربائي SIEMENS/SCHNEIDER
● رجوع المحاور أوتوماتيكياً لوضع معين عند إيقاف التشغيل للآلة.
● الغطاء الواقي الجانبي يتوافق مع تنظيمات معايير CE.

المعدة بالمواصفات القياسية
● الضبط العالي وأذرع الدعم الأمامية للإنزلاق المتحرك.
● تحكم DELEM DA52s CNC مع برنامج PC-Profile-T.
● نظام التثنبيت السهل Promecam.
● عمق القناة (الممر) 410 مم.
● 3 زوائد ومحور واحد CNC:
- تموضع التثبيت الدقيق Y1، Y2.
- القياس الخلفي بآلية المؤزارة الدقيقة X.
- الضبط اليدوي للمحاور R، Z1، Z2.
- نظام التحديب المتموج اليدوي.
● قياس خلفي بطرفين.
● الأغلافة للأسطوانات والدعامة العلوية.
● الأدوات العلوية والسفلية بسطح مقوى بمعالجات خاصة.
● قياس خلفي X=800 مم بتحكم بقوة التحكم CNC.
● دواسة القدم مصنعة وفقاً لمعايير CE ومناسبة للثني المفرد والمتعدد.
● أثنان من الخلاياء الضوئية وضعت متواجهة لبعضها للواقي الخلفي.
● المتطلبات الكهربائية قبل الضبط تعتمد على مساحة الجغرافية للعميل.
● اللوحة الكهربائية مع نظام التبريد صممت لتتوافق مع معايير CE والتركيبة الأوتوماتيكية والمعدة الكهربائية مع علامة SIEMENS.

المواصفات
النوع (SMART FAB) B1560 B2580 B32110 B32135 B32175 B40175 B32220
قوة الثني KN 600 800 1100 1350 1750 1750 2200
طول الثني mm 1500 2500 3200 3200 3200 4200 3200
الأعمدة البينية mm 1100 2060 2700 2700 2700 3700 2700
الفتح الأمامي mm 405 405 430 430 430 430 430
شوط الإنزلاق mm 200 200 200 200 200 200 200
عمق القناة (الممر) mm 370 400 400 400 400 400 400
عرض المسند mm 80 80 100 100 100 100 140
سرعة النزول mm/min 200 200 180 180 160 160 160
سرعة الكبس mm/min 8 8 10 10 10 10 10
سرعة الرجوع mm/min 180 180 150 150 150 150 140
شوط القياس الخلفي mm 500 600 800 800 800 800 800
الأبعاد الخارجية الطول mm 1825 2825 3500 3550 3500 4500 3500
العرض mm 1650 1650 1650 1650 1650 1650 1730
الإرتفاع mm 2300 2350 2650 2700 2700 2750 2900
الوزن kg 4600 5600 8000 9500 10000 12000 13200

أفضل نتائج للثني. المستخدمون يمكنهم أطول ثني وأجزاء أعمق باستخدام سلسلة Euro Pro!

صور مفصلة

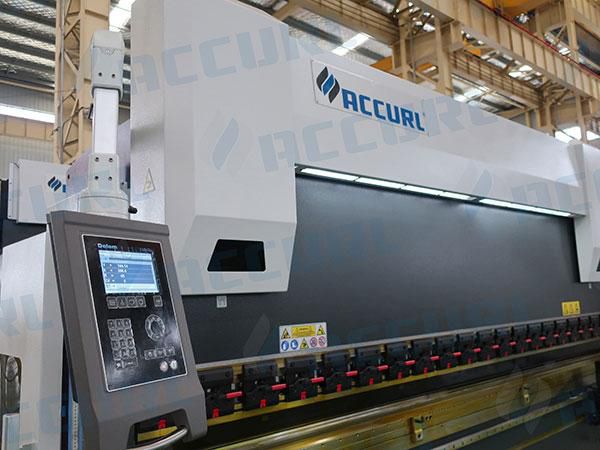

  •  نظام CNC DELEM DA52s نظام CNC DELEM DA52s

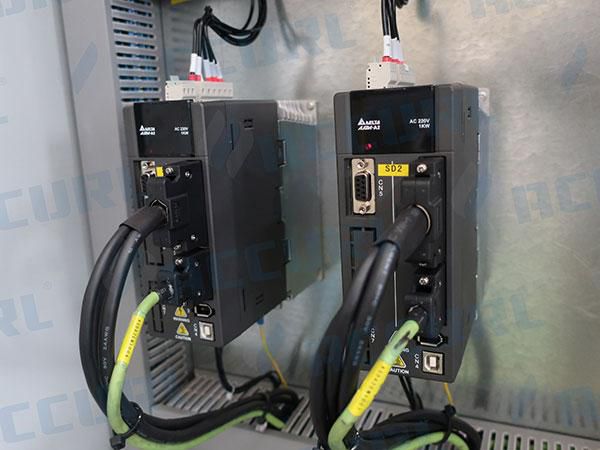

  • نظام محرك المؤزارة دلتا (Delta) للقياس الخلفي لماكينة CNCنظام محرك المؤزارة دلتا (Delta) للقياس الخلفي لماكينة CNC

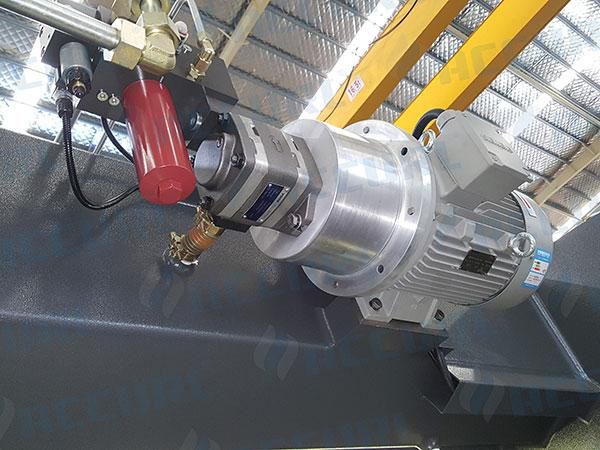

  •  المضخة الهيدروليكية VOITH الألمانية المضخة الهيدروليكية VOITH الألمانية

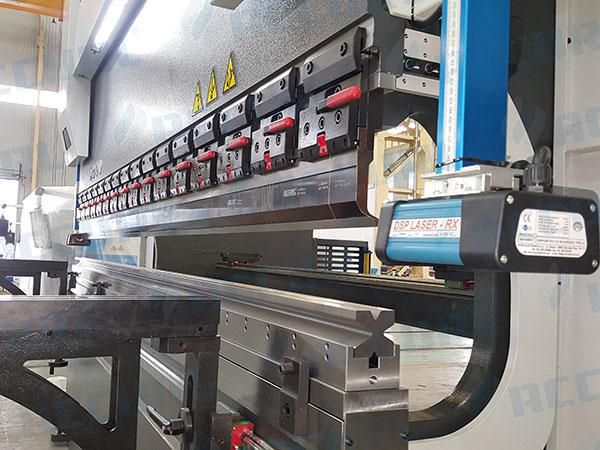

  •   واقي مصباح الأمان الخلفي للماكينة واقي مصباح الأمان الخلفي للماكينة
  •  آلة الثني للتقسيمات القياسية العلوية والأدوات السفلية  4V-Die آلة الثني للتقسيمات القياسية العلوية والأدوات السفلية 4V-Die
