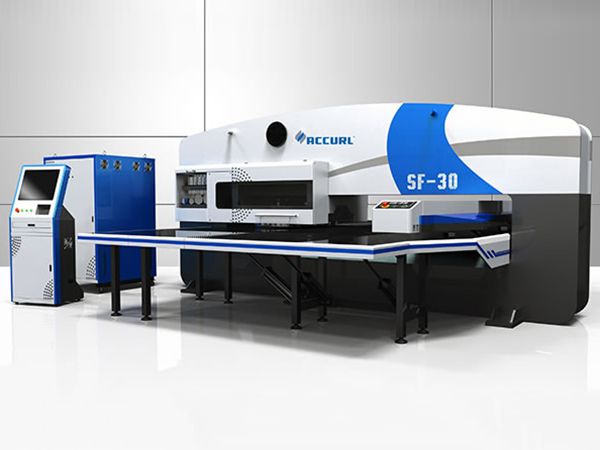

آلة التخريم البرجية CNC بالآلية المؤازرة Smart-SF-30
المميزات

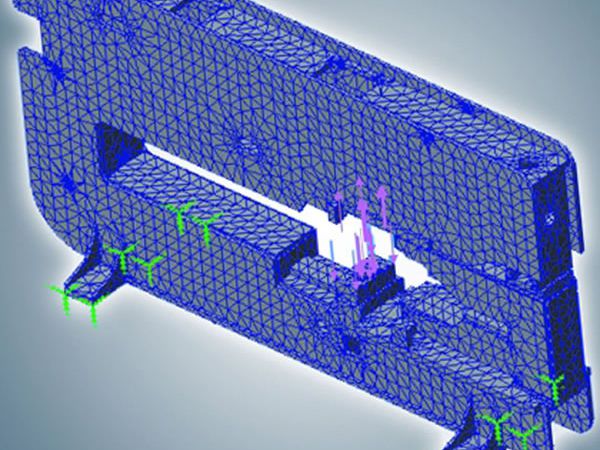

- آلة التخريم البرجية Accurl مصنوعة عن طريق بناء الفولاذ الصلب المغلق لتشكيل الهيكل القوي من أجل ضمان أدنى الانحراف خلال عملية العمل.
- نظام التشغيل هو CNC وهيدروليكي.
- مكبس التخريم البرجي Accurl يستخدم 4 محاور للتحكم؛ محور X ومحور Y للتحكم في حركة الصفيحة، محور T للتحكم في دوران البرج، محور C للتحكم في دوران محطة التقسيم الأوتوماتيكية لتقسيم الأدوات.
- البرج الدوار بـ 32 محطة قادر على تخريم أجزاء الثقوب المعقدة، المتعددة والمختلفة الحجم في عملية التشغيل الواحدة.
- محطات التقسيم الأوتوماتيكية قادرة على تخريم الزاوية المطلوبة من الأجزاء ذات الزوايا المختلفة المختلفة مع جهاز التحكم CNC.
- يمكن استخدام أدوات التشكيل بالدرفلة في المكبس البرجي، مما يمكن لآلة التخريم البرجية TP توفير الحلول المتكاملة مع التكاليف الفعالة.
التصميم إلى التصنيع
برنامج التصميم / التصنيع بمساعدة الحاسوب Metalix CNCCAD CAD/CAM يوفر نظاما متكاملا يغطي على الدورة الكاملة من عملية تجهيز CNC.
آلية المحرك الجديدة للكتلة المنزلقة (Ram)
محرك الكتلة المنزلقة من TP-MAX125 لقد جمع CFRP في جزء من الآلية المفصيلة المتصل مباشرا إلى المحرك المؤازر، مما يخفف الوزن ويحسن المتانة. آلية المحرك الجديدة والتبديل للحركات المتناوبة تقلل اهتزاز بـ 65%. بالإضافة إلى ذلك، تخفيض حرارة المحرك يوفر الطاقة في التبريد وإنعاش الطاقة الكهربائية عند الفرملة.
المعدات المعيارية
- نظام CNC بـ 4 محاور

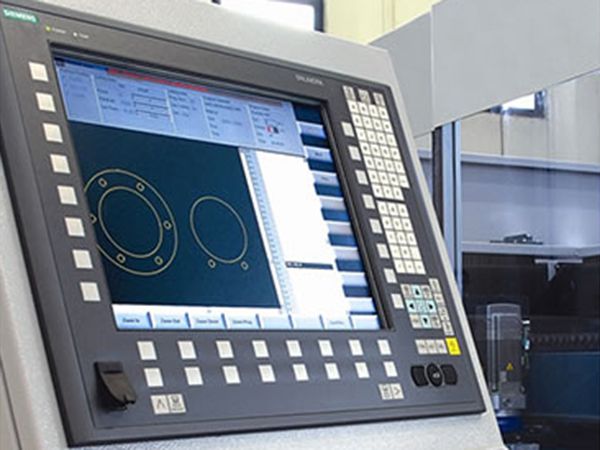

- وحدة ANUC PC CNC، المحركات المؤازرة ووحدات بدأ التشغيل
- الوحدة الهيدروليكية HL وRexroth

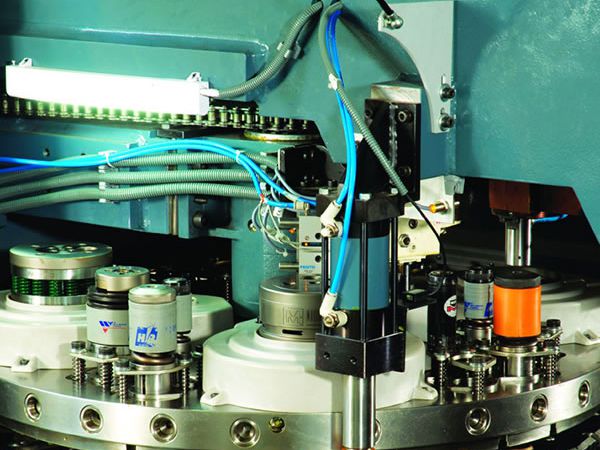

- برج 32 محطة، 10 محطات A و16 محطات B و2 محطتين C و4 محطات D (عدد 2 منها التقسيم التلقائي)
- إعادة التوضيع للمشابك
- المرجع التلقائي
- برنامج التصميم / التصنيع بمساعدة الحاسوب CAD/CAM
- التثبيت التلقائي بالمشبك
المعدات الاختيارية
- مكيفات الأداة
- محطة التقسيم D الإضافية
- أدوات البرج الدوار الرقيقة والسميكة
المواصفات التقنية
| الموديل البند | SPH-MAX1250 | SPH-MAX1250X | ||
| القوة الاسمية | kN | 200 | 300 | |
| سماكة الصفيحة القصوى | mm | 6.35 | 6.35 | |
| حجم الأداة الأقصى | mm | Φ88.9 | Φ88.9 | |
| حجم الصفيحة الأقصى (إعادة التوضيع بمرة واحدة) | mm | 1250×5000 | 1250×5000 | |
| دقة التخريم | mm | ± 0.1 | ± 0.1 | |
| نظام التشغيل | نوع المحرك | Servo V.R. | Servo V.R. | |
| طاقة محرك AC | kW | 16 | 16 | |
| وزن الصفيحة الأقصى | kg | 150 | 150 | |

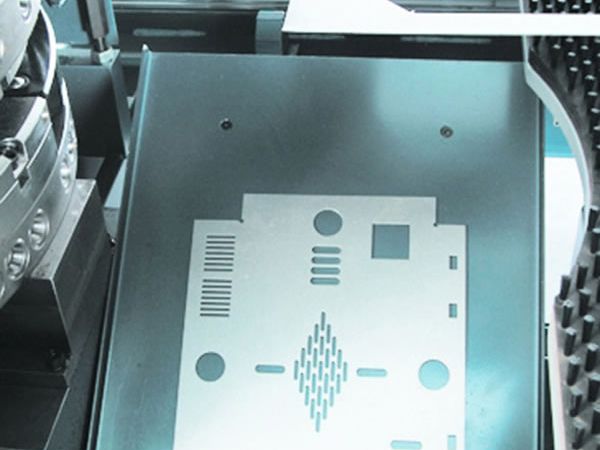

صور مفصلة
