آلة الثني الهيدروليكية NC سلسلة

WC67Y

ACCURLيقوم بإنتاج خط من آلات الثني الهيدروليكية NC ذات القوة والكفاءة العالية التي تضمن القيام بالثني الدقيق للصفائح المعدنية لأغراض التشكيل الخاصة بك. آلة ثني الصفائح المعدنية سلسلة WC67Y هي الحل المثالي لعملية تشكيل المعادن القوية.

آلة الثني الهيدروليكية NC سلسلة WC67Y

المزايا الرئيسية لآلة الثني الهيدروليكية
1. آلة الثني الهيدروليكية مبسطة تماماَ وتلبي متطلبات إنتاج EU. بناء الهيكل يتم عن طريق أجهزة لحام روبورتية أوتوماتيكية ويخضع لعملية تخفيف الضغط بمعاملة التلدين.
2. آلة الثني تستخدم نظام هيدروليكي متكامل الموثوق به وسهل الصيانة المُصمم عن طريق Bosch-Rexroth في ألمانيا.
3. يتم ثني الأجزاء بأقصى دقة وذلك بفضل آلية التزامن الميكانيكية وجهاز التعويض المعقد.
4. بتم تعديل أوتوماتيكياً مسافة وشوط المقياس الخلفي الموجود في آلة الثني عن طريق محرك ويمكن أن يتم تعديلها أيضاً بواسطة اليد. يتم عرض التعديلات بعدادات رقمية.
5. طرق التشغيل المستمرة، المفردة والبوصة تم تصميمها لآلات تشكيل المعادن لكي يتم التحكم فيها عن طريق إستخدام مرحلات زمنية.
6. حاجز السلامة وجهاز تعشيق كهربائي لقد تم تصميمهم لآلة الثني الهيدروليكية من أجل ضمان الحد الأقصى لسلامة التشغيل.

التصميمات القياسية لآلة الثني الهيدروليكية
آلة الثني مُجهزة بمثبتات علوية متوسطة من أجل منع التوتيد
أذرع دعم اللوحة
تعديلات مدعومة بالطاقة لعمق المحور
مصد
أغطية الإنارة
تصنيع الأدوات العلوية والسفلية
التحكم Estun E21 NC
نظام هيدروليكي Bosch-Rexroth ألماني
مكونات كهربائية Telemecanique/Schneider
حماية الحمولة الزائدة الكهربائية والهيدروليكية
ذراع مربع وأذرع دعم أمامية
عاكس دلتا ببرغي كروي وقضيب مصقول بدقة 0.05 mm

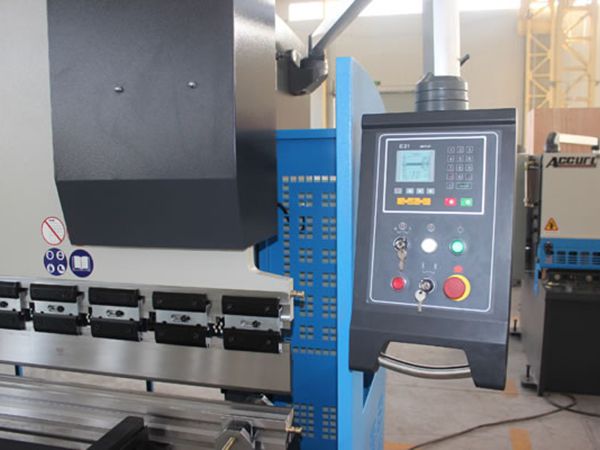

نظام التحكم Estun E21s NC لآلة الثني الهيدروليكية
لوحة صندوق LCD إحادية اللون
عامل متكامل قابل للبرمجة بسهولة
التحكم في تحديد الوضع أوتوماتيكياً
إستخدام الأوفست المحوري
مرحل زمني داخلي
عداد الشوط
عرض وضع المقياس الخلفي بدقة 0.01mm

المواصفات

النموذج (WC67Y/MB7) 40T/2000 40T/2500 63T/2500 80T/2500 80T/3200 80T/4000 100T/2500 100T/3200
قدرة الإنحناء KN 400 400 630 800 800 800 1000 1000
طول الإنحناء mm 2000 2500 2500 2500 3200 4000 2500 3200
بين الأعمدة mm 1650 2000 2000 1990 2600 3350 1850 2550
عمق الحلق mm 200 200 250 280 280 280 320 320
شوط إنزلاقي mm 100 100 100 100 100 100 130 130
تعديل الشوط mm 80 80 80 80 80 80 100 100
الحد الأقصى لإرتفاع الغلق mm 330 330 340 360 360 360 390 390
SPM min-1 ≥11 ≥11 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10
طاقة المحرك الرئيسية kW 4 4 5.5 7.5 7.5 7.5 7.5 7.5
الوزن الصافي kg 3000 3600 4600 4800 6180 7720 6050 7400
حجم الإطار (L×W×H) mm 2500 × 1900
× 2240
2950 × 1920
× 2240
3100 × 1890
× 2200
3120 × 1910
× 2300
3820 × 1925
× 2300
4650 × 1925
× 2300
3190 × 1945
× 2420
3790 × 1945
× 2420
النموذج (WC67Y/MB7) 100T/4000 125T/2500 125T/3200 160T/2500 160T/3200 160T/4000 160/6000
قدرة الإنحناء KN 1000 1250 1250 1600 1600 1600 1600
طول الإنحناء mm 4000 2500 3200 2500 3200 4000 6000
بين الأعمدة mm 3350 1850 2550 1950 2540 3140 4800
عمق الحلق mm 320 320 320 330 330 330 330
شوط إنزلاقي mm 130 130 130 200 200 200 200
تعديل الشوط mm 100 100 150 150 150 150 150
الحد الأقصى لإرتفاع الغلق mm 390 390 390 465 465 465 465
SPM min-1 ≥10 ≥10 ≥10 ≥6 ≥6 ≥6 ≥6
طاقة المحرك الرئيسي kW 7.5 7.5 7.5 11 11 11 11
الوزن الصافي kg 8400 6100 7300 8900 9720 11160 18600
حجم الإطار (L×W×H) mm 4590 × 1945
× 2420
3190 × 1945
× 2420
3790 × 1935
× 2420
3300 × 2225
× 2560
4100 × 2250
× 2560
4800 × 2250
× 2560
6400 × 2250
× 2960
النموذج (WC67Y/MB7) 200T/3200 200T/4000 200T/6000 250T/3200 250T/4200 250T/5000 250T/6000
قدرة الإنحناء KN 2000 2000 2000 2500 2500 2500 2500
طول الإنحناء mm 3200 4000 6000 3200 4200 5000 6000
بين الأعمدة mm 2550 3260 4800 2540 3140 4000 5000
طول الحلق mm 350 350 350 400 400 400 400
شوط إنزلاقي mm 200 200 200 250 250 250 250
تعديل الشوط mm 150 150 150 180 180 180 180
الحد الأقصى لإرتفاع الغلق mm 450 450 450 500 500 500 500
SPM min-1 ≥3 ≥3 ≥3 ≥3 ≥3 ≥3 ≥3
طاقة المحرك الرئيسي kW 15 15 15 18.5 18.5 18.5 18.5
الوزن الصافي kg 11440 13400 21300 13840 15320 17100 18600
حجم الإطار (L×W×H) mm 3750 × 2180
× 2825
4450 × 2180
× 2825
6420 × 2180
× 2900
3840 × 2250
× 2920
4840 × 2250
× 2920
5640 × 2250
× 2980
6420 × 2250
× 2980
النموذج (WC67Y/MB7) 300T/4000 300T/5000 300T/6000 400T/4000 400T/6000 500T/4000 500T/6000
قدرة الإنحناء KN 3000 3000 3000 4000 4000 5000 5000
طول الإنحناء mm 4000 5000 6000 4000 6000 4000 6000
بين الأعمدة mm 2900 3900 4900 3140 5000 3050 4760
عمق الحلق mm 400 400 400 400 400 400 400
شوط إنزلاقي mm 250 250 250 320 320 320 320
تعديل الشوط mm 180 180 180 220 220 220 220
الحد الأقصى لإرتفاع الغلق mm 535 535 535 600 600 630 630
SPM min-1 ≥3 ≥3 ≥3 ≥2.5 ≥2.5 ≥2.5 ≥2.5
طاقة المحرك الرئيسي kW 22 22 22 37 37 37 37
الوزن الصافي kg 24400 27100 29100 30100 41100 42000 47600
حجم الإطار (L×W×H) mm 4400 × 2250
× 3115
5400 × 2250
× 3115
6400 × 2250
× 3520
4800 × 2625
× 3700
6800 × 2650
× 3900
4200 × 4500
× 4760
6200 × 4500
× 4760
صور مفصلة

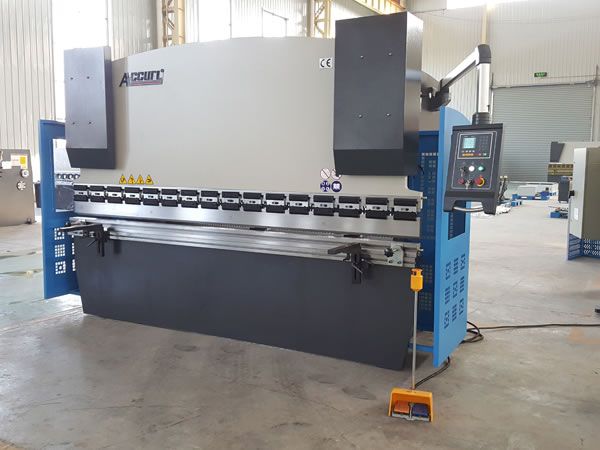

  • آلة الثني الهيدروليكية NC سلسلة WC67Y

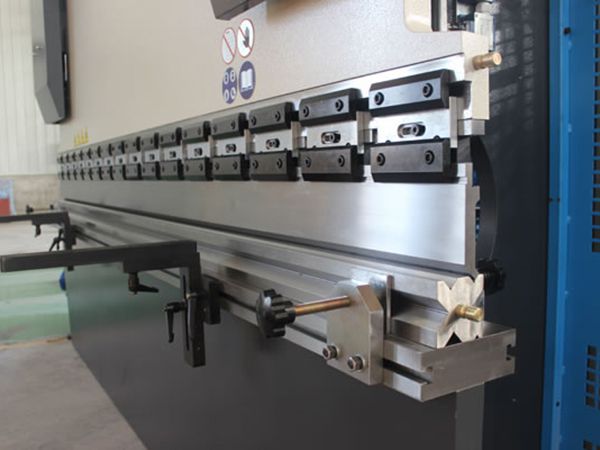

  • آلة الثني الهيدروليكية NC سلسلة WC67Y

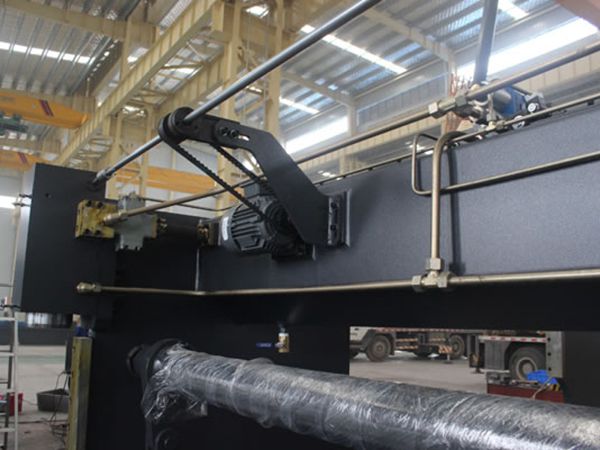

  • آلة الثني الهيدروليكية NC سلسلة WC67Y

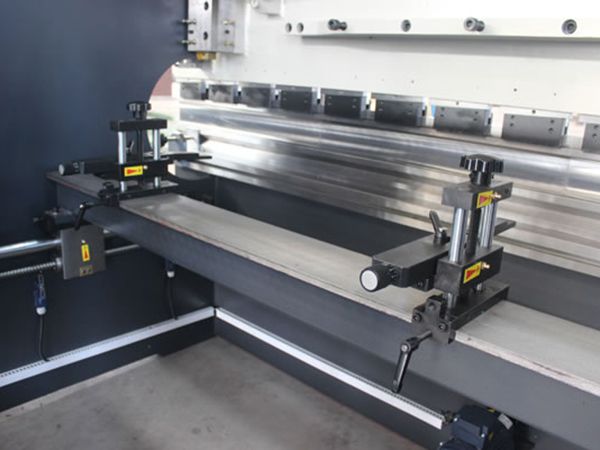

  • آلة الثني الهيدروليكية NC سلسلة WC67Y
