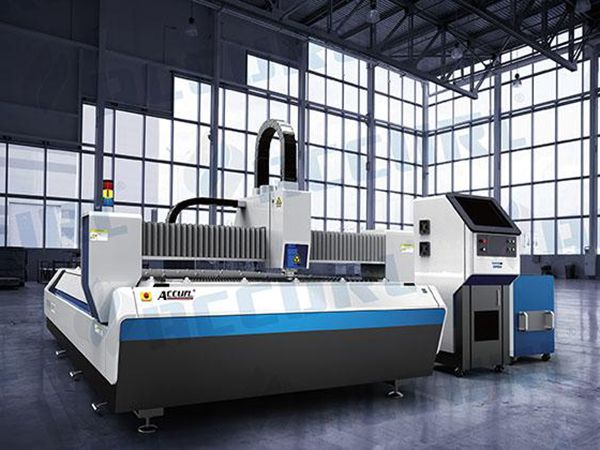

ماكينة CNC لقطع الأنابيب المعدنية بألياف الليزر 500W IPG

ماكينة القطع بألياف الليزر ACCURL’s 500W يمكن استخدامها في قطع مدى واسع من المواد. ليزر الألياف يكون أكثر فاعلية من مصادر الليزر الأخرى لقطع المواد شديدة الإنعكاسية مثل سبائك الألمنيوم، النحاس والنحاس الأصفر. يمكن القطع بسمك مختلف ( يصل إلى 22 مم للفولاذ المطاوع) يحث يمكن القطع بكفاءة وبدون بذل جهد للحصول على الجودة، وكذلك يمكن زيادة الإنتاجية مع الصفائح المعدنية الرقيقة جداً التي تتطلب صيانة تقارب من الصفر ومعدل 70 % لتقليل تكلفة القطع عندما تقارن مع ماكينة القطع بليزر CO2.

ماكينة CNC لقطع الأنابيب المعدنية بألياف الليزر 500W IPG

المواد القابلة للتطبيق
الفولاذ الكربوني (في حدود 10 مم)، الفولاذ المقاوم للصدأ، الفولاذ المجلفن، اللوح الإلكتروليتي، افولاذ السيليكوني، الألمنيوم، النحاس والمواد المعدنية الأخرى مع سمك بحدود 5 مم.

الخصائص العامة:
1. ماكينة القطع باليزر الألياف النوع المفتوح كلها في قاطع الليز KJG-1530.
2. التطبيقات التي في المقام الأول مناسبة لقطع الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الألمنيوم، التيتانيوم، وأغلب المعادن الغير حديدية.
3. خيرات مدى مصدر طاقة الليز الألياف من 500 وات، 700 وات، 1000 وات، 1500 وات.
4. الألياف تحقق التقليل من متطلبات الصيانة وتكلفة التشغيل مقارنة بليزر CO2.
5. دقة التموضع أقل من ±0.01 مم.
6. محركات المؤازرة اليابانية والمشغلات
7. موجه البراغي الكروية لمحور X لنظام التشغيل، السكة المربعة لمحور Y مع الرف والتروس الصغيرة

المعدة بالمواصفات القياسية
• الجهاز الرنان الليزري الإيتربيومي (Ytterbium)IPG YLS-500W
• الموجه الخطي للمحاور X، U و Y
• الهيكل العالي الصلابة
• المفوض أو متحكم FAGOR CNC
• رأس القطع Precitec
• برنامج Lantek
• الطاولة المكوكية (بحركة ترددية ذهاب وإياب)
• وحدة التبريد
• الغاز النسبي وشبكة الأنابيب
• مصفي الغبار
• الضاغط
• النواقل للمخلفات

المواصفات
النوع Smart KJG-1530 / IPG 500w
أقصى قدرة للقطع الفولاذ المطاوع 6mm
الفولاذ المقاوم للصدأ 2.5mm
الألمنيوم 2mm
النحاس 1mm
طاقة الليزر YLR-500Watt IPG
أقصى سرعة للتشغيل 40/min
أبعاد قطعة العمل 1500x3000mm
الحركة الجانبية الخطية السريعة (محوري X وY) 105m/min
التسارع 1.2G (12m/s2)
دقة التموضع المطلقة ±0.03mm
أقصى قدرة للتحميل 1550kg
تصريف الدخان 1000m3/hour
رأس القطع الليزري أدوات الأشعة BM110 من سويسرا
معدل التغذية يمكن برمجتها لتصل إلى 30 متر لكل دقيقة
المواد القابلة للتطبيق الفولاذ المطاوع الرقيق، الفولاذ المقاوم للصدأ، الألمنيوم، لوح النحاس
صور مفصلة
  •  المعالجة الحرارية للهيكل المعالجة الحرارية للهيكل
  •  طاقة ليزر الألياف  IPG 500w طاقة ليزر الألياف IPG 500w
  •  رأس القط بالليزر رأس القط بالليزر
  •  الموجه الخطي والرف الموجه الخطي والرف
  • تروس تخفيض السرعة Shimpo من اليابان تروس تخفيض السرعة Shimpo من اليابان
