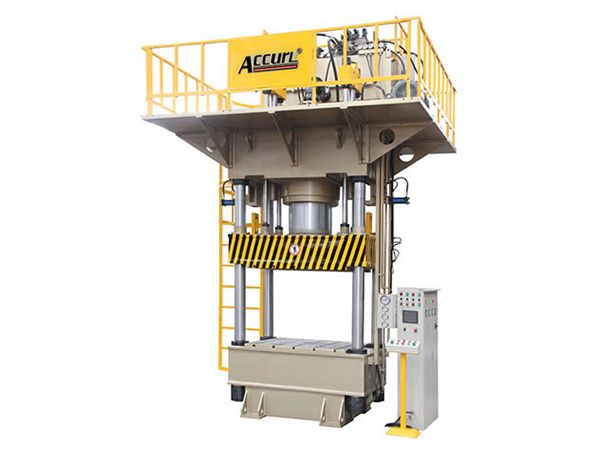

مكبس بالسحب بأربعة أعمدة (مكبس التشكيل بالسحب)، HBP-40T~1600T

مكبس بالسحب بأربعة أعمدة (مكبس التشكيل بالسحب)، HBP-40T~1600T
استفسار
الميزات
  • هيكل بأربعة أعمدة يتمتع بصلابة عالية. تم تصميم كل ضغطة من خلال التحليل والتحسين الهيكلي للعناصر المحدودة لضمان القوة والصلابة العالية.
  • تعتمد آلة الصفائح المعدنية نظام صمام خرطوشة متكامل يتميز بتأثير ضئيل وحركة موثوقة بدون تسرب وعمر خدمة طويل، كما أن التشحيم الأوتوماتيكي لقضبان التوجيه يجعل العملية آمنة وممتعة. (تكنولوجيا مستوردة من تايوان)
استفسار
  • أربعة أعمدة مصنوعة من سبائك الصلب عالية القوة مع سطح صلب مطلي بالكروم يتميز بمقاومة ممتازة للتآكل.
  • تصنع الأجزاء الهيدروليكية والكهربائية الرئيسية من قبل علامات تجارية مرموقة من اليابان وفرنسا وألمانيا وتايوان، ولذلك تتمتع الماكينة بأداء موثوق به عالي.
  • يتميز المكبس الهيدروليكي بأربعة أعمدة ويعتمد التحكم المتكامل عبر نظام Mitsubishi PLC + شاشة اللمس (HMI). كما أن هناك 3 أوضاع تشغيل: وضع قابلة للضبط ووضع يدوي ووضع شبه أوتوماتيكي.
  • تم تصميمها مع سرعة سحب قابلة للضبط، ولذا، فإن مكبس بالسحب العميق (التشكيل بالسحب) بأربعة أعمدة قابل للتطبيق في أعمال الألواح المعدنية ذات السماكة المختلفة والسحب العميق.
  • يتميز المكبس الهيدروليكي بأنه يلبي متوافق مع معايير السلامة الأوروبية CE بشكل كامل.
  • تتميز كتلة الانزلاق بسرعة عالية وكفاءة إنتاجية عالية.
التطبيقات

تمديد / سحب وتشكيل الصفائح المعدنية، مثل أدوات المائدة وأدوات المطبخ والغلاف المعدني للمحرك والأجهزة الكهربائية وغلاف المصباح وغيرها.
خاصة للقطاعات الصناعية التالية:
1.قطاع صناعة السيارات: الحلقة الفولاذية وهيكل السيارة والهيكل السفلي وغلاف المحور وخزان الوقود والأبواب وغيرها.
2. قطاع صناعة الأجهزة المنزلية: مكونات مكيف الهواء والثلاجة والغسالة والميكروويف والطباخات الكهربائية وغيرها.
3. قطاع صناعة أدوات المطبخ: أواني الفولاذ المقاوم للصدأ وأسطوانة الغاز وحوض الفولاذ المقاوم للصدأ وطاولة الطهي وغيرها.

اختياري
  • دعامة متحركة/ عربة تغير القالب
  • حواجز ختم ضد الصدمات أثناء الختم
  • عربة / دعامة متحركة لتغيير القالب بسهولة
  • جهاز وسادة لمقاومة الصدمات أثناء الختم
  • مبرد مياه / مبرد زيت
  • مشبك هيدروليك للقالب
  • تصميم استيعاب الهواء (نظام تنفيس الهواء) حسب الطلب
المواصفات التقنية
البند (1) الوحدة
HBP-60T
HBP-100T
HBP-120T
HBP-160T
HBP-200T
HBP-250T
القابلية KN 400 600 800 1250 1600 2000
قوة الرجوع KN 110 210 250 300 300 350
قضيب الإنزلاق mm 400 450 510 680 710 710
الحد الأقصى للفجوة mm 500 650 760 900 1050 1150
قابلية وسادة تلطيف الحركة KN 200 400 400 350 400 500
قضيب وسادة تلطيف الحركة mm 200 200 250 250 250 250
السرعة للأسفل mm/s 150 160 200 220 140 180
سرعة الضغط mm/s 11~22 7~16 8~19 9~20 8~19 9~20
سرعة الرجوع mm/s 130 100 140 120 90 160
حجم الطاولة (LR* FB) mm 400×400 500×500 690×630 720×680 800×800 1050×940
حجم وسادة تلطيف الحركة
  • (LR* FB)
    		• mm 250×250 250×250 300×300 350×350 500×500 670×670
    الحجم بالكامل LR mm 1380 2350 2380 2480 2500 2650
    FB mm 850 850 900 970 1000 1250
    H mm 2350 2350 2450 2450 2600 4550
    قوة المحرك kW 4 5.5 7.5 7.5 11 15
    الوزن kg 2350 2750 3950 9550 7350 9850
    البند (2) الوحدة
    HBP-315T
    HBP-400T
    HBP-500T
    HBP-630T
    HBP-800T
    HBP-1100T
    القابلية KN 2500 3000 4000 5000 6000 8000
    قوة الرجوع KN 400 400 450 450 1000 1000
    قضيب الإنزلاق mm 720 800 800 900 1050 1000
    الحد الأقصى للفجوة mm 1150 1250 1250 1500 1500 1800
    قابلية وسادة تلطيف الحركة KN 650 1000 1000 1300 1000×2 1500×2
    قضيب وسادة تلطيف الحركة mm 300 300 350 350 350 400
    السرعة للأسفل mm/s 150 170 150 160 150 200
    سرعة الضغط mm/s 10~22 10~19 8~19 8~19 8~18 8~18
    سرعة الرجوع mm/s 120 100 130 130 140 140
    حجم الطاولة (LR* FB) mm 1100×1000 1260×1160 1250×1250 1400×1400 1600×1600 2200×1600
    حجم وسادة تلطيف الحركة
  • (LR* FB)
    		• mm 670×670 820×820 820×820 970×970 1120×1120 1570×1150
    الحجم بالكامل LR mm 3250 3100 3150 3950 4150 5200
    FB mm 1350 2100 2300 2500 2600 2800
    H mm 4550 4750 5100 5300 5600 6450
    قوة المحرك KW 100 120 180 200 250 300
    الوزن kg 14500 18500 22500 28500 42500 72350
