آلة قص CNC هيدروليكية

آلة قص CNC هيدروليكية

آلات القص CNC الهيدروليكية سلسلة QC12K هي عبارة عن آلات تشكيل المعادن ذات الأداء العالي. آلات القص قابلة لتعديل فجوة الأدوات عن طريق CNC مع نظام سهل الاستخدام، مما يضمن التعديل بدقة لتحقيق تأثير القطع الممتاز لكل مرة.

استفسار
مزايا آلة القص CNC الهيدروليكية
  • جهاز التحكم سهل الإستخدام Estun E200S
  • شفرات فولاذية قوية
  • ذراع دعم أمامي ومقياس جانبي
  • تعديل الفتحة هيدروليكياً
  • القطع الموجهة بالليزر
  • مقياس الزاوية
  • سهولة التركيب والتدريب
  • إختيار قوي لعمليات القطع الدقيقة
حلول قطع الصفائح المعدنية على أساس إحتياجاتك

آلات القص ACCURL CNC لقد تم تصميمها من أجل أن تلبي كل إحتياجاتك في التصنيع عندما يكون القطع السريع والمرن ضروري. معدات تشكيل المعادن يمكن أن تزيد من القدرة الإنتاجية الخاصة بك وكذلك تحسين جودة تشكيل المعادن.

جهاز تحكم إختياري بنظام Delem DAC310 CNC
  • سهولة الإستخدام
  • لوحة صندوق 130 x75mm LCD أحادي اللون.
  • التحكم بفتحة القطع.
  • أنواع مواد مبرمجة.
  • وظيفة السحب والتحكم بالمقياس الخلفي.
  • سهولة التركيب والتشغيل.
  • إدخال البيانات بسهولة بإستخدام لوحة مفاتيح ملائمة بمفاتيح كبيرة.
مزايا محسنة
  • طول القطع وفتحة الشفرة يتم تعديلها أوتوماتيكياً على أساس نوع المواد والسمك.
  • إختيار اللغة.
  • معالج دقيق محمي.
  • تسجيل البيانات مع ذاكرة SRAM داخلية.
  • قابل للتحديث بإستخدام فلاش ميموري (RS 232).
  • بيانات محور قابلة للبرمجة رقمياً.
  • 16 مدخل ومخرج (24-32 إختيار).
  • تحويل mm/inch.
  • صورة EASYCUT
إعدادات القطع أفضل
  • تعديل المقياس الخلفي وفقاً لفتحة الشفرة.
  • ميزة سحب أو إرتداد المقياس الخلفي.
  • حلقة برمجة وبرنامج فرعي.
  • وظيفة التكرار بشكل متعاقب.
  • قطع أوتوماتيكي (قطع سريع).
المواصفات
النموذج (DC/MS7)
QC12K-4 × 2500
QC12K-4 × 3200
QC12K-4 × 4000
QC12K-6 × 2500
QC12K-6 × 3200
QC12K-6 × 4000
QC12K-6 × 6000
سمك القطع mm 4 4 4 6 6 6 6
طول القطع mm 2500 3200 4000 2500 3200 4000 6000
زاوية القطع ° 1°30' 1°30' 1°30' 1°30' 1°30' 1°30' 1°30'
SPM min-1 ≥ 22 ≥ 18 ≥ 12 ≥ 16 ≥ 12 ≥ 10 ≥ 7
مقياس خلفي mm 20-600 20-600 20-600 20-600 20-600 20-800 20-800
عمق الممر mm 85 85 85 145 145 145 140
محرك رئيسي kW 5.5 5.5 5.5 7.5 7.5 7.5 11
الوزن الصافي kg 3460 4280 6600 5140 6220 8520 17000
الحجم الكلي (L×W×H) mm 3100×1430
  • ×1450
    		• 3800×1555
  • ×1500
    		• 4600×1705
  • ×1600
    		• 3150×1500
  • ×1600
    		• 3850×1600
  • ×1620
    		• 4650×1850
  • ×1700
    		• 6780×2450
  • ×2100
    		•
    النموذج (DC/MS7)
    QC12K-8 × 2500
    QC12K-8 × 3200
    QC12K-8 × 4000
    QC12K-8 × 5000
    QC12K-8 × 6000
    QC12K-12 × 2500
    QC12K-12 × 3200
    سمك القطع mm 8 8 8 8 8 12 12
    طول القطع mm 2500 4000 3200 5000 6000 2500 3200
    زاوية القطع ° 1°30' 1°30' 1°30' 1°30' 1°16' 2° 2°
    SPM min-1 ≥ 12 ≥ 10 ≥ 10 ≥ 8 ≥ 6 ≥ 10 ≥ 9
    مقياس خلفي mm 20-600 20-600 20-600 20-800 20-800 20-800 20-800
    عمق الممر mm 145 145 145 300 300 300 300
    محرك رئيسي kW 11 11 11 18.5 18.5 18.5 18.5
    الوزن الصافي kg 5900 10200 7360 18000 21800 9000 10700
    الحجم الكلي (L×W×H) mm 3180×1680
  • ×1700
    		• 3880×1830
  • ×1720
    		• 4680×1980
  • ×1780
    		• 5855×2260
  • ×2100
    		•  6880×2260
  • ×2100
    		• 3300×2030
  • ×1840
    		• 4000×2100
  • ×1940

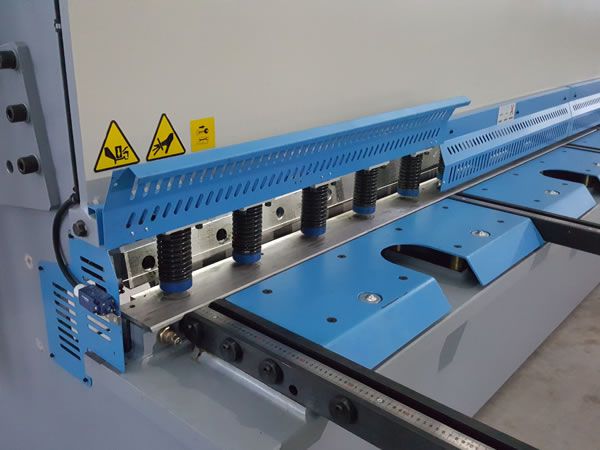

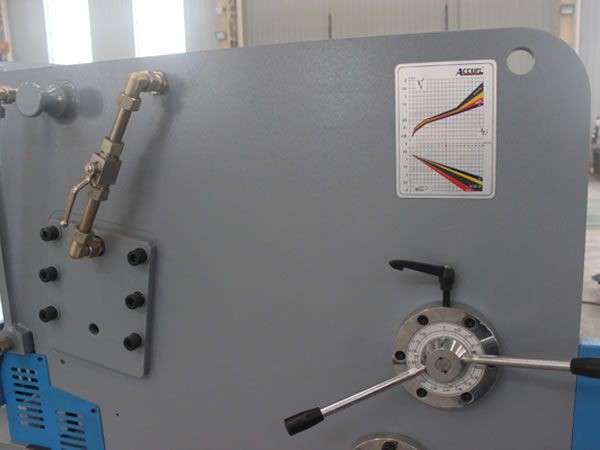

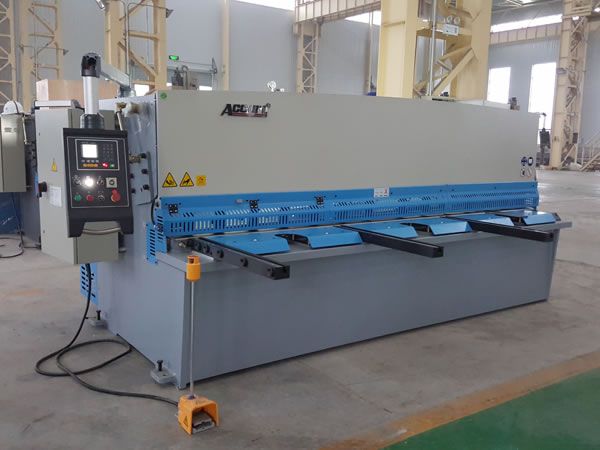

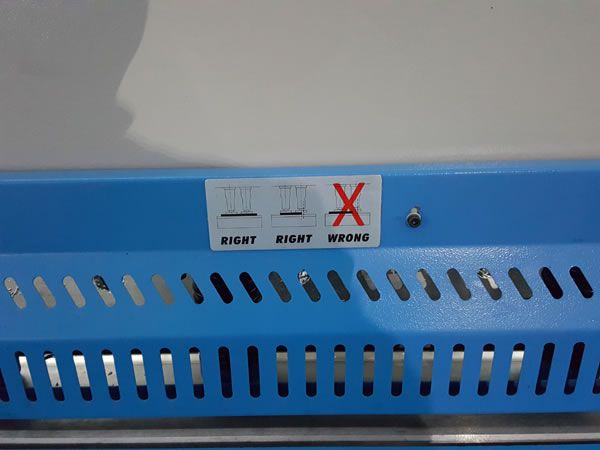

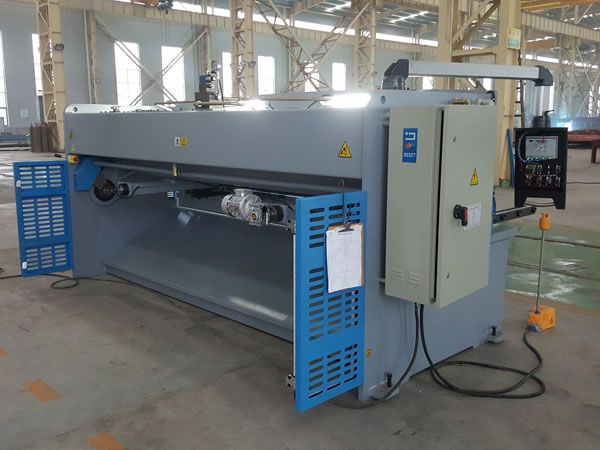

    • صور مفصلة
    • آلة قص CNC هيدروليكية
    • آلة قص CNC هيدروليكية
    • آلة قص CNC هيدروليكية
    • آلة قص CNC هيدروليكية
