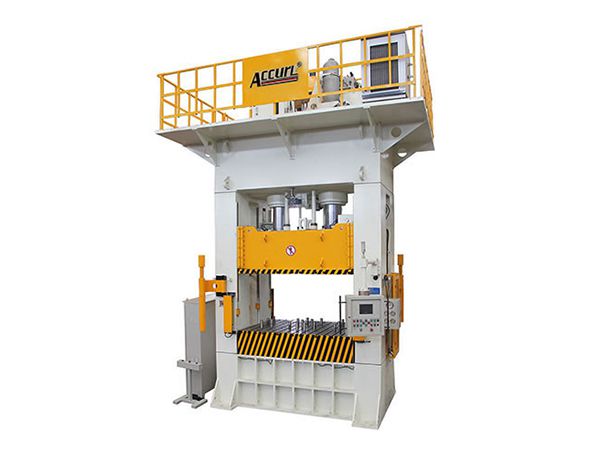

مكبس هيدروليكي بهيكل H(تشكيل عميق)

إن المكبس الهيدروليكي بهيكل H هو عبارة عن مكبس للتشكيل العميق، مقارب من ناحية التشغيل للمكبس الهيدروليكي بأربعة أعمدة الخاص بنا ولكن يتميز بهيكل ذات تصميم مدمج بشكل أكثر.

مكبس هيدروليكي بهيكل H(تشكيل عميق)

المميزات الأساسية
1. لقد تم بناء المكبس الهيدروليكي بهيكل H من لوحات فولاذية ذات قوة عالية التي تساعد للحصول على عملية كبس قوية ودقيقة عند التشغيل.
2. إن الماكينة مزودة بشاشة Siemens HMI وحساسات توجيه وضغط ذات دقة عالية.
3. إن المكبس الهيدروليكي يتميز بواجهة سهلة الإستخدام التي تسمح بالحصول على تحكم سهل للمستخدم للقيام بتعديلات على النظام.
4. إنها مزودة بصمام سيرفو هيدروليكي الذي يسمح للمكبس بأن يعمل بسرعة عالية وحماية النظام من قوات التأثير.
5. إن برنامج المراقبة يساعد على إبقاء معدات تشكيل الصفائح المعدنية بأن تعمل بقابلية قصوى وتساعد على إبقاء المستخدم والأشخاص المحيطين بأمان في كل وقت. إن شاشة العرض الرقمية تقوم بعرض وقت دورة التشغيل، ضبط نسبة الضغط ، وقت أطلاق الضغط، سرعة السير، معلومات I/O متكاملة وإنذارات سلامة.

مواصفات المكبس الهيدروليكي بهيكل H

الموديل YL34K-100 YL34K-160 YL34K-200 YL34K-250
القدرة kN 630+200×2 1000+300×2 1000+500×2 1250+630×2
قوة الرجع kN 37×2 45×2 60×2 69×2
شوط القطعة الإنزلاقية mm 600 600 700 700
أقصى إرتفاع للإغلاق mm 750 750 1000 1000
قدرة اللوحة الهيدروليكية kN 400 630 800 800
قوة رجوع اللوحة الهيدروليكية kN 147 194 280 280
شوط اللوحة الهيدروليكية mm 200 200 250 250
سرعة قطعة الإنزلاق شوط راكد mm/s 400 400 300 450
الكبس mm/s 29 23 18 24
الرجوع mm/s 400 400 300 430
سرعة اللوحة الهيدروليكية الإخراج mm/s 72 58 45 75
الرجوع mm/s 200 190 130 210
لوحة القاعدة LR mm 1000 1000 1200 1200
FB mm 800 800 1000 1000
اللوحة الهيدروليكية LR mm 650 650 950 950
FB mm 650 650 800 800
الحجم الكامل LR mm 2880 2980 3280 3380
FB mm 1650 1770 2000 2100
فوق الأرض mm 3250 3350 3900 4300
قوة المحرك الرئيسي kW 30 37 37 55
الوزن kg 7500 11000 14500 17500
الموديل YL34K-315 YL34K-400 YL34K-500 YL34K-630
القدرة kN 1600+800×2 2000+1000×2 2500+1250×2 3150+1600×2
قوة الرجوع kN 76×2 165×2 277×2 408×2
شوط قطعة الإنزلاق mm 800 800 1000 1200
أقصى إرتفاع للإغلاق mm 1200 1200 1400 1600
قدرة اللوحة الهيدروليكية kN 1250 1250 1000*2 1000*2
قوة رجوع اللوحة الهيدروليكية kN 360 360 320*2 320*2
شوط اللوحة الهيدروليكية mm 300 300 350 400
سرعة قوة الإنزلاق شوط راكد mm/s 500 400 500 500
الكبس mm/s 24 25 25 25
الرجوع mm/s 500 300 225 190
سرعة اللوحة الهيدروليكية الإخراج mm/s 60 75 62 78
الرجوع mm/s 200 260 190 240
لوحة القاعدة LR mm 1500 2000 3000 3500
FB mm 1200 1500 2000 2000
اللوحة الهيدروليكية LR mm 1120 1420 2320 2920
FB mm 820 1120 1420 1420
الحجم الكامل LR mm 3900 4500 5600 6200
FB mm 2500 3000 3500 3600
فوق الأرض mm 5200 5600 6200 7200
قوة المحرك الرئيسي kW 75 90 110 132
الوزن kg 26500 42000 88000 120000
