الصفحة الرئيسية » المنتجات » آلة الثني CNC بـ 8 محاور

آلة الثني CNC بـ 8 محاور

آلة الثني CNC بـ 8 محاور ACCURL® تتميز بنظام التحديب CNC لتحسين الجودة، نظام القياس الخلفي بآلية المؤزارة لزيادة السرعة، ووحدة التحكم البياني القابلة لـ 3D لمحكاة تتابع الثني ونقاط التصادم.

آلة الثني CNC بـ 8 محاور

• تحقق الأداء المزدوج، تتميز بتأثير التكلفة وسهولة الإستخدام.
• القيمة المستحقة! أفضل توفير للمال في السوق.
• الاستخدام السهل لوحدة التحكم DELEM DA66T CNC وبرنامج Profile 3D.
• نتائج ثني دقيقة.
• التركيبة الصلبة مع مع نفس الهيكل الصلب المستخدم لكل صناعة ماكينات الثني ACCURL CNC.
• الفتح الأمامي الكبير يمكن من طول الإدخال للماكينة لوضع الاستخدام الأمثل.
• التصميم والبنية مع الهدف للمساعة على تحقيق تكلفة التصنيع المنخفضة.
• 8 محاور معيارية X1, X2 , R1 , R2 , Z1, Z2, Y1, Y2 لماكينة الثني CNC.

المعدة بالمواصفات القياسية
• كتلة واحدة، الهيكل الفولاذي الملحوم المقاوم للإنحراف وذو القوة العالية مع مادة ST44 A1.
• متحكم شاشة اللمس البياني Delem DA66T 3D/2D.
• BGA-6 لنظام القياس الخلفي مع المحاور X1, X2, R1, R2, Z1, Z2Z2 الموجهة بـ محرك المؤزارة AC مع الرسومات البيانية الملونة.
• النظام الهيدروليكي للمؤازرة HOERBIGER.
• نظام مقاومة الإنحراف الآلي بتحكم CNC.
• التقوية والمقاطع العلوية المعيارية الرئيسية والأدوات السفلية 4V-Die (المقطع 835 مم).
• نظام ماسك أدوات التثبيت السهل مع الأدوات العلوية والسفلية.
• الاستخدام السهل حسب ظروف العمل، لوحة التحكم المتدلاة (المعلقة).
• واقيات الأمان للإضاءة الخلفية (الفئة -4 ).
• أغلافة الجانب الأمامي مع مفاتيح الأمان.
• التزامن للمحورين Y1+ Y2يتحقق عن طريق مشفرات خطية مع تسامح 0.01 مم .
• دواسة القدم متوافقة مع معايير CE.
• أذرع الدعم الأمامية مع شق T ومم لكل بوصة لتدريج المسطرة.
• اللوحة الكهربائية مع نظام التبريد صممت لتتوافق مع معايير CE وومكونات آلية Simens والمعدة الكهربائية.

المعدة بالمواصفات الإختيارية
• المتحكمات البيانية: Cybelec ModEva RA Premium 3D وبرنامج بدون إنترنت (offline) PC-RA Premium، متحكم اللون البياني Delem DA-69T 3D مع برنامج بدون إنترنت (offline) Profile T3D.
• الحمايات الطرفية المتقدمة SICK C4000 14 مم (بنامج Sick سهل البرمجة مع PC: المسح، تخفيض الوضوح، التشغيل المتتابع، الخ.).
• نظام الحماية بالييزر لمساحة القطع، LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, Sick V 4000 (نظام يعتمد على الكاميرا)، حماية الليزر الكهربائية DSP.
• نظام قياس زاوية الليزر، مع نظام الفحص بليزر الكوبرا Data-M.
• ميزات النظام الهيدروليكي والنظام الدناميكا الهيدروليكية لمقاومة الإنحراف (التحدب).
• نظام تثبيت الأدوات العلوي ACCURL. نظام تثبيت الأدوات السفلي ووتثبيت الأدوات العلوي الهيدروليكي.
• دعامات الثني (محاور AP1+AP2) بمتحكم CNC.
• مبرد الزيد الهيدروليكي ومسخنات الزيت.
• نظام التزييت المركزي الأوتوماتيكي.
• عمق القناة الخاص (500، 600، 750 مم وأكثر).
• الأدوات العلوية والسفلية الخاصة.
• خيارات البرنامج.
• تطبيقات Tandem
• خزانات الأدوات.

المواصفات:
النوع (EURO PRO) B1560 B2580 B32110 B32135 B32175 B40175 B32220
قوة الثني KN 600 800 1100 1350 1750 1750 2200
طول الثني mm 1500 2500 3200 3200 3200 4200 3200
الأعمدة البينية mm 1100 2060 2700 2700 2700 3700 2700
الفتح الأمامي mm 405 405 430 430 430 430 430
شوط الإنزلاق mm 200 200 200 200 200 200 200
عمق القناة (الممر) mm 370 400 400 400 400 400 400
عرض المسند mm 80 80 100 100 100 100 140
سرعة النزول mm/min 200 200 180 180 160 160 160
سرعة الكبس mm/min 8 8 10 10 10 10 10
سرعة الرجوع mm/min 180 180 150 150 150 150 140
شوط القياس الخلفي mm 500 600 800 800 800 800 800
الأبعاد الخارجية الطول mm 1825 2825 3500 3550 3500 4500 3500
العرض mm 1650 1650 1650 1650 1650 1650 1730
الإرتفاع mm 2300 2350 2650 2700 2700 2750 2900
الوزن kg 4600 5600 8000 9500 10000 12000 13200

أفضل نتائج للثني. المستخدمون يمكنهم أطول ثني وأجزاء أعمق باستخدام سلسلة Euro Pro B!

صور مفصلة

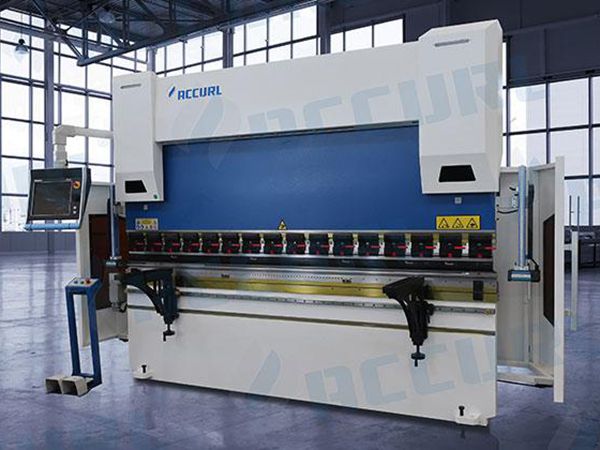

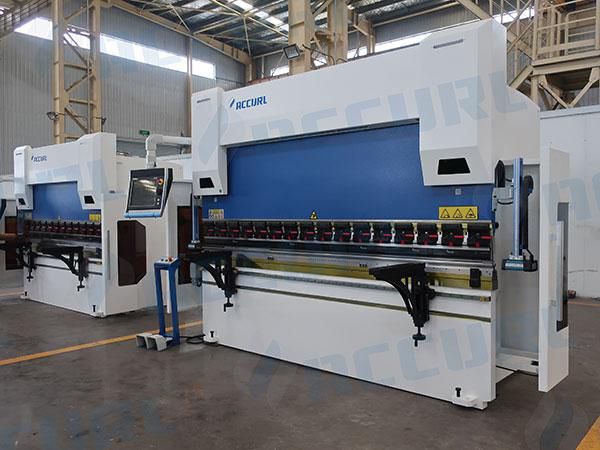

  •  آلة الثني CNC بـ 8 محاور بنظام التحكم CNC البياني DELEM DA-66T 3D2D آلة الثني CNC بـ 8 محاور بنظام التحكم CNC البياني
    DELEM DA-66T 3D2D

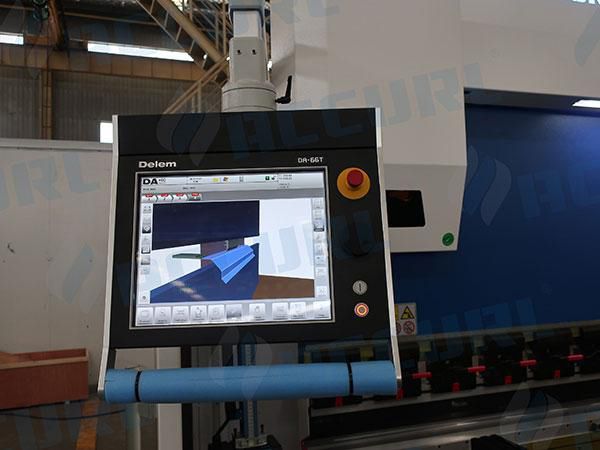

  •  نظام DELEM DA66T CNC لماكينة الثني نظام DELEM DA66T CNC لماكينة الثني

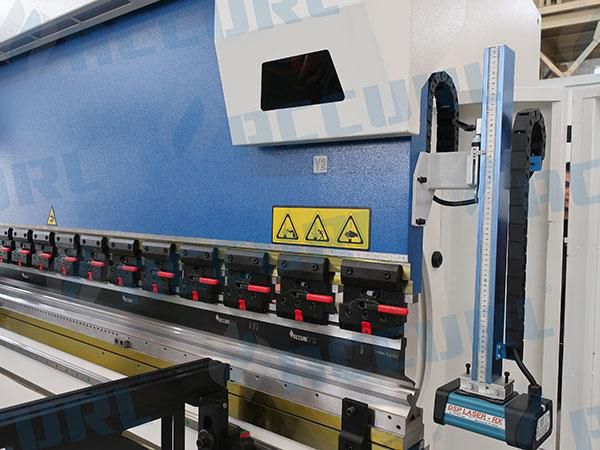

  •   نظام الأمان بالييزر DSP لماكينة الثني CNC Accurl نظام الأمان بالييزر DSP لماكينة الثني CNC Accurl

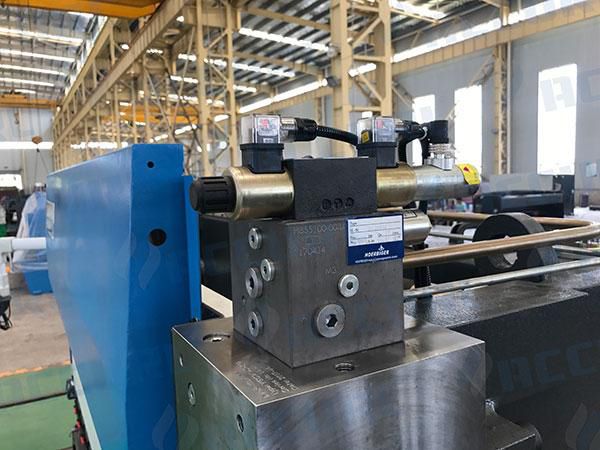

  •   نظام المؤزارة الهيدروليكي HOERBIGER نظام المؤزارة الهيدروليكي HOERBIGER

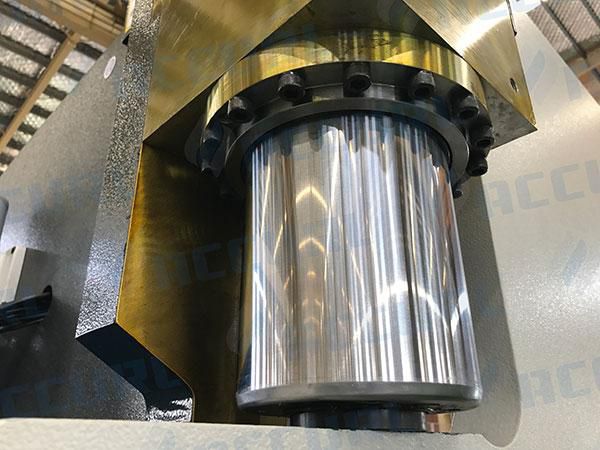

  • الأسطوانة الهيدروليكية مع تكنولوجيا Trumpf الألمانيةالأسطوانة الهيدروليكية مع تكنولوجيا Trumpf الألمانية

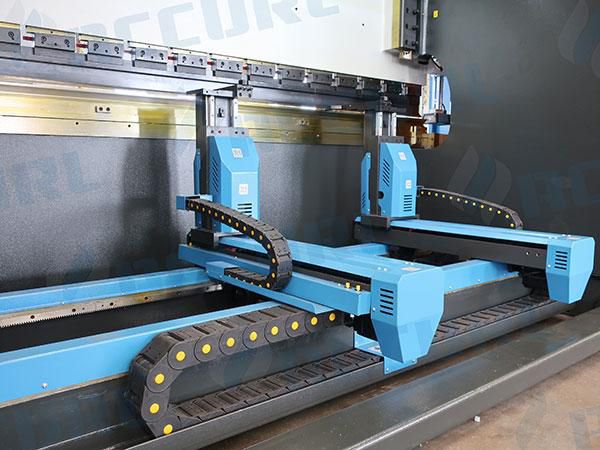

  • ماكين الثني مع القياس الخلفي CNC للمحاور X1 X2 R1 R2 Z1 Z2ماكين الثني مع القياس الخلفي CNC للمحاور X1 X2 R1 R2 Z1 Z2
