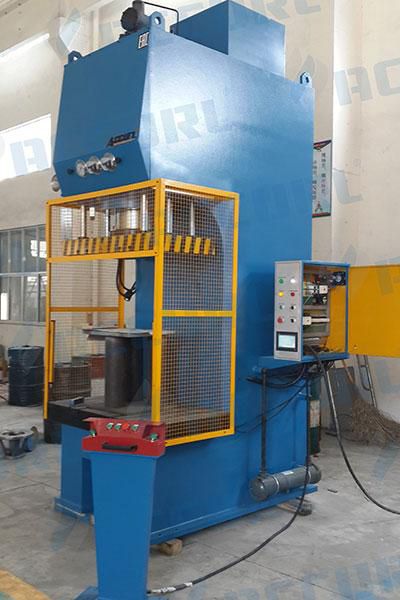

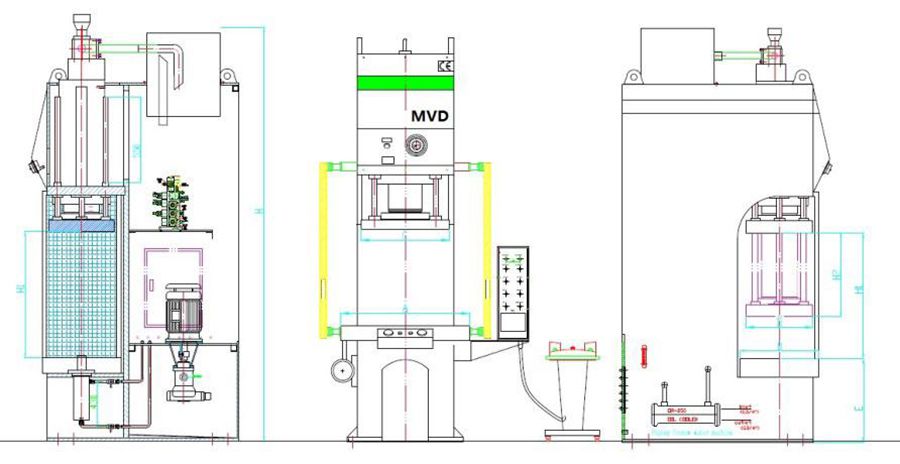

مكبس هيدروليكي عالي السرعة بهيكل شكل C مع وحدة تحكم HMI
الميزات:
- يتمتع هيكل الإطار شكل C بصلابة عالية. تم تصميم كل مكبس من خلال التحليل الهيكلي للعناصر المحدودة والتحسين لضمان القوة والصلابة العالية.
- تم تصميم الأسطوانة الرئيسية خصيصًا للسرعة العالية، حيث أن المحرك يستخدم طاقة أقل وسرعة صعود وهبوط عالية، مما يضاعف من الكفاءة. (تكنولوجيا مستوردة من تايوان.)
- الهيكل C مصنوع من سبائك الصلب عالية القوة مع سطح صلب مطلي بالكروم يتميز بمقاومة ممتازة للتآكل.
- تُصنع الأجزاء الهيدروليكية والكهربائية الرئيسية من قبل علامات تجارية مرموقة من اليابان وفرنسا وألمانيا وتايوان، ولذلك تتمتع الماكينة بأداء موثوق به عالي.
- يعتمد التحكم المتكامل عبر نظام Mitsubishi PLC + شاشة اللمس (HMI). كما أن هناك 3 أوضاع تشغيل: وضع قابلة للضبط ووضع يدوي ووضع شبه أوتوماتيكي.
- مصممة مع سرعة سحب قابلة للضبط، كما أن الآلة قابلة للتطبيق في أعمال معدنية مختلفة السماكة والسحب العميق.
- يتوافق المكبس مع متطلبات ومعايير السلامة الأوروبية CE تمامًا.
- تتميز كتلة الانزلاق بسرعة عالية وكفاءة إنتاجية عالية.
نظام الأمان:

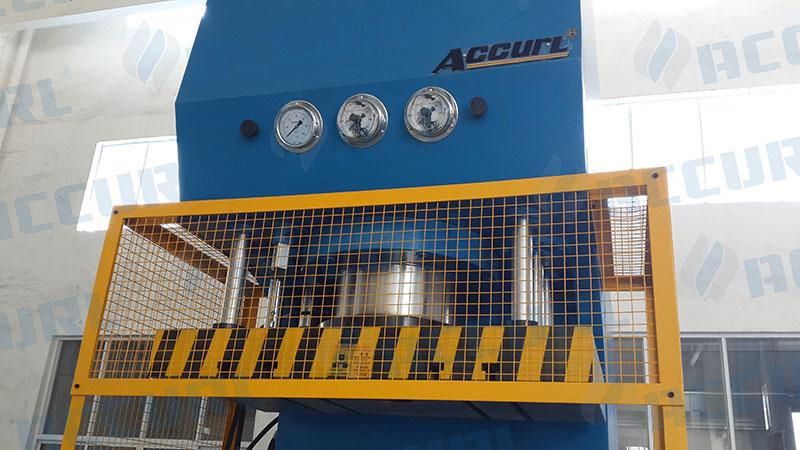

- يوجد سياج واقي وقفل أمان لضمان سلامة العملية. كما يوجد مفتاح دواسة متحرك بيد واحدة.
- الآلة بأكمله آمنة تمامًا (متوافقة مع معايير ـ EN292:1994و EN60204:1994 وNR12) ويتم تعريفها على أنها من المستوى 4 من الأمان.
- يوجد كتلة صمام الأمان الهيدروليكي الجوهرية مع التحكم الزائد والمراقبة الديناميكية التي يتم تنفيذها بواسطة واجهة الأمان.
- حماية الجانب الأيمن: باب عمودي و محرك هوائي، مصنوع من الألومنيوم وألواح شفافة من البولي كربونات.
التطبيقات
يُستخدم المكبس في تكنولوجيا الإنتاج بمختلف القطاعات ليقوم بعدة مهام، مثل السحب العميق الختم القطع الثني تشفيه الصفائح المعدنية.
يطبق بشكل خاص في الصناعات التالية:
- قطاع صناعة السيارات: الحلقة الفولاذية وهيكل السيارة والهيكل السفلي وغلاف المحور وخزان الوقود والأبواب وغيرها.
- قطاع صناعة الأجهزة المنزلية: مكونات مكيف الهواء والثلاجة والغسالة والميكروويف والطباخات الكهربائية وغيرها.
- قطاع صناعة أدوات المطبخ: أواني الفولاذ المقاوم للصدأ وأسطوانة الغاز وحوض الفولاذ المقاوم للصدأ وطاولة الطهي وغيرها.
- تجهيزات المطابخ الألومنيوم
- استقامة وثني الألواح الفولاذية
نظام التحكم:

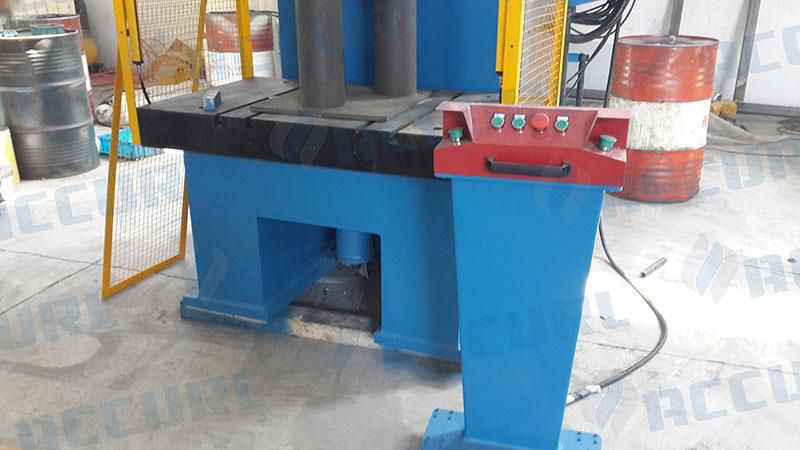

- زر مزدوج يدوي + زر الطوارئ من الفئة 4
- لوحة تحكم مع تجاوز يدوي للتغيير وإعداد الأداة
- إعداد الدورة لجهاز الاستشعار الاستقرائي مع الضبط الدقيق
- مراقبة عمل المكبس
- الحد من ضربات الثني، لعمليات السحب الخاصة
- مع عمل ثلاثي علوي (نشط وسلبي)
- بالسحب من الأسفل
- حاجز خفيف وشبكة حماية وكتلة مراقبة (وفقًا للوائح والمعايير المحلية)
المعدات القياسية (المعيارية):
- Delta HMI (واجهة المستخدم)
- نظام التحكم PLC (وحدة التحكم المنطقي القابل للبرمجة)
- وضع محول الحاكم (HMI قابل للتعديل)
- نظام هيدروليكي ألماني الصنع من شركة Bosch-Rexroth

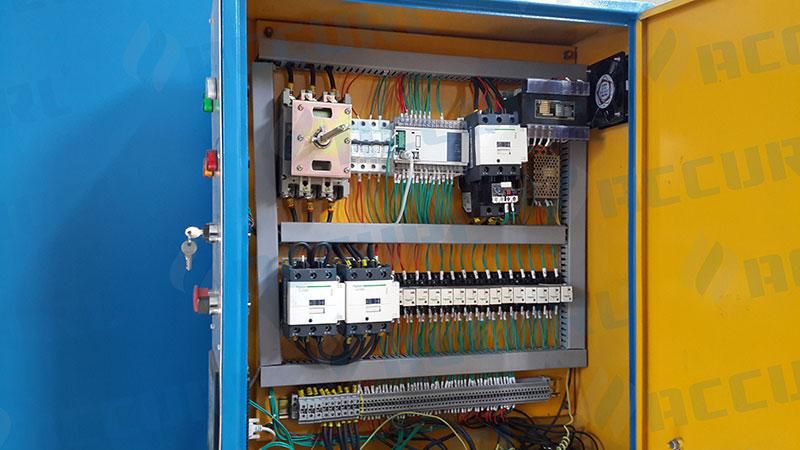

- أجزاء كهربائية من شركة Telemecanique/Schneider
- وحدة الحماية من الحمل الزائد هيدروليكية وكهربائية
- نظام تبريد الهواء القسري
- حاجز حماية من الضوء للسلامة
- حاجز حماية من المعادن المنزلقة
اختياري:
- عربة تغيير القالب
- مشبك هيدروليكي للقالب
- مبرد الزيت
- حاجز الضوء للسلامة
- محول ضغط (HMI قابل للضبط)
- وحدة وسادة لمقاومة الصدمات أثناء الختم
- حواجز ختم ضد الصدمات أثناء الختم
- تصميم استيعاب الهواء (نظام تنفيس الهواء) حسب الطلب
المواصفات التقنية
| الموديل | HPP-40 | HPP-63 | HPP-80 | HPP1-100 | HPP-100A | HPP-160 | |||
| السعة/ القوة | kN | 400 | 630 | 800 | 1000 | 1000 | 1600 | ||
| قوة الرجوع | kN | 80 | 69 | 115 | 135 | 135 | 210 | ||
| أقصى ضغط هيدروليكي | mm | 25 | 25 | 25.5 | 25 | 25 | 26 | ||
| شوط الضربة (الانزلاق/ الاصطدام) | mm | 400 | 500 | 500 | 500 | 500 | 560 | ||
| عمق الممر | kN | 280 | 320 | 320 | 380 | 500 | 400 | ||
| ارتفاع الغلق | التسوية | mm | 600 | 700 | 700 | 700 | 750 | 900 | |
| الضغط (الكبس) | mm | 800 | 1000 | 1000 | 1000 | 1100 | 1120 | ||
| سرعة الانزلاق | شوط عاطل | مم/ ثانية | 110 | 130 | 70 | 75 | 75 | 75 | |
| الضغط | مم/ ثانية | 9-22 | 6-14 | 8-18 | 7-15 | 7-15 | 7-15 | ||
| الرجوع | مم/ ثانية | 110 | 125 | 100 | 90 | 90 | 110 | ||
| الدعامة | LR | التسوية | mm | 1100 | 1200 | 1200 | 1400 | 2000 | 1600 |
| الضغط (الكبس) | mm | 620 | 720 | 720 | 850 | 1000 | 1000 | ||
| FB | mm | 520 | 600 | 600 | 720 | 800 | 720 | ||
| الانزلاق | LR | mm | 560 | 620 | 700 | 700 | 700 | 700 | |
| FB | mm | 420 | 460 | 500 | 500 | 500 | 500 | ||
| ارتفاع الدعامة فوق الأرض | mm | 720 | 750 | 780 | 820 | 820 | 600 | ||
| فتح الدعامة | mm | φ120 | φ150 | φ180 | φ200 | φ200 | / | ||
| قياس الهيكل | LR | عند الاستقامة | mm | 1250 | 1280 | 1350 | 1400 | 2000 | 1600 |
| عند الضغط (الكبس) | mm | 1250 | 1280 | 1350 | 1400 | 1400 | 1600 | ||
| FB | mm | 1300 | 1450 | 1550 | 1900 | 2250 | 2300 | ||
| فوق السطح | التسوية | mm | 2600 | 2750 | 2860 | 2920 | 3020 | 3200 | |
| الضغط (الكبس) | mm | 2800 | 3050 | 3160 | 3220 | 3370 | 3350 | ||
| أسفل السطح | mm | / | / | / | / | / | / | ||
| طاقة المحرك الرئيسي | kW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 15 | ||
| الوزن | التسوية | kg | 2800 | 4200 | 5300 | 6400 | 7400 | 11000 | |
| الضغط (الكبس) | kg | 3000 | 4500 | 5500 | 6800 | 7800 | 12000 | ||
التكوين (أجزاء الآلة):
| الرقم | البند | الشركة المصنعة (مصنوع حسب معايير الشركات العالمية المرموقة) | تصنيع بمعايير عالية |
| 1 | نظام التحكم PLC | Mitsubishi ميتسوبيشي | Siemens |
| 2 | المحرك | WanNan شركة صينية رائدة | Siemens / Rexroth |
| 3 | المضخة | Anson (تايوان)، Yuken (اليابان) | Siemens / Rexroth |
| 4 | مضخة سيرفو | DAIKIN (اليابان) | DAIKIN (اليابان) |
| 5 | صمام اتجاهي | Yuken (اليابان) | Atos (إيطاليا)، Rexroth |
| 6 | صمام تناسبي | Yuken (اليابان) | Atos (إيطاليا)، Rexroth |
| 7 | صمام خرطوشة | Jeou Gang (تايوان)، SUN (الولايات المتحدة) | SUN, Atos, Rexroth |
| 8 | صمام التعبئة | TAI COLN (تايوان) | Atos (إيطاليا)، Rexroth |
| 9 | الوحدة الكهربائية | Schneider (فرنسا) | Schneider (فرنسا) |
| 10 | حاجز الوقاية من الضوء | LNTECH حاصل على شاهدة السلامة الأوروبية CE | LNTECH حاصل على شاهدة السلامة الأوروبية CE |
| 11 | شاشة لمس HMI)9 | Weinview (تايوان) | Siemens |
| 12 | مقياس الضغط | SKON (تايوان) | SKON (تايوان) |
| 13 | مشعب الضخ الهيدروليكي | صناعة تايوانية | صناعة تايوانية |
| لا تُستخدم أي مكونات أو أجزاء ذات جودة سيئة في منتجات شركتنا ACCURL من آلات الثني. | |||

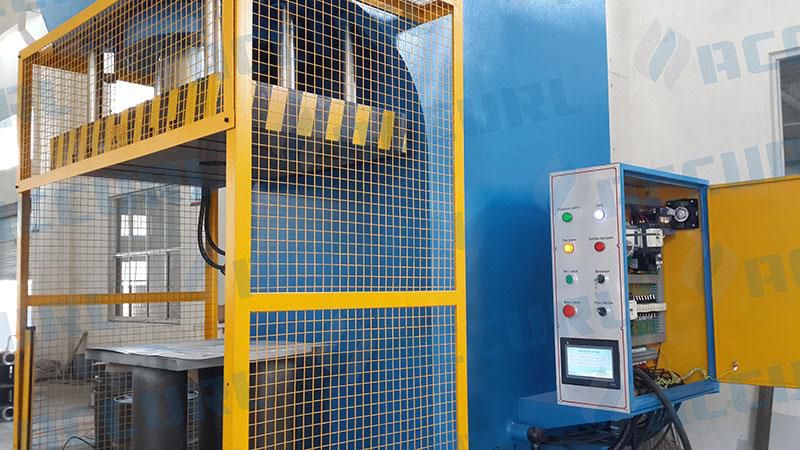

صور مفصلة
