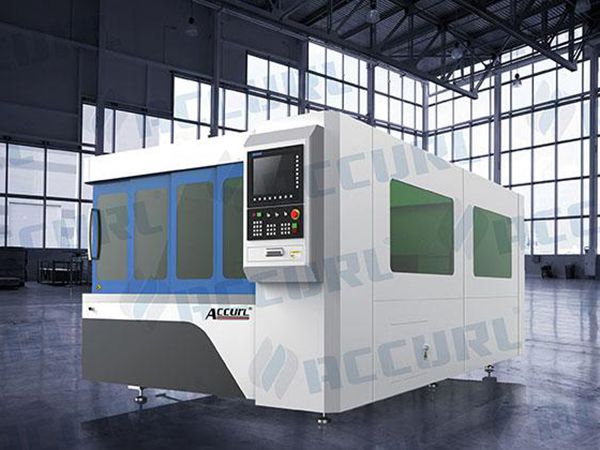

ماكينة CNC لقطع الصفائح المعدنية بألياف الليزر 700W

فريق ماكينة CNC للقطع بألياف الليزر ACCURL’s Genius قدموا أحدث نظام للقطع بليز الألياف عن طريق الإبتكار التكنولوجي أنتج سلسلة Genius KJG ، والتي تتميز بالموثوقية العلية جداً وجودة الدعامة العالية، لضمان مكانتها في مقدمة السوق.

ماكينة CNC لقطع الصفائح المعدنية بألياف الليزر 700W

الخصائص:
• تستخدم بسهولة وحدة التحكم Cypcut Windows CAD/CAM CNC.
• سهلة جداً في التشغيل.
• السرعة والسهولة في التركيب.
• التقليل من القيمة الإستثمارية والتكاليف.
• أفضل حل لكفاءة التكلفة لكل المتطلبات.
• مسار الدعامة المرن.
• قدرة الخرج العالية.
• الجودة البصرية (حسن المظهر) العالية.
• تقطيع أسرع يصل إلى 300 %
• كفاءة القابس الجداري العالية (أكبر من 30 %).
• قابلية التقطيع للنحاس، والنحاس الأصفر.
• رأسة القطع Raytools المتطور (مع السفع بتقاطع الهواء).
• الأداء العالي والرف ذو الدقة العالية ونظام التروس الصغيرة.
• نظام التحكم للصمام النسبي المزدوج لضغوط الغازات والنظام الخاص.

المعدة بالمواصفات الإخيارية:
• الطاولة بحركة كوكبية (ذهاب وإياب).
• قياس الطاولة 1500×4000 مم.
• قياس الطاولة 2000×4000 مم.
• نظام قطع الأنابيب (φ220mm / 3000mm).
• رأس القطع من PRECITEC – يدوي (من 500 إلى 1500 وات).
• الولايات المتحدة الأمريكية IPG\ nLIGHT \ الصين. طاقة ليزر الألياف (من 500 إلى 2000 وات).

المواد القابلة للتطبيق في ماكينة القطع بليزر الألياف:
قطع الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المطاوع، سبيكة الفولاذ، الفولاذ المجلفن، الفولاذ السيليكوني، فولاذ النوابض، فولاذ التيتانيم، الصفائح المجلفنة، الصفائح الحديدية، صفائح inox، الألمنيوم، النحاس، النحاس الأصفر والصفائح المعدنية الأخرى، الألواح المعدنية، الأنابيب المعدنية والمواسير.

المواصفات الفنية:
طاقة الليزر 700W ماكينة القطع بألياف الليزر
مصدر الليزر جهاز رنين ليزر الألياف IPG أمريكا \ روسيا
السطح المعالج (الطول×العرض) 3000mm x 1500mm
تحكم CNC Shanghai FISCUT CypCut
رأس الليزر أدوات الأشعة السويسرية
مصدر الطاقة AC380V±5% 50/60Hz (3 phase)
القدرة الكهربائية الكلية 12KW
دقة التموضع للمحاور X، Y و Z +0.03mm
دقة إعادة التموضع للمحاور X، Y و Z +0.02mm
أقصى سرعة للتموضع للمحاور X، Y و Z 72m/min
التسارع 1g
أقصى حمل لطاولة العمل 800kg
نمط برمجة الرسم الفورمات تستورد مباشرةAI, DWG, PLT, DXF
وزن الماكينة 5 طن
*** ملاحظة: كمنتجات يتم تحديثها بإستمرار، من فضلك اتصل بنا للتعرف على آخر المواصفات. ***
الأجزاء الرئيسية:
اسم الأداة ملاحظات
جهاز رنين ليزر الألياف IPG (أمريكا\روسيا) / 700W
محرك المؤازرة ومشغل التوجيه DELTA (تايوان)
قضيب برغي الكرات HIWIN (تايوان)
الموجه الخطي HIWIN (تايوان)
رف التروس YYC (تايوان)
رأس الليزر RAYTOOLS (سويسرا)
المبرد HAN LI (الصين)
المتحكم FISCUT (الصين)
صمام الغاز النسبي SMC (اليابان)
صندوق تروس تخفيض السرعة APEX (تايوان)
حد سمك القطع:
المادة حد سمك القطع
الفولاذ الكربوني 8mm
الفولاذ المقاوم للصدأ 5mm
الألمنيوم 3mm
النحاس الأصفر 3mm
النحاس 2mm
صور مفصلة
  •  المعالجة الحرارية للهيكل المعالجة الحرارية للهيكل
  •  طاقة ليزر الألياف  IPG 700w طاقة ليزر الألياف IPG 700w
  •  رأس القط بالليزر رأس القط بالليزر
  •  الموجه الخطي والرف الموجه الخطي والرف
  • تروس تخفيض السرعة Shimpo من اليابان تروس تخفيض السرعة Shimpo من اليابان
