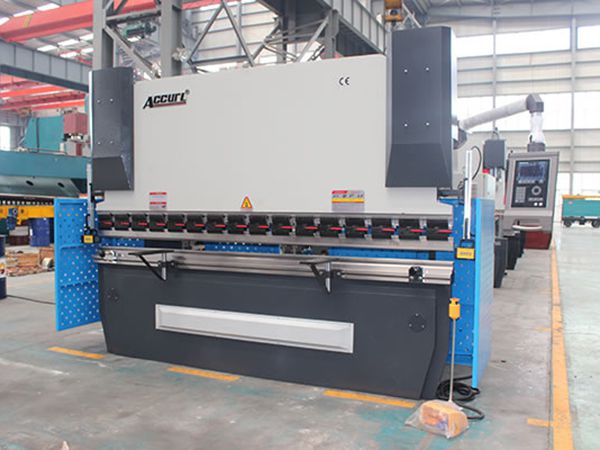

آلة الثني الهيدروليكية CNC بـ 3 محاور

آلة الثني الهيدروليكية CNC بـ 3 محاور الخاصة بـ ACCURL هي عبارة عن آلة قوية لإنحناء المعدن التي تم تصميمها من أجل زيادة قدرة وكفاءة تشكيل المعدن الخاص بك بشكل كبير.
هذه السلسلة لآلة الثني الهيدروليكية CNC تتميز بجهاز تحكم CNC سهل الإستخدام الذي يسمح لك لإدخال إعدادات التشغيل التي تُمكن الآلة أن تقوم بإتمام عملية ثني المعدن بشكل دقيق وبسرعة. آلالات تشكيل المعادن لقد تم تصنيعها بشكل خاص للعمليات التي تتطلب الكثير من عمليات الثني المعقدة ويمكن أن تقوم بعمل إنحناء أو ثني مزدوج على أجزاء عمل مفردة بدون تخفيض السرعة.

آلة الثني الهيدروليكية CNC بـ 3 محاور

السرعة والطاقة العالية
1. الأسطوانات المتزامنة يتم إستخدامها من أجل تحقيق عمليات ثني دقيقة وثابتة.
2. إستخدام 3 محاور عند بدأ التشغيل.
3. لقد تم تصميم كل آلات الثني الهيدروليكية ACCURL CNC عن طريق إستخدام برمجة 3D بالأعمال القوية وتم تصنيعهم عن طريق إستخدام فولاذ ST44-1 متقدم.
4. قضيب علوي قوي يعمل على 8 رولمانات بلي بدقة ثني 0.01mm.
5. أجزاء تصنيع الأدوات لآلة الثني الهيدروليكية CNC بـ 3 محاور يتم توفيرها عن طريق مصانع ذات علامة تجارية حسنة السمعة.
6. مضخة ذات ضغط عالي ومنخفضة الضوضاء.

المزايا العامة لآلة الثني الهيدروليكية CNC بـ 3 محاور
1. أذرع دعم أمامية قابلة للتعديل لطول الآلة.
2. أسطوانات مطلية بالكروم مصنوعة بدقة 0.001mm بمكابس قوية.

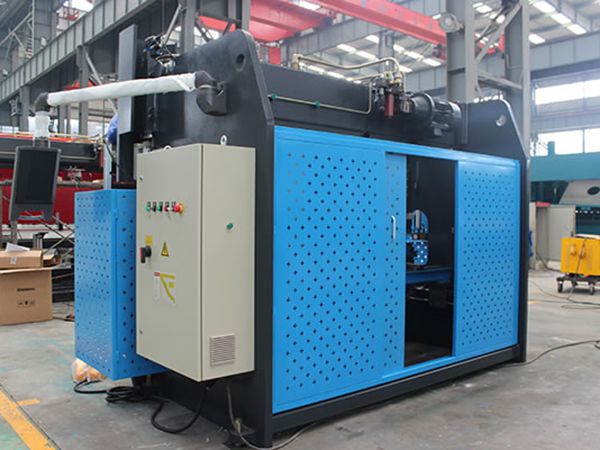

3. النظام الهيدروليكي تم تصنيعها عن طريق Bosch-Rexroth وفقاً لمعايير CE.
4. إثنين من الخلايا الضوئية موجودة على الجوانب لجهاز الحماية الخلفي.
5. تعديل الأدوات بسرعة وبسهولة.
6. الموازين الخطية البصرية حساسة تصل إلى ± 0.01mm.
7. أسطوانات متزامنة توفر لآلة الثني الهيدروليكية أقصى دقة بالإتساق.
8. جهاز التحكم DELEM DA52S CNC متعدد الوظائف.
9. نظام مقياس خلفي بـ 2 محور (X=800 mm and R)، مع ± 0,01 mm. بشكل تكراري، يتحرك على طول قضيب التوجيه وبرغي كروي.
10. يتم التحكم في طول الثني عن طريق جهاز التحكم CNC، أطراف مقياس خلفي قابلة للطي من أجل الثني العكسي.
11. إلكترونيات Siemens.
12. فحص المحور أوتوماتيكياً عند إستخدامه.
13. غطاء الحماية الجانبي يلبي قوانين CE.

أفضل حل لثني الصفائح المعدنية
1. عمليات ثني إقتصادية ودقيقة.
2. إنحناءات دقيقة، طويلة وعميقة.
3. نظام التحديب الحساس بشكل مستمر.
4. إطار قوي بهيكل متين.
5. الصيانة السهلة.

آلات الثني ACCURL تتيح للمستخدمين القيام بالثني بشكل أعمق وأطول بنتائج ملائمة بالمقارنة بالعلامات التجارية الأخرى.
تصميمات قياسية لآلة الثني الهيدروليكية CNC بـ 3 محاور

1. أجزاء القطع تخضع لمعاملة تقوية خاصة.
2. أذرع دعم أمامية منزلقة بإرتفاع قابل للتعديل.

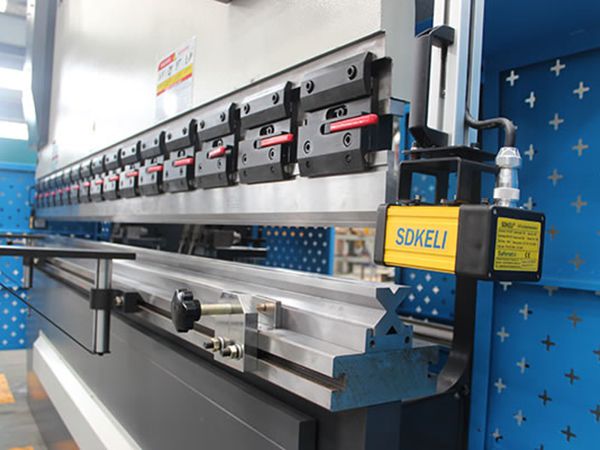

3. نظام تثبيت Promecam.
4. جهاز التحكم Delem DA52s CNC.
5. مقياس خلفي المتحكم فيه CNC X=800mm.
6. عمق الممر 410 mm.
7. مقياس خلفي بطرفين.
8. مقاييس في البوصات والقياسات المترية.
9. نظام تحديب هيدروليكي/بمحرك.
10. يتم تصنيع الدواسة القدمية وفقاً لمعايير CE ولها القدرة على القيام بإنحناءات متعددة ومفردة.
11. يتم تركيب إثنين من الخلايا الضوئية لأغطية الحماية الخلفية لتحقيق سلامة المستخدمين.
12. أسطوانات مغطية وعارضة علوية.
13. متطلبات كهربائية ذات التعديل المسبق على أساس موقع العملاء.

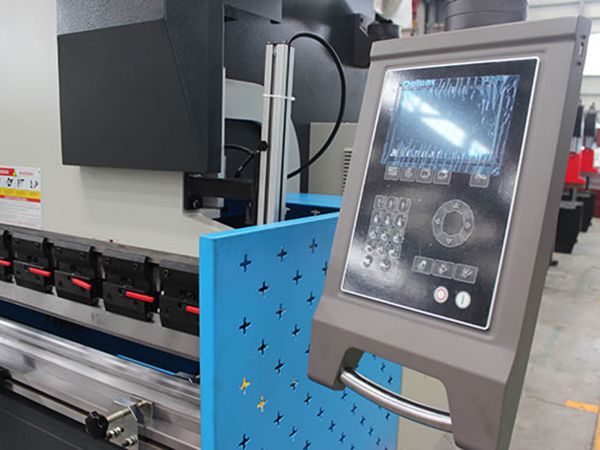

نظام التحكم Delem DA52s CNC لآلة الثني الهيدروليكية CNC
1. برمجة الصفحة المفردة، الرقمية.
2. تصفح Hotkey.
3. شاشة LCD ملونة 6.4" VGA (TFT).
4. يصل إلى 4 محاور (Y1،Y2، و 2 محاور إضافية).
5. التحكم بالتحديب.
6. الأدوات/المواد/مكتبة المنتج
7. مداخل USB لتوصيل ذاكرة خارجية.
8. محرك سيرفو، عاكس تردد وتحكم AC لمقياس خلفي.
9. نظام الحلول الحسابية بالتحكم بمحور Y المتقدم لصمامات حلقية مغلقة ومفتوحة.

المواصفات

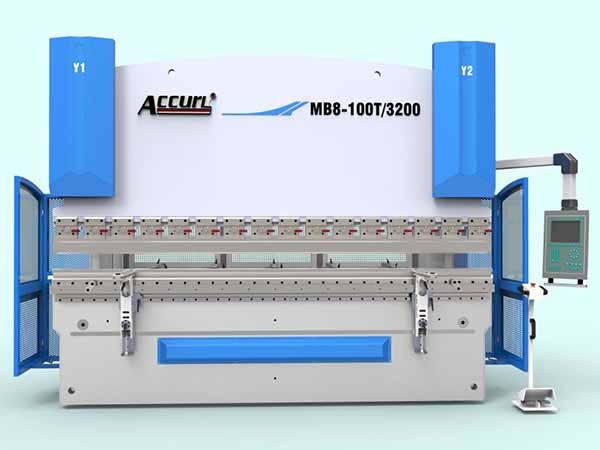

النموذج
(SC-MB8)
63T×1500 63T×2500 100T×3200 100T×4200 160T×3200 160T×4200 250T×3200
السعة kN 630 630 1000 1000 1600 1600 2500
الطول الأقصى للثني ملمتر 1500 2500 3200 4200 3200 4200 3200
المسافة فيما بين الأعمدة ملمتر 1100 2060 2700 3700 2700 3700 2700
الارتفاع الأقصى لقالب الثني ملمتر 430 430 480 480 480 480 480
شوط الانزلاق ملمتر 200 200 200 200 200 200 200
عمق اللحام الدرزي ملمتر 370 370 400 400 400 400 400
عرض الدعامة ملمتر 150 150 200 200 200 200 200
سرعة الهبوط ملمتردقيقة 100 100 130 130 130 130 110
سرعة الضغط ملمتردقيقة 8 8 10 10 10 10 10
سرعة العودة ملمتردقيقة 100 100 125 125 125 125 110
شوط أداة موضعة قطع الشغل الخلفية ملمتر 500 500 500 500 500 500 500
الحجم الإجمالي L ملمتر 1825 2825 3500 4500 3500 4500 3500
W ملمتر 1650 1650 1650 1650 1650 1650 1730
H ملمتر 2600 2430 2540 2540 2580 2580 2580
الوزن كلغ 4600 5600 8000 9500 10000 12000 15000
النموذج
(SC-MB8)
250T×4200 300T×3000 300T×4000 300T×6000 400T×4000 400T×5000 400T×6000
السعة kN 2500 3000 3000 3000 4000 4000 4000
الطول الأقصى للثني ملمتر 4200 3000 4000 6000 4000 5000 6000
المسافة فيما بين الأعمدة ملمتر 3700 2500 3150 5050 3150 4050 5050
الارتفاع الأقصى لقالب الثني ملمتر 480 480 480 480 480 480 480
شوط الانزلاق ملمتر 200 200 200 200 320 320 320
عمق اللحام الدرزي ملمتر 400 400 400 400 400 400 400
عرض الدعامة ملمتر 200 250 250 250 250 250 250
سرعة الهبوط ملمتر دقيقة 110 80 80 80 80 80 80
سرعة الضغط ملمتر دقيقة 10 8 8 8 8 8 8
سرعة العودة ملمتر دقيقة 110 85 85 85 80 80 80
شوط أداة موضعة قطع الشغل الخلفية ملمتر 500 500 500 500 500 500 500
الحجم الإجمالي L ملمتر 4500 3300 4300 6400 4300 5300 6400
W ملمتر 1730 1950 1950 2000 2100 2100 2100
H ملمتر 2580 2670 2670 2950 3100 3100 3170
الوزن كلغ 17000 20000 22000 30000 27000 32000 38000
الصور المفصلة
  • آلة الثني الهيدروليكية CNC بـ 3 محاور
  • آلة الثني الهيدروليكية CNC بـ 3 محاور
  • آلة الثني الهيدروليكية CNC بـ 3 محاور
  • آلة الثني الهيدروليكية CNC بـ 3 محاور
