مكبس هيدروليكي بأربعة أعمدة (تشكيل مزدوج الفعل)

إن المكبس الهيدروليكي بأربعة أعمدة هو عبارة عن آلة كبس للسحب العميق ذات فعل مزدوج تُستخدم للقيام بأشغال معدنية أكثر تعقيداً. إن المكونات مزدوجة الفعل للمكبس الهيدروليكي تساعد على إنتاج قطع معدنية مشكلة من دون أي تجاعيد وزيادة سرعة خط تشكيل المعادن بشكل كبير.

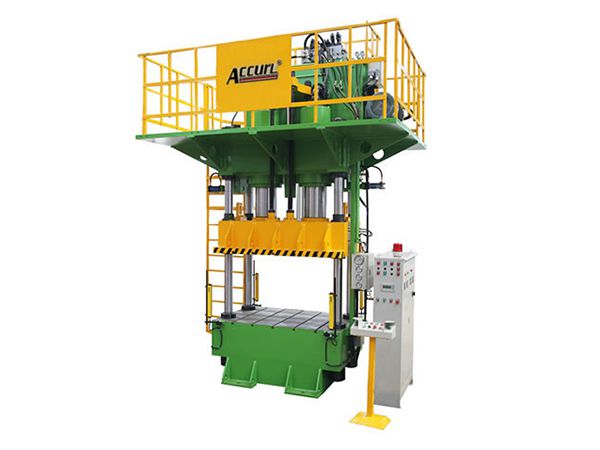

مكبس هيدروليكي بأربعة أعمدة (تشكيل مزدوج الفعل)

الممزيات الأساسية
1. إن المكبس الهيدروليكي ذات أربعة أعمدة يستخدم صمام خرطوشة ذو إتجاهين للقيام بتحكم عالي على نسبة التدفق.
2. يتم التحكم بالنظام الكهربائي الخاص بالمكبس الهيدروليكي بنظام التحكم PLC للحصول على تشغيل مريح.
3. إن المكبس يتميز بسرعة التشغيل العالية في حالات عدم التحميل.
4. إن هذه السلسلة من المكابس الهيدروليكية ذات أربعة أعمدة مصممة خصيصاً للعديد من وظائف تشكيل الصفائح المعدنية، مثل التشكيل، التشفير، العطف والختم.
5. إن المكبس ذو تشكيل مزدوج يعمل بموثوقية في خلال التشغيل بسرعة عالية ويقوم بعرض كمية كبيرة من الطاقة مع كفاءة طاقة قصوى.

مواصفات المكبس الهيدروليكي


YL28- 100/150 YL28- 160/250 YL28- 200/315 YF28- 400/650 YL28- 500/820 YL28- 630/1030
القدرة kN 1500 2500 3150 6300 8200 10300
قطعة الإنزلاق للسحب قوة السحب kN 1000 1600 2000 4000 5000 6300
قطعة الإنزلاق للكبس قوة الكبس kN 125×4=500 225×4=900 288×4=1152 630×4=2520 800×4=3200 1000×4=4000
قوة الإخراج kN 190 280 400 630 1000 1250
قطعة الإنزلاق للسحب قوة الرجوع kN 165 210 240 500 900 850
قطعة الإنزلاق للكبس قوة الرجوع kN 29×4=116 41×4=164 66×4=264 134×4=536 150×4=600 240×4=960
أقصى ضغط هيدروليكي MPa 25 25 25 25 25 25
الثقب المركزي لقطعة الإنزلاق للكبس mm φ350 φ450 φ550 800×800 1400×800 1600×1000
أقصى إرتفاع لغلق قطعة الإنزلاق للسحب mm 900 1100 1250 1500 1600 1800
أقصى إرتفاع لغلق قطعة الإنزلاق للكبس mm 650 800 900 1050 1100 1250
أقصى شوط لقطعة الإنزلاق للسحب mm 500 560 710 800 800 900
أقصى شوط لقطعة الإنزلاق للكبس mm 500 560 710 800 800 900
شوط الإخراج mm 200 200 250 350 350 400
قطعة الإنزلاق للسحب LR mm 800 1120 1200 1600 2200 2500
FB mm 800 1000 1200 1600 1600 1800
قطعة الإنزلاق للكبس LR mm 800 1120 1200 1600 2200 2500
FB mm 800 1000 1200 1600 1600 1800
سرعة قطعة الإنزلاق للسحب شوط راكد mm/s 80 100 120 120 130 150
الكبس mm/s 8-20 8-20 8-20 5-12 7-15 7-15
الرجوع mm/s 120 140 150 85 80 105
سرعة قطعة الإنزلاق للكبس شوط راكد mm/s 70 80 90 100 110 130
الكبس mm/s 16-40 15-35 15-35 8-20 9-23 9-23
الرجوع mm/s 170 170 135 90 120 95
لوحة القاعدة LR mm 800 1120 1200 1600 2200 2500
FB mm 800 1000 1200 1600 1600 1800
الحجم الكلي LR mm 2700 3200 3600 4100 4800 5300
FB mm 1400 1500 1700 1800 2000 2200
فوق الأرض mm 3300 3900 4300 4800 5200 5700
قوة المحرك kW 5.5+5.5+3
=14
7.5+7.5+3
=18
15+7.5+4
=26.5
15+15+4
=34
22+22+7.5
=51.5
30+30+7.5
=67.5
الوزن kg 7200 12500 17500 38000 62000 85000
