آلة تخريم CNC(تخريم دوار)
حلول التخريم من حيث الأداء والأثمان
بتقديم خيارات فيما بين منتجاتنا من الآلات، سلسلة Q، والآلات التقليدية سلسلة HPI على النمط البرجي، فإننا في شركة Haco نقدم نطاقا واسعا من حلول التخريم سواء من حيث أثمانها أو من حيث أداؤها.

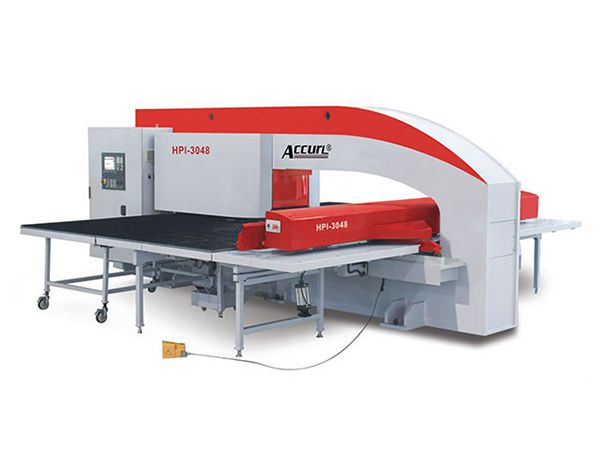

يقدم المكبس البرجي CNC، سلسلة HPI هيكلا على شكل O، ويتميز بصلابته وبدقته الهندسية العالية. ويتمييز أيضا بقدرة كبيرة هي 30 طن متري وبمقدوره الاشتغال على الفولاذ الطري بسمك يصل إلى 6,5 ملمتر.
يتم تصنيع الأجزاء الميكانيكية للمكبس الهيدرولي H+L وفقا للمعايير المعمول بها في هذا المجال. ويقوم الجهاز الإلكتروني HS3 للتحكم في الشوط، بمراقبة سرعة وشوط آلة التخريم الهيدرولية CNCذات القدرة البالغة 30 طن.
ويتم تجهيز الآلة CNC سلسلة HPI بحاملة عدة برجية تتركب من 30 قسم (محطة). وتأتي بقسمي "D" معياريين بتقسيم ذاتي. وهناك قسمان إضافيان بتقسيم أوتوماتي على سبيل الاختيار.
يأتي المكبس البرجي سلسلة HPI بجهاز للتحكمSiemens 802D SL، وهو يجمع كل مكونات الـ CNC (NC، وPLC وHMI)، وجهاز التحكم في الحركة في وحدة واحدة.
إن أحد أهم العناصر أثناء القيام بعملية التخريم هو تثبيت الرقائق في الوقت الذي يكون فيه كل من المحور X والمحور Y في حالة حركة. فالطاولة لا تكون موصولة مع المحور Y وبالتالي فهي لا تتحرك، وبالتالي فمشابك اللوحة هي ما يقوم بنقل الرقاقات على الطاولة. وتأتي هذه الأخيرة في الآلات، سلسلة HPI بِكُرات وفراشي بغرض تسهيل نقل مختلف الرقاقات وذلك بدون إحداث أي ضجيج.
عند تصميم الآلة، سلسلة ATT كانت السلامة هي أحد العناصر الأساسية التي تم أخذها بعين الاعتبار. ويتم القيام بهذا الأمر بواسطة نظام الكشف البصري المعتمد من قبل CE، والذي يتم وضعه في منطقة تشغيل الآلة.
- تتوفر معدات تشكيل المعادن هذه على قوة تخريم هيدرولية تبلغ 30 طن.
- يبلغ عمق التلحيم الدرزي Y= 1500 ملمتر.
- تأتي بهيكل على شكل O من أجل ضمان حد أقصى من الصلابة والدقة.
- تأتي بمعدات على النمط البرجي.
- تقوم بإعادة موضعة الرقاقات بشكل أوتوماتي.
- تتوفر على عدد أقسام (محطات) يصل إلى 4 أقسام، وكلها ذات تقسيم أوتوماتي.
- إنها تتوفر على جهاز التحكم CNC من العلامة التجارية Siemens.
- إنها تأتي بطاولة تجمع فيما بين الكرات والفراشي من أجل ضمان تحرك مثالي للرقاقات.
- إنها تتوافق مع معايير السلامة.
| الموديل | MVD-HPI-30 | |||||
| قدرة التخريم | kN | 300 | 300 | 300 | 300 | 300 |
| الرقاقات القصوى للمعالجة (إعادة الموضعة) |
ملمتر | 1250 | 1250 | 1250 | 1500 | 1500 |
| 2500 | 4000 | 5000 | 4000 | 5000 | ||
| شوط الانزلاق | ملمتر | 32 | 32 | 32 | 32 | 32 |
| السمك الأقصى للوحة | ملمتر | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| القطر الأقصى للتخريم | ملمتر | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| عدد القوالب | pc | 30 | 30 | 30 | 30 | 30 |
| دقة التخريم | ملمتر | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
| انزلاق SPM | ملمتر | 600/*900 | 600/*900 | 600/*900 | 600/*900 | 600/*900 |
| السرعة القصوى | متردقيقة | 106 | 106 | 106 | 106 | 106 |
| الهيكل | مستقيم | مستقيم | مستقيم | مستقيم | Straight | |
| النوع O | النوع O | النوع O | النوع O | O-Type | ||
| عمق التلحيم الدرزي | ملمتر | 1275 | 1275 | 1275 | 1525 | 1525 |
| محور التحكم | pc | 4 | 4 | 4 | 4 | 4 |
| سرعة البرج | دقيقة دورة | 30 | 30 | 30 | 30 | 30 |
| القطر الأقصى لتخريم المحطة الدوارة | ملمتر | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| القدرة | kw | 25 | 25 | 25 | 25 | 25 |
| الوزن الأقصى | كلغ | 156 | 156 | 210 | 210 | 235 |
| الضغط الهوائي | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| الحجم الإجمالي (FB×LR×H) | ملمتر | 5050×2700×2010 | 5050×4200×2010 | 5050×5200×2010 | 5650×4200×2010 | 5650×5200×2010 |
| الوزن | طن | 19.5 | 20 | 20.5 | 21.5 | 22 |
برأس التخريم الهيدرولي العالي السرعة بقوة 22 أو 30 طن، وبأبعاد الرقاقات 2000 * 1500 ملمتر ومحور دوران جميع المعدات، فآلة التخريم Q3 هي من أفضل آلات التخريم البرجية CNC. وتسمح لها طاولاتها المدعومة، وأسطوانات إعادة الموضعة المعيارية لديها بمعالجة سهلة للرقاقات ذات الأحجام المعيارية.
ويقدم لكم جهاز التحكم في البيانات TPS 84S كل ما تحتاجونه للاستجابة للطلب المتزايد في ميدان التخريم المعاصر. فالتحكم في السرعة، والمعالجة السريعة وواجهة المستخدم البسيطة لدى منتجاتنا من آلات التخريم كلها عوامل تخلق نظاما مبتكرا للقيام بكل من العمليات البسيطة والعمليات الصعبة على السواء. فمن الفكرة المبدئية إلى التجسيم النهائي لها يبقى جهاز التحكم في البيانات TPS 84S شريككم المثالي.
- إنها تتوفر على على رأس تخريم عالي السرعة.
- إنها تأتي بجهاز للتحكم بشاشة لمسية وقابل لبرمجة البيانات.
- إعادة موضعة الأسطوانات (أسطوانتان في الجهة العليا وأسطوانتان في الجهة السفلى).
- إنها تأتي بمشابك الرقاقات الهيدرولية.
- إنها تأتي بمخمدات الاهتزاز.
- إنها تأتي بـ 12 إلى 20 قسم للمعدات مع حاملات العدة.
- جهاز امتصاص
- جهاز امتصاص خردة المعادن.
- تأتي بفتحة للتخلص من النفايات بـ 300x470mm.
- إنها تسمح بترتيب سريع للمعدات.
- تأتي بإنارة توفر السلامة البصرية الضرورية حسب المعايير CE.
- آلة أوتوماتية لرش الزيت.
| الموديل | MP7-30 هيدرولية | MP8-30 هيدرولية | MP10-30 هيدرولية | ||||||
| القدرة | kN | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| الرقاقات القصوى للمعالجة (إعادة الموضعة) |
ملمتر | 1250×2500 | 1250×4000 | 1250×2500 | 1250×4000 | 1250×2500 | 1250×4000 | 1250×5000 | 1500×5000 |
| الوزن الأقصى | كلغ | 156 | 156 | 156 | 156 | 156 | 156 | 210 | 235 |
| السرعة القصوى | ملمتر متر | 106 | 106 | 106 | 106 | 106 | 106 | 106 | 106 |
| السمك الأقصى للوحة | ملمتر | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| القطر الأقصى للتخريم | ملمتر | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 |
| عدد القوالب | ↑ | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 |
| دقة التخريم | ملمتر | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| تردد التخريم | hpm | 270 | 270 | 450/※600 | 450/※600 | 600/※450 | 600/※450 | 600/※450 | 600/※450 |
| الهيكل | هيكل مزدوج C | هيكل مزدوج C | هيكل مزدوج C | هيكل مزدوج C | مستقيم | مستقيم | مستقيم | مستقيم | |
| النوع O | النوع O | النوع O | النوع O | ||||||
| محور التحكم | ↑ | 4/※3 | 4/※3 | 4/※3 | 4/※3 | 4/※3 | 4/※3 | 4/※3 | 4/※3 |
| القطر الأقصى لتخريم المحطة الدوارة |
ملمتر | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 |
| الضغط الهوائي | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| الوزن | طن | 14 | 14.5 | 14.5 | 15 | 19.5 | 20 | 20.5 | 22 |
| الحجم الإجمالي | ملمتر | 5340×2700 ×2150 |
5340×4200 ×2150 |
5340×2700 ×2150 |
5340×4200 ×2150 |
5400×2700 ×2200 |
5400×4200 ×2200 |
5400×4200 ×2200 |
6100×4200 ×2200 |
