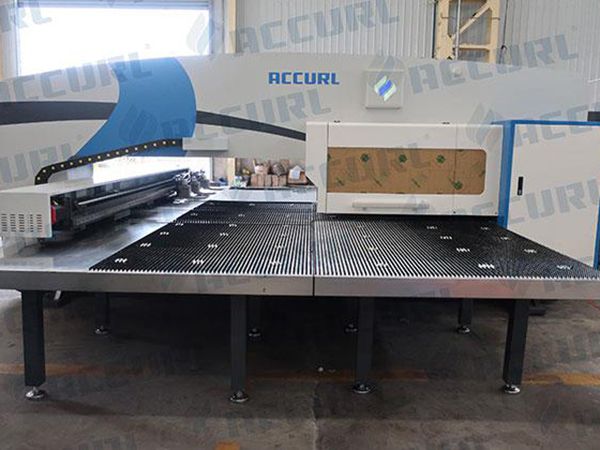

آلة التخريم CNC البرجية بوحدة مؤازرة 50 Ton

آلة التخريم CNC البرجية بوحدة مؤازرة 50 Ton

آلة التخريم CNC هي الآلة التي تحول ورشة العمل إلى ورشة واحدة ذات إنتاج عالي
الأداء العالي

المرونة في الأدوات المتعدد
آلة التخريم CNC من سلسلة ACCURL®MAX-SF هي جيل جديد من آلة التخريم البرجية ذات المؤازرة الهيدروليكية، والاستفادة من نفس مميزات الجيل السابق من الآلات ذات الموثوقية والمتانة العالية. وبإجهزة ألمانية متقدمة ذات نظام هيدروليكي مؤازر H + L، والتي تجعل من قدرة تخريم الآلة قوية، حتى بالنسبة للصفائح السميكة، حيث تقدم وظائف متعددة لتخريم، والتشكيل، والقص الأسطواني، ومع مرور الوقت والتحسين الكبير في المواد المستخدمة. وعلاوة على ذلك، السرعة والدقة العالية، وتفير الطاقة، والبناء المتكامل الذي يقلل من تكلفة الصيانة.

نظام المؤازرة المتقدم:
• جهاز CNمزود بنظام هيدروليكي مؤازرة متقدم بصمام ضغط عالي الدقة في التحكم بالسرعة والحجم وتدفق الزيت.
• للسيطره على مسافات تخريم الـ RAM على كلا الطرفين، حيث يصبح كل من أرتفاع وعمق التخريم مبرمج بدقة 0.1 مم.
• هيكل الجهاز مصمم بشكل فريد مما يضمن التقليل من صيانة الوقائية.
• آلة التخريم بمحرك المؤازرة AC يمكن برمجتها بمختلف التطبيقات.

1. تطبيقات عالية السرعة
2. تطبيقات منخفضة الضوضاء
3. تطبيقات التشكيل

تستخدم آلة تخريم بالمؤازرة محرك علبة التروس المباشرة التي تزود بالقوة والسرعة، حيث يسمح الجهاز للمستخدم بضبط التدريجي لضربات التخريم واستيعاب أي متطلبات لضغط المنحى.

تكنولوجيا الفهرسة التلقائية بتركيبة متعددة الأدوات
• محركات مؤازرة مزدوجة ومتزامنة للسيطرة على وظائف المؤشر التلقائي (auto index).
• 2 D من محطات التفريز الآلي ذات الأدوات المتعددة، لأي من 3 B أو 8 A .
• قادرة على تموضع كل أداة فردية ضمن مجموعة الأدوات المتعددة 3 B وا 8 A.
• 24 محطة ذات احجام مختلفة بما في ذلك 4 من محطات الفهرسة الآلية ذات الأدوات المتعددة، وبالتالي يمكن استخدام مجموعه من 24 إلى 52 أداة.
• قادرة على تشغيل المقود، والحفر والتشكيل للأدوات ووضع العلامة.

تشكيلات البرج
تشكيلات البرج A B C D D-AI
32 محطة-2 فهرسة آلية 16 12 2 0 2
32 محطة-3 فهرسة آلية 16 12 1 0 3
42 محطة-4 فهرسة آلية 20 16 2 0 4
52 محطة – 2 فهرسة آلية 30 14 4 2 2

سلسلة ACCURL تتوافق مع سماكة أدوات البرج، ومع مجموعة واسعة من الأدوات المتخصصة ومع رام قابل للبرمجة وهذا يعني أن الـ ACCURL يمكن أن تقدم لأي تطبيق.

المعدة بالمواصفات القياسية:
• نظام التخريم المباشر بمحرك مؤازرة Accurl.
• آلة Fanuc CNC ذات محرك مؤازرة وديناميكي عالي الدقة وبمفاتيح مشفرة من سلسلة ألفا.
• 3 مشابك لإعادة التموضع الآلي ومفاتيح التحميل.
• نظام التحكم Oi-PO لجهاز الـ CNC من سلسلة FANUC.
• مساكة عمل مصنوعة من الألومنيوم. (work holder).
• نظام أداة التشحيم (Airblow).
• لوحة تحكم مستقلة.
• التحكم بدواسة القدم.
• تظام السلامة وأدوات الاتصاق
• 1 البرمجيات ( برنامج Lantek أو RADAN ).
• برج محطات من 24 أو 42.
• مؤشر رقمي لدرجة حرارة الزيت.
• ورق مفاتيح متنقلة (Sheet jumping switches )
• صندوق المخلفات.
• سلاسل حماية محيطة بالجهاز ( نظام السلامة).

المواصفات
الصنف الوحدة MAX-SF-50T
قدرة الخرم طن 50
طول اجتياز المحور X mm 2500±10
طول اجتياز المحور Y مم 1250±10
أقصى حجم للصفائح المعدنية مم 1250x4980
أقصى سماكة للصفائح مم 8.35
أقصى كتلة للمواد كجم 110
سرعة اجتياز المحور X متر/ لدقيقة 100
سرعة اجتياز المحور Y متر/ لدقيقة 80
أقصى سرعة للاجتياز متر/ لدقيقة 128
سرعة الخرم في ملعب 25مم خرم/ لدقيقة 450
سرعة القضم ( مدة الخرم 4 مم، في ملعب 1 مم) خرم/ لدقيقة 1200
نوع الأدوات Thick turret
أقصى قطر للضربة مم 88.9
عدد محطات الأدوات 32 / 42 / 52
عدد مؤشر المحطات التلقائي pcs(type) 4(2B+2C) / 3(2B+1C) / 2(1B+1C)
سرعة دورات البرج rpm 33
سرعة مؤشر الدوران التلقائي rpm 100
رام مسافة الضربات أو الكمات مم 0~31
جدول العمل Brush
عدد المشابك الورقية pcs 3
إمدادات الطاقة NL/min 250
إمدادات التهوية bar 6
ضغط الهواء Litre 275
أبعاد الآلة ( الطول × العرض× الإرتفاع) مم 5940x5220x2420
الوزن الصافي (approx.) kgf 15,000
حجم صندوق التحكم مم 1350x700x2185
نظام التحكم CNC FANUC Oi-PD
عدد المحاور القابلة للتحكم Axis 4
ذاكرة رام (RAM) KB 512
واجهة تسلسلية RS232/RJ45/PCMCIA
دقة التخريم * مم ±0.1
• المواصفات تخضع للتغير دون إشعار مسبق.
• معدل التسارع/ وتباطؤ لمحور X/ Y يعتمد على وزن المواد.
• سرعة الخرم يعتمد على الظروف المعالجة، مثل مدى الضربة، والتسارع/ والتباطؤ لسرعة المحور.

صور مفصلة

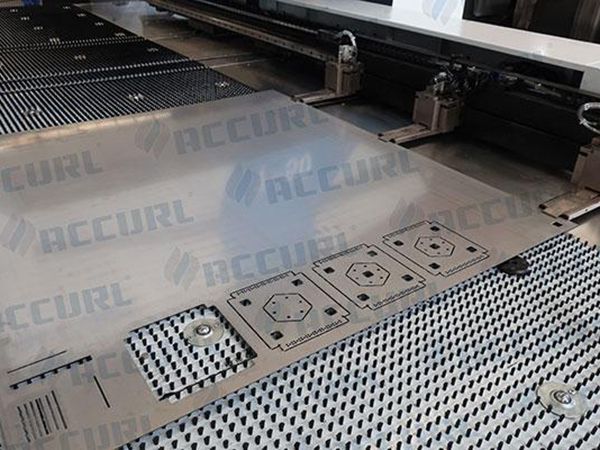

  •  نظام إعادة تموضع المشابك ومفاتيح التحويل.  نظام إعادة تموضع المشابك ومفاتيح التحويل.

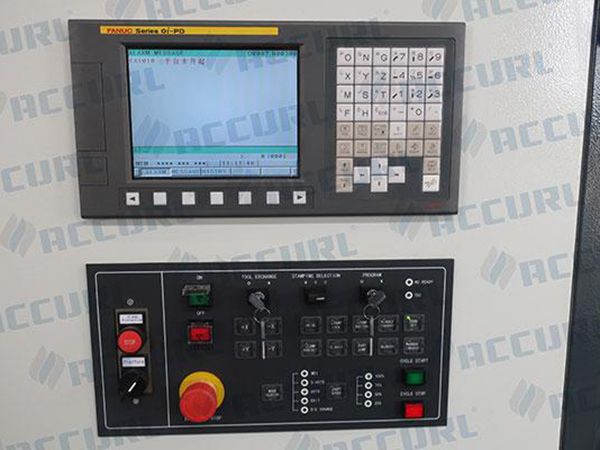

  •  نظام التحكم Oi-PO لآلة التخريم CNC من سلسلة FANUC. نظام التحكم Oi-PO لآلة التخريم CNC من سلسلة FANUC.

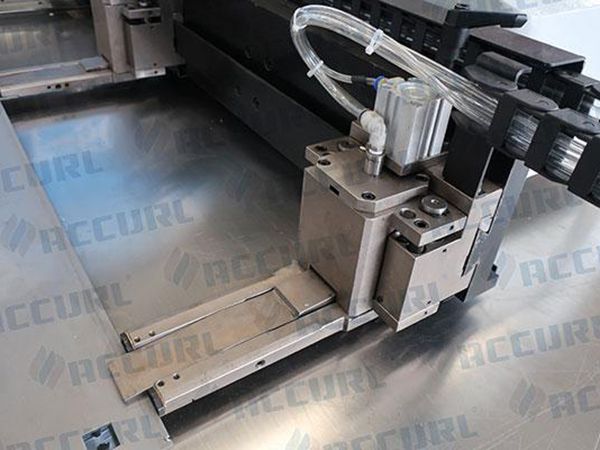

  •  مشابك متينة لآلة التخريم Accurl CNC. مشابك متينة لآلة التخريم Accurl CNC.

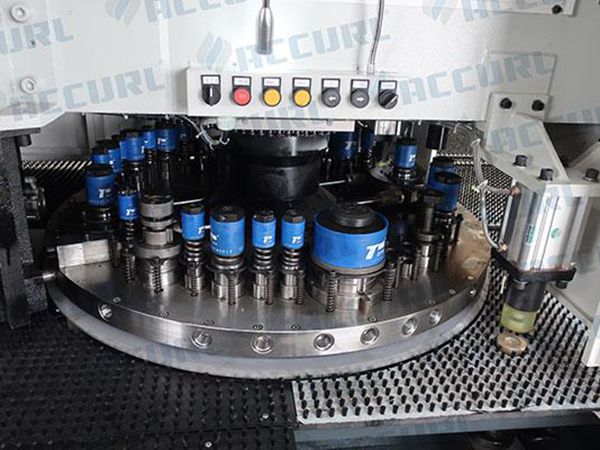

  •  برج ذات 32 محطة . برج ذات 32 محطة .
