آلة التخريم CNC البرجية للصفائح المعدنية 50 Ton

آلة التخريم CNC البرجية للصفائح المعدنية Ton 50

تكنولوجيا الفهرسة التلقائية بتركيبة متعددة الأدوات
الأداء العالي:

من خلال توفير الخيارات بين ماكينات سلسلة MAX والنوع البربجي السميك الكلاسيكي لسلسلة T، بكل فخر توفر شركة ACCURLنطاق متكامل من الحلول للأداء ومتطلبات مدى السعر.

ACCURL®MAX-T هي سلسلة من مكابس التخريم تتوفر على شكل O، وتتميز بصلابة ممتازة ودقة هندسية عالية. حيث تصل قدرة طاقتها إلى 30 طن متري وهي قادره على العمل في الفولاذ الطري بسمك يصل إلى 6.5 مم.

النظام الهيدروليكي المتقدم
• يتم تصنيع الأجزء الميكانيكية الهندسية بدقة في مكابس هيدروليكيه H+L وفقا لمعايير عالية الدقة. حيث تتحكم وحدة التحكم الإلكترونية HS3 في السرعة وضربة رأس الهيدروليكي الذي يبلغ 30 طن.
• هيكل الجهاز مصمم بشكل فريد مما يضمن التقليل من الصيانة الوقائية.

التركيبة البرجية مع الأدوات المتعددة
• محطات الفهرسة الآلية لديها تركيبة حلزونية مزدوجة الإتجاه. الحلزون مصنع حسب الطلب في أزواج وذات دقة عالية. خلوص التروس الجانبية الحلزونية يمكن التحكم بها في حدود 0.001 مم ويمكن ظبطها
تمتلك هيكل ذات اسنان دودية مزدوج دقيق للغاية (هيكل مكوكي مزدوج)، حيث يمكن التحكم بادودة تحت مقياس 0.0001 مم، ويمكن تعديلها للأستعمال.
• كل برج يأتي مع 4 تصاميم رئيسية، وعدد من المحطات بنطاق من 32 إلى 52، وتصل إلى 4 محطات فهرسة.
• نظام توجيه الفهرسة الأوتوماتيكي للترتيب المستمر يقلل من الأخطاء ويتفادى زمن التوقف.
• يمكن تركيب كل محطة بأدوات مختلفة وذات علاة تجارية، مثل Mate وا Wilson.
• 32 محطة ذات 2 من الفهرسة الآلية:
برج مستوى الادخال لـACCURL يتكون من مجموعة متكاملة من الأدوات مع محطتين للفهرسة التلقائية.

• 32 محطة ذات 3 من الفهرسة الآلية :
بوجود محطة واحدة مرنة، يمكن تحديث برج المطحة 32 وإضافة محطة ذات مؤشر تلقائي D.

• 42 محطة ذات 4 من الفهرسة الآلية:
تم تصميم ACCURL بحيث يكون أكثر مرونة مع وجود أربع محطات للفهرسة التلقائية ذات قدرة تجهيز المواد المتقدمة.

الحصول على شهادة CE
عندما صممنا سلسلة الآلة T، كانت السلامة هي أحد العناصر الأساسية التي تم أخذها بعين الاعتبار. وتم القيام بهذا الأمر بواسطو نظام الكشف الكشف البصري المعتمد من قبل CE، والذي تم وضعه في منطقة التشغيل الآلة.

المعدات القياسية
• نظام التحكم CNC Oi-PO لسلسلة FANUC
• إعادة تنظيم المثبتات آلياً ومفاتيح التحميل.
• نظام تشحييم (تزييت) الدوات (Airblow).
• لوحة التحكم المستقلة.
• التحكم بدواسة القدم.
• 1 البرمجيات ( برنامج Lantek أو RADAN ).
• دليل المستخدم وفهرس الصيانة.
• 15 x A محطة 1/2، ذات ثبات 1,6-12,7 مم للدورة.
• 12 x B محطة 1-1/4، ذات ثبات 12,8-31,7مم للدورة.
• 2 x C محطة 2، ذات ثبات 31,8-50,8 مم للدورة.
• 1 x D محطة 3-1/2، ذات ثبات 50,9-88,9مم للدورة.
• 3 x D محطة 3-1/2، مؤشر 50,9-88,9 مم للدورة
• مؤشر درجة حرارة الزيت الرقمي.
• برنامج لاستخدام العجلة وأدوات التشكيل.
• صندوق المخلفات.
• سلسلة حماية حول الماكينة ( نظام السلامة ).
• نظام تبريد الزيت الهيدروليكي.

المعدات الخيارية:
• أدوات التحزيز والتشكيل للأبعاد والأشكال المختلفة.
• حاجز الضوء ( آلة القياس CE).
• ورقة حمل المشابك الإضافية.
• أدوات متعددة من 3،6،8 محطات.
• محولات لمحطات مختلفة (B, C, D).
• أدوات مغلقة خاصة لحز(notching) المواد الغير قابلة للصدأ (TIN, TICN, TICN Plus, MOVIC)
• شلال للعمل ( جسر لاخذ المواد المشتغلة)
• طاولة فولاذية مقاومة للصدأ مزودة بكرة سفلية للدعم.

المواصفات
الصنف الوحدة SF-T 50
قدرة الخرم طن 50
طول الاجتيازي للمحور X مم 2490±10
طول الاجتيازي للمحور Y مم 1525±10
أقصى حجم للرقاقات مم 1525×4980
أقصى سماكة لصفيحة مم 6.35
أقصى كتلة للمواد كجم 110
سرعة الاجتيازية محور X متر/ لدقيقة 80
سرعة الاجتيازية محور Y متر/ لدقيقة 70
أقصى سرعة للاجتياز متر/ لدقيقة 105
سرعة الخرم في ملعب 25مم خرم/ لدقيقة 250
سرعة القضم ( مدة الخرم 4 مم، في ملعب 1 مم) خرم/ لدقيقة 360
نوع الأدوات سماكة البرج
أقصى قطر للضربة مم 88.9
عدد محطات الأدوات 34
عدد مؤشر المحطات التلقائي pcs(type) 2(B)
سرعة دورات البرج rpm 30
سرعة مؤشر الدوران التلقائي rpm 50
رام مسافة الضربات أو الكمات مم 0-31
جدول العمل برش + كرة
عدد المشابك الورقية pcs 3
إمدادات الطاقة KVA 26
إمدادات التهوية NL/min 250
ضغط الهواء bar 5
سعة خزان النفط أو الوقود Litre 180
حجم صندوق التحكم مم 1100*535*1980
عدد المحاور القابلة للتحكم Axis 4+1
ذاكرة رام (RAM) KB 512
واجهة تسلسلية RS232 / RJ45 / PCMCIA
دقة التخريم مم ±0.1
• المواصفات تخضع للتغير دون إشعار مسبق.
• معدل التسارع/ وتباطؤ لمحور X/ Y يعتمد على وزن المواد.
• سرعة الخرم يعتمد على الظروف المعالجة، مثل مدى الضربة، والتسارع/ والتباطؤ لسرعة المحور.

صور مفصلة

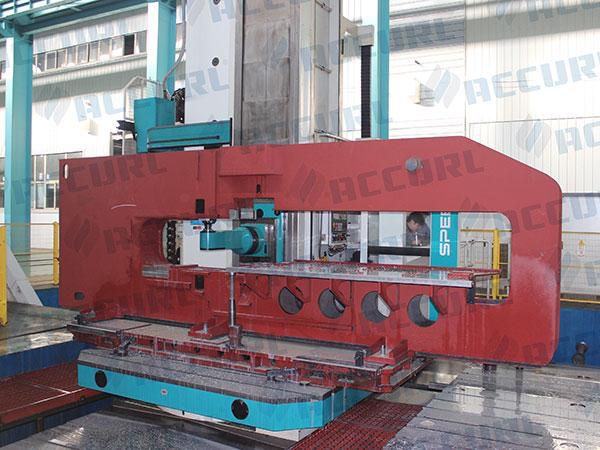

  •  تركيبة الإطار المحكمة وعلى شكل الحرف O لماكينة التخريم CNC تركيبة الإطار المحكمة وعلى شكل الحرف O لماكينة التخريم CNC

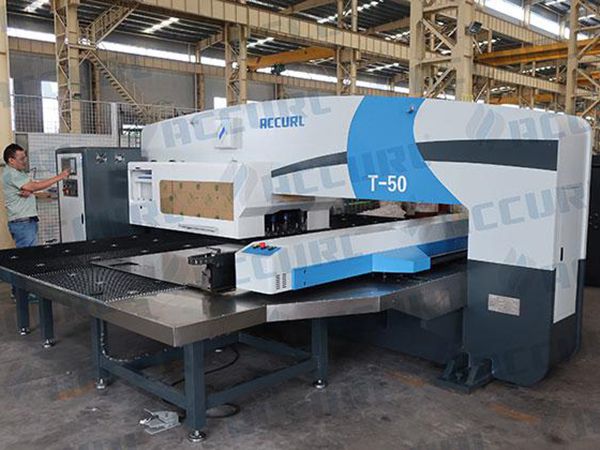

  •  آلة CNC لتخريم الصفائح MAX-T-50 Ton للبيع آلة CNC لتخريم الصفائح MAX-T-50 Ton للبيع

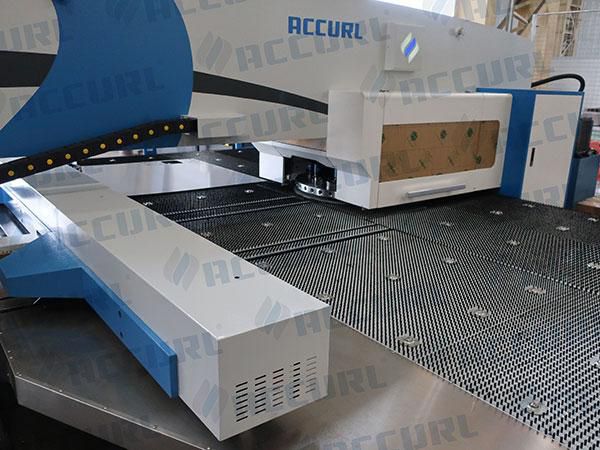

  •  آلة التخريم CNC البرجية ACCURL ذات الأداء العالي. آلة التخريم CNC البرجية ACCURL ذات الأداء العالي.

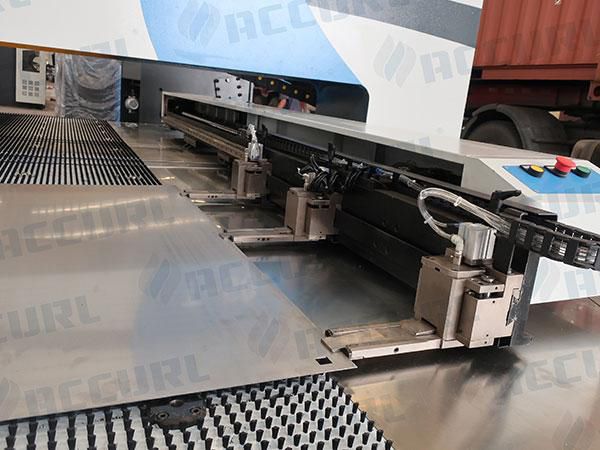

  •  مثبتات إعادة التموضع ومفاتيح  التحميل. مثبتات إعادة التموضع ومفاتيح التحميل.

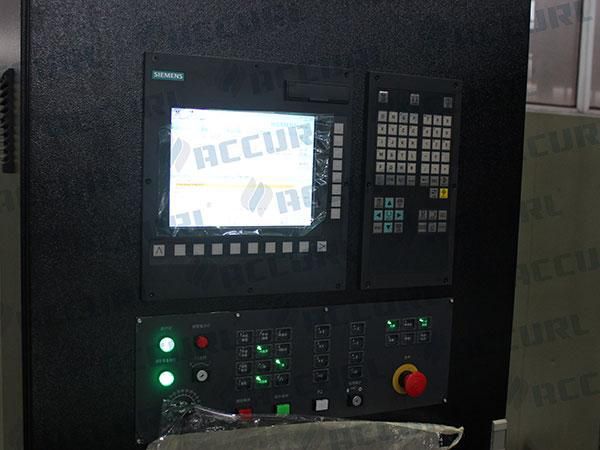

  •  نظام التحكم SIEMENS 840D CNC للآلة التخريم Accurl CNC البرجية نظام التحكم SIEMENS 840D CNC للآلة التخريم Accurl CNC البرجية

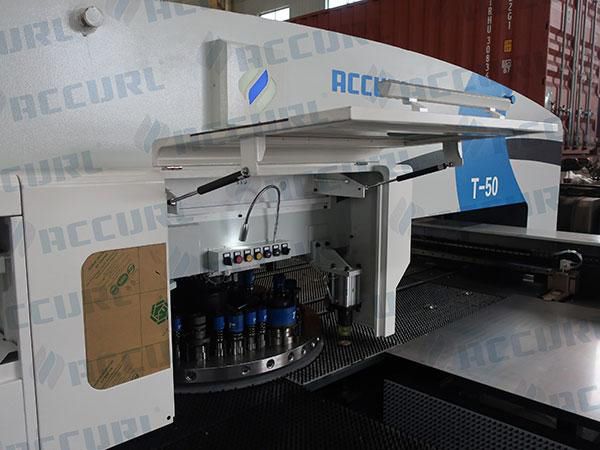

  •  البرج مع 32 محطة البرج مع 32 محطة
