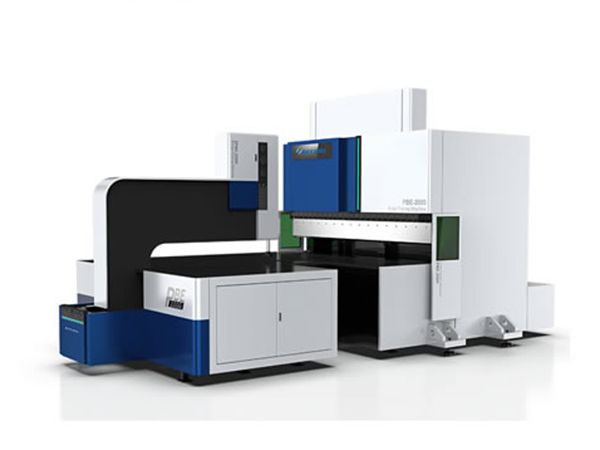

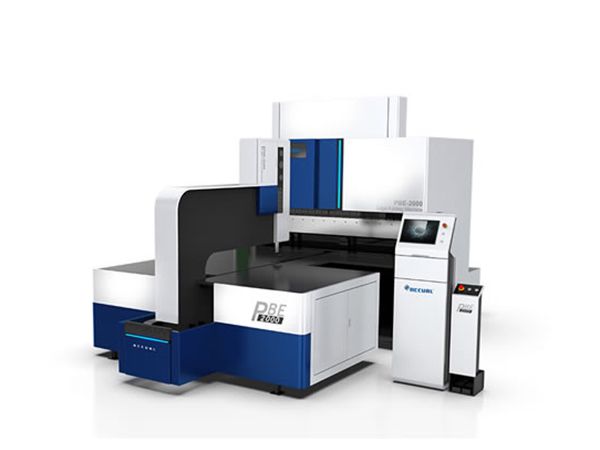

آلة ثني الألواح المعدنية
تمثل آلات ثني الألواح المعدنية سلسلة PBE الجيل المتطور من تكنولوجيا الثني الآلي، حيث تعمل كمعيار لانتقال الصناعة من العمل اليدوي إلى الأتمتة فيما يخص تصنيع الصفائح المعدنية. ولذا، فقد ساعدت بتقليل بشكل كبير من تكاليف العمالة مع تحقيق كفاءة وإنتاجية أعلى بنسبة 300 بالمائة مقارنة بآلات الثني التقليدية، حيث يصل زمن الثني إلى 0.3 ثانية لكل عملية ثني. لذا، تم تحسين الدقة بشكل كبير من خلال التحكم في BUS ذو الحلقة المغلقة ونظام النقل الكهربائي المؤازر.
لا تحتاج آلات الثني متعددة الأطراف لتغيير القالب، كما أن شوط العمل قصير وعملية التغذية سريعة.
يمكن طيها لأعلى ولأسفل تلقائيًا وفقًا لعملية الثني لإنجاز ثني الأقواس والحواف والزوايا المتنوعة.
تم اعتماد نظام التحكم في التشغيل الذكي للغاية بحيث يمكن ثني قطع العمل المختلفة بشكل فعال.
| البند | وحدة | PBE-1400 | PBE-2000 | PBE-2500 | |
| أقصى طول للثني | mm | 1400 | 2000 | 2500 | |
| أقصى عرض للصفيحة (للوح) | mm | 1500 | 1500 | 1500 | |
| أقصى ارتفاع للثني | mm | 170 | 170 | 170 | |
| أدنى قياس لقطعة العمل (ثني من أربع جهات) | mm | 110x200 | 110x200 | 110x200 | |
| أدنى قياس لقطعة العمل (ثني من جهة واحدة) | mm | 110 | 110 | 110 | |
| أدنى نصف قطر | mm | 1.2 | 1.2 | 1.2 | |
| زاوية الثني | ° | ±180 | ±180 | ±180 | |
| أقصى سرعة للثني | s/bending | 0.5 | 0.5 | 0.5 | |
| أدنى سماكة للصفيحة (للوح المعدني) | mm | 0.35 | 0.35 | 0.35 | |
| أقصى سماكة للصفيحة (للوح المعدني) | SS | mm | 1.0 | 1.0 | 1.0 |
| MS | mm | 1.5 | 1.5 | 1.5 | |
| AL | mm | 2.0 | 2.0 | 2.0 | |
| الأبعاد (الطول×العرض×الارتفاع) | mm | 3100x5300x2600 | 3100x6050x2600 | 3100x6050x2600 | |
| الطاقة الكلية | KW | 45 | 45 | 45 | |
| جهد العمل | V | 380V±10% | 380V±10% | 380V±10% | |
-
-

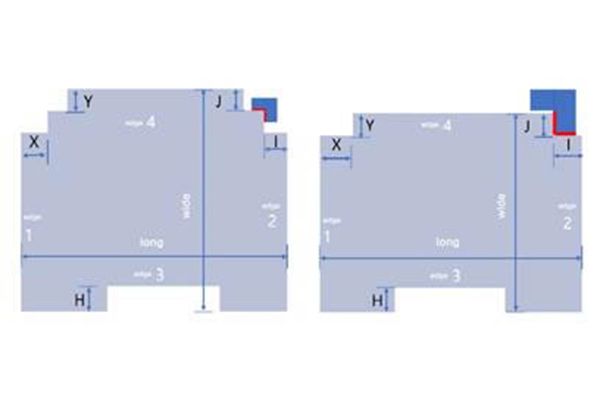

طرق متعددة التموضع
يعمل محرك سيرفو على التحكم في حركة كتلة تحديد الموضع، وهي سريعة ودقيقة.
-
-

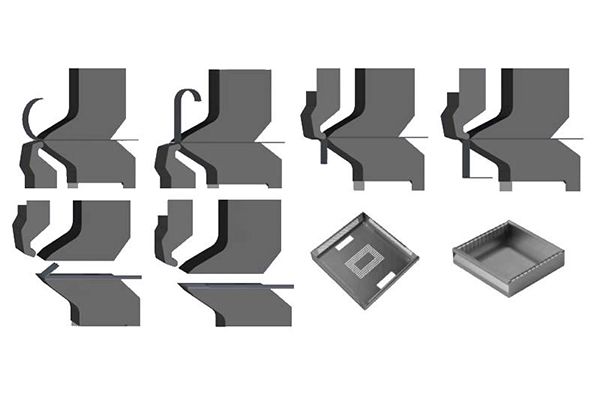

أدوات عامة
تتميز آلة الثني القياسية بأنها قوية، حيث يمكنها تحقيق كل من عملية الثني لأعلى ولأسفل، دون تدوير الصفيحة. كما يمكنها أيضًا إجراء ثني HEM والثني ARC بشكل أوتوماتيكي.
-
-

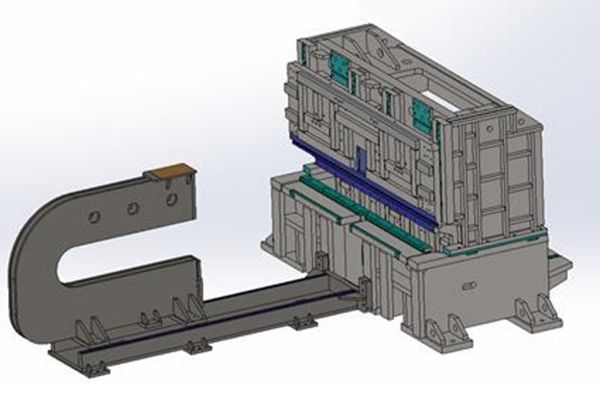

إطار ملحوم من الألواح
يتحكم محرك سيرفو في حركة كتلة تحديد الموضع، وهي سريعة ودقيقة.
-
-

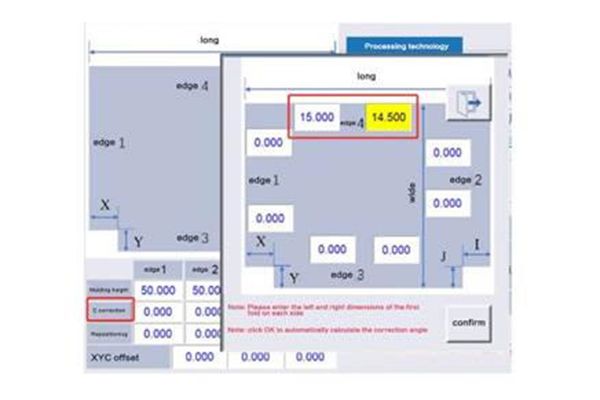

التصحيح التلقائي لزاوية الدوران
يمكن لخاصية التصحيح التلقائي ضبط محور C / C11 تلقائيًا للتعويض عن أخطاء تدوير الصفيحة أو اللوح.
-
-

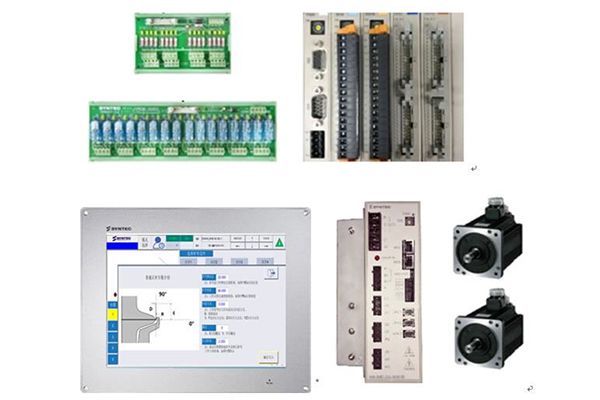

نظام التحكم

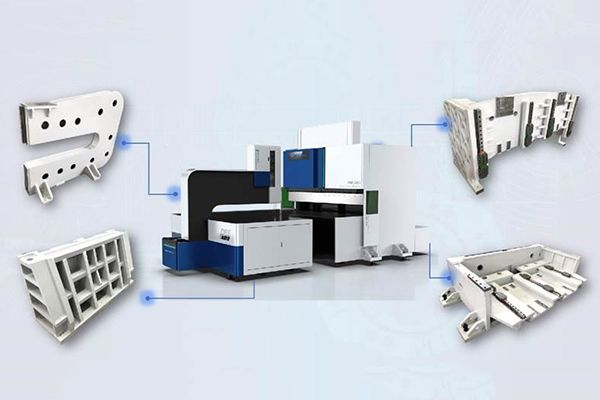

يتم تصميم الآلة بهيكل مقوس نظرًا لمتطلبات الحركة عالية الكثافة لآلة ثني اللوحة، والذي يكون سميكًا ومتسعًا. كما أن الهيكل مقوى وملدن ويخدم طويلاً وذلك لضمان دقة تشغيل طويلة الأمد واستقرار وصلابة عالية لآلة الثني.
-
-
النظام المؤازر
تم اعتماد نظام الحلقة المغلقة بالكامل المؤازرة الكهربائية النقية، ويدعم النظام ما يصل إلى 16 محورًا من الوصلات المتزامنة، بحيث يكون عمل الثني سلسًا، وتكون العملية الميكانيكية منسقة للغاية، ويمكن تحقيق العديد من الإجراءات المعقدة المختلفة بسلاسة. كما تتميز آلة الثني بأكملها بكفاءة عمل عالية ولا تتطلب صيانة مكلفة. كما أن لديها نظام تشحيم ذاتي عندما تكون كمية الزيت أقل من القيمة المحددة، حيث يقوم النظام بالتنبيه تلقائيًا، وما على المستخدم سوى اتباع تعليمات البرنامج لإضافة شحم التزليق.
