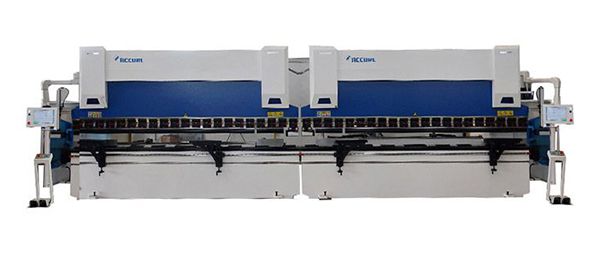

آلة الثني الترادافية (مع وحدة تحكم مدمجة للسلامة PCSS-A)

آلة الثني الترادافية (مع وحدة تحكم مدمجة للسلامة PCSS-A)

تم تصميمها باستخدام محول ارادفي من Lazersafe حاصل على شهادة السلامة الأوروبية CE، مما يجعل زمن الكبس أو الثني قصير مع جودة ثني ممتازة. كما يتم وصل آلتين ثني معًا لتشكيل آلة ثني (آلة كبس) ترادفية. ويمكن ذلك التبديل بحرية بين الوضع الفردي والترادفي.

استفسار
المواصفات التقنية
الخواص الفنية (EURO PRO)
B1240
B25110
B32135
B32175
B40135
B40175
B40220
B40400
طول الثني (mm) 1250 2500 3200 3200 4000 4000 4000 4000
قوة الكبس (طن) 40 110 135 175 135 175 220 400
المسافة بين الأعمدة الجانبية (mm) 950 2100 2700 2700 3300 3300 3300 3300
أقصى عملية فتح (mm) 380 430 430 430 430 430 460 560
أقصى شوط للانزلاق (mm) 160 200 200 200 200 200 200 300
عمق القناة (الممر) (عند عمود C) 320 400 400 400 400 400 400 450
سرعة الغلق (مم/ ثانية) 180 200 200 200 180 180 165 150
سرعة الرجوع (مم/ ثانية) 150 160 160 160 160 160 150 120
    1. آلة الثني الترادافية (مع وحدة تحكم مدمجة للسلامة PCSS-A)

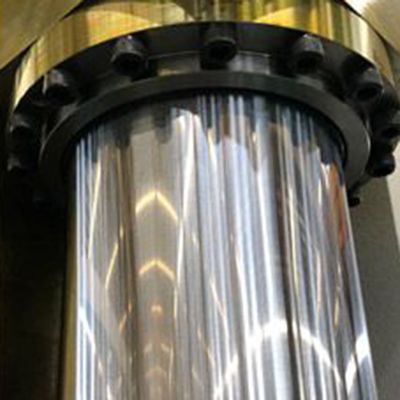

    2. AMB (نظام هيدروليكي HOERBIGER)

      تم تصميم مكبس الثني ACCURL CNC (آلة الثني) بنظام هيدروليكي HOERBIGER متقدم (AMB)، حيث يتم تجميع جميع المكونات الهيدروليكية معًا في نظام هيدروليكي واحد بما في ذلك المضخة والصمام ومرشح الضغط ووحدة الأداء، والتي يتم التحكم فيها مركزيًا بواسطة كتلة تحكم واحدة.

    1. آلة الثني الترادافية (مع وحدة تحكم مدمجة للسلامة PCSS-A)

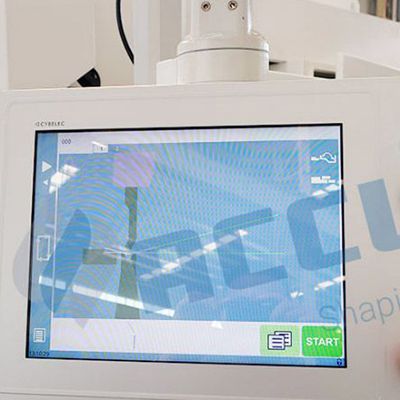

    2. وحدة تحكم مدمجة للسلامة PCSS-A

      تعمل وحدة التحكم المضمنة PCSS-A على توسيع إمكانيات التحكم في الماكينة من خلال حل الجيل التالي لمكبس الضغط الترادفي، حيث يتميز أحدث حل ترادفي بمحول ترادفي بأنه يقوم بمزامنة وظائف السلامة والتحكم عبر كلا الجهازين ونظام بصري مخصص للحماية المرنة في كل من التكوينات الفردية والترادفية.

    1. آلة الثني الترادافية (مع وحدة تحكم مدمجة للسلامة PCSS-A)

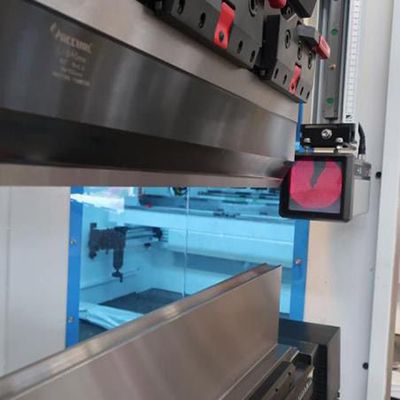

    2. نظام الحماية بالليزر

      يوفر هذا النوع من نظام الحماية LZS-LG-HS الحل الفعلي لسلامة المشغل وإنتاجية الماكينة. كما تم تصميمه للاستخدام مع سلسلة PCSS A لنظام Lazer Safe، كما تجدر الإشارة إلى أنه متوافق مع الفئة 4 ويلبي معايير السلامة الدولية الصارمة (مع وحدة تحكم السلامة المتكاملة من الفئة 4 من والحاصلة على شاهدة السلامة الأوروبية CE).

    1. آلة الثني الترادافية (مع وحدة تحكم مدمجة للسلامة PCSS-A)

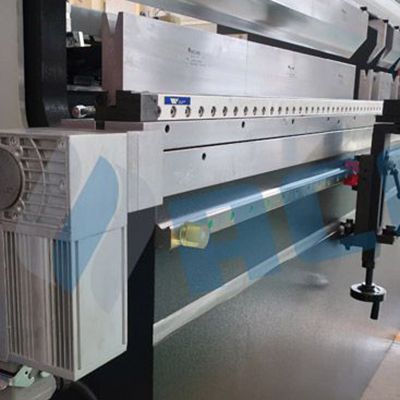

    2. طاولة التتويج (تحديب/ ثني) CNC

      يتيح نظام الثني CNC للمستخدم تعويض تشوهات العارضة أثناء الانحناء. وبهذه الطريقة، تظل الزاوية ثابتة على الطول كامل.

    1. آلة الثني الترادافية (مع وحدة تحكم مدمجة للسلامة PCSS-A)

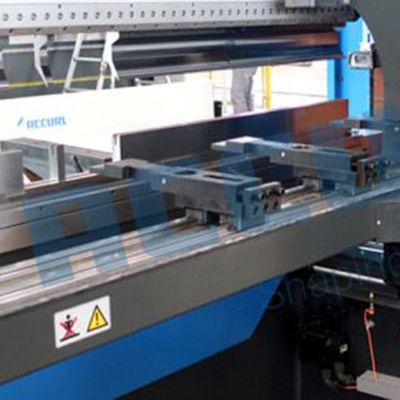

    2. BGA- آلة CNC بنظام BGA-4 لمحور X ومحور R

      تم تزويد آلة الثني بنظام قياس خلفي CNC من سلسلة BGA قوي التحمل من أجل ضمان دقة التكرار القصوى والدقة العالية في تموضع المحاور.
