مكبس هيدروليكي بأربعة أعمدة (لتشكيل SMC)

إن سلسلة YL32 للمكبس الهيدروليكي بأربعة أعمدة مصممة خصيصاً لإنتاج مكونات تشكيل الصفائح، وهي تعرف أيضاً بمركبات تشكيل الصفائح (SMC). مقارنة بآلة تشكيل الصفائح، فإن مركبات التشكيل SMC تتميز بكمية الإنتاج الكبيرة وهي فعالة جداً من ناحية التكلفة. إن مواد مركبات تشكيل الصفائح هي عادة الزجاج أو الألياف الكربونية المطلية بنوع من أنواع المواد الصمغية. عادة هذه المواد تتميز بالقوة والمرونة العالية.

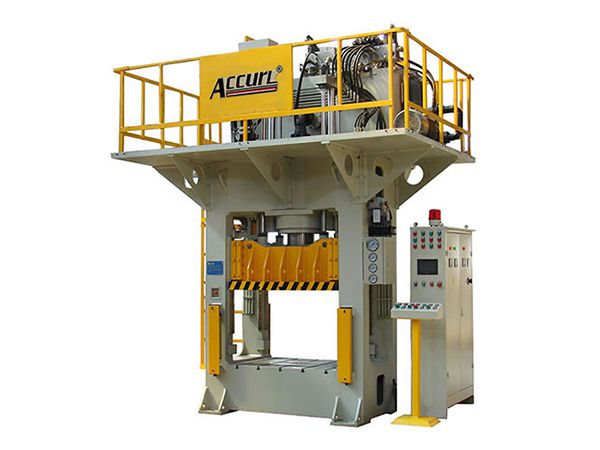

مكبس هيدروليكي بأربعة أعمدة (لتشكيل SMC)

المميزات الرئيسية للمكبس الهيدروليكي بأربعة أعمدة
1. إن مكبس التشكيل SMC يتميز بنظام تحكم مستقل والذي هو موثوق وسهل الصيانة.
2. تصميم محسن بهيكل ذو ثلاثة أعمدة، أربعة أعمدة. إن التصميم لديه أداء عالي لنسبة السعر.
3. تحكم كهربائي مستقل وموثوق، واجهة سمعية وبصرية وصيانة مريحة.
4. إن الصمامات الخرطوشية التي تستخدم في نظام التحكم الهيدروليكي تساعد على تنظيم تحكم التدفق وإبقاء النظام يعمل بشكل موثوق.
5. إن المكبس الهيدروليكي بأربعة أعمدة لديه خيار التحكم المركزي شبه أوتوماتيكي بالإضافة إلى التعديل اليدوي لزيادة كفاءة الإنتاج.
6. يتم اختيار عملية تشكيل ذات شوط ثابت أو عملية التشكيل ذات ضغط ثابت من على لوحة التحكم.
7. قوة التشغيل، يمكن تعديل الحركة بدون حمولة والحركة بالسرعة البطيئة وفقاً للمتطلبات الخاصة.

مواصفات المكبس الهيدروليكي بأربعة أعمدة

الموديل YL32- 63 YL32- 100 YL32- 160 YL32- 200 YL32- 250 YL32- 250A YL32- 315
القدرة kN 630 1000 1600 2000 2500 2500 3150
قوة الإخراج kN 190 190 190 280 280 280 630
قوة الرجوع kN 120 165 210 240 400 400 600
شوط قطعة الإنزلاق mm 500 500 560 710 710 710 800
قوة الإخراج mm 200 200 200 200 200 200 300
أقصى إرتفاع للإغلاق mm 800 800 900 1120 1120 1120 1250
سرعة قطعة الإنزلاق شوط راكد mm/s 100 120 100 120 130 160 100
الكبس mm/s 8-16 7-15 4-10 5-12 4-10 4-10 5-12
الرجوع mm/s 85 90 70 95 60 60 60
سرعة الإخراج الإخراج mm/s 55 75 75 80 80 80 55
الرجوع mm/s 105 140 140 145 145 145 145
لوحة القاعدة LR mm 580 690 800 1000 1120 1800 1260
FB mm 500 630 800 940 1000 1200 1160
الحجم الكلي LR mm 2500 2500 2550 2650 2800 3600 3500
FB mm 1430 1430 1430 1350 1400 1400 1500
فوق الأرض mm 3220 3250 3210 3800 3950 4290 4600
قوة المحرك الرئيسي kW 5.5 7.5 11 15 15 15 22
الوزن kg 2800 3700 6500 9000 10300 16000 14000
الموديل YL32- 315A YL32- 400 YL32- 500 YL32- 500A YL32- 500B YL32- 630 YL32- 630A
القدرة kN 3150 4000 5000 5000 2500×2 6300 6300
قوة الإخراج kN 630 630 1000 1000 1000 1000 1000
قوة الرجوع kN 600 500 900 900 400×2 850 850
شوط قطعة الإنزلاق mm 800 800 900 900 900 900 900
قوة الإخراج mm 300 300 350 350 350 350 350
أقصى إرتفاع للإغلاق mm 1250 1250 1500 1500 1500 1500 1500
سرعة قطعة الإنزلاق شوط راكد mm/s 90 100 100 100 150 100 130
الكبس mm/s 5-12 4-10 7-15 7-15 7-15 5-12 5-12
الرجوع mm/s 60 70 80 80 90 85 85
سرعة الإخراج الإخراج mm/s 55 55 75 75 75 75 75
الرجوع mm/s 145 145 170 170 170 170 170
لوحة القاعدة LR mm 900 1250 1400 2200 2200 1600 2200
FB mm 900 1250 1400 1600 1600 1600 1600
الحجم الكلي LR mm 3150 3500 3900 4800 4800 4510 4900
FB mm 1500 1600 2150 2250 2250 2250 2250
فوق الأرض mm 4500 4850 5200 5700 5600 5400 5700
قوة المحرك الرئيسي kW 22 22 2×22 2×22 2×22 2×22 2×22
الوزن kg 11000 16500 25500 35000 34000 33000 42000
الموديل YL32- 630B YL32- 800 YL32- 1000 YL32- 1000A YL32- 1600 YL32- 2000 YL32- 2000A
القدرة kN 3500×2 8000 10000 5000×2 2×8000 2×10000 6300×2+8000
قوة الإخراج kN 1000 1000 1600 1600 1000×2 1600×2 1600×3
قوة الرجوع kN 450×2 1000 1370 900×2 2×2700 2×1300 850×2+720
شوط قطعة الإنزلاق mm 900 1000 1000 1000 1200 1300 1600
قوة الإخراج mm 350 350 350 350 350 500 500
أقصى إرتفاع للإغلاق mm 1500 1600 1600 1600 1800 1800 2000
سرعة قطعة الإنزلاق شوط راكد mm/s 130 120 120 110 120 110 130
الكبس mm/s 5-12 5-12 5-12 5-12 4-9 4-9 4-9
الرجوع mm/s 83 95 85 65 95 70 75
سرعة الإخراج الإخراج mm/s 75 95 75 75 70 60 65
الرجوع mm/s 170 170 150 150 160 160 135
لوحة القاعدة LR mm 2200 2200 1500 2500 2800 3200 4600
FB mm 1600 1600 1500 1800 2000 2200 2600
الحجم الكلي LR mm 4900 4800 4500 5100 5600 4500 6000
FB mm 2250 2400 2400 2400 2600 3200 3600
فوق الأرض mm 5600 5700 5700 6000 6200 7200 8000
قوة المحرك الرئيسي kW 2×22 2×30 3×22 3×22 3×30 3×37 3×37
الوزن kg 40000 53000 53000 72000 110000 160000 250000
