ماكينة القطع بألياف الليزر 3KW IPG للأشكال الكبيرة

ماكينة القطع بألياف الليزر ACCURL Genius 3kw تتميز بسرعة القطع وكفاء الطاقة، خصوصاً عند مقارنتها ماكينة القطع بليزر CO2. سهلة الاستعمال مع التركيبة التي تحتاج إلى صيانة قليلة فقط، خدمتها على طول أعلى ليزر الألياف، وتم إعتمادها على نطاق دولي نظراً لكفائتها.

ماكينة القطع بألياف الليزر 3KW IPG للأشكال الكبيرة

• سهولة استخدام وحدة التحكم FAGOR 8060 CNC
• الخصائص الفريدة:
- أقصى سرعة للتموضع المتزامن: 160 متر \ دقيقة.
- سرعة التعجيل: 25 m/ s2 (2.5G).
- الدقة: ±0.05 مم
- كفاءة الطاقة: تقلل بشكل كبير من إستهلاك الطاقة.
- جهاز الرنين IPG YLS-3000w
• رأسة القطع Raytools المتطور (مع السفع بتقاطع الهواء).
• محكم الغلق بالكامل لضمان أقصى حماية للمشغل.
• نظام تغيير الضغط الفعال للغازات من العالي إلى المنخفض.
• وظيفة الزمن الآلي وحساب تكلفة الوحدة.
• توصيل الشبكة من الخارج.
• تصريف الدخان (يتمثل في أنماط متسلسلة).
• تجميع قطع الشغل وتشطيبها.
• نظام التحكم للصمام النسبي المزدوج لضغوط الغازات والنظام الخاص للتقطيع بضغط عالي.

المقدمة:
ماكينة القطع بالليزر مع مبدل البليتات المزدوج
نوع التركيب المحكمة بالكامل الكبيرة ذات السرعة العالية
طاقة الليزر: 3000 وات
طاولة عمل البليتات، توفير الوقت لتفريغ المواد، إضافة إلى ذلك تحسن كفاءة العمل.
مساحة القطع: 1500 مم×3000 مم، 2000 مم×4000 مم، 2000 مم× 6000 مم
نظام الحلقة المقفلة لرف التروس المزدوج ومتحكم PMAC (America Delta Tau Systems Inc).

المعدة بالمواصفات القياسية
• متحكم FAGOR 8060 CNC
• الجهاز الرنان الليزري الإيتربيومي (Ytterbium) IPG YLS-3000W.
• مبدل البليتات المزدوج الأوتوماتيكي (طاولة بحركة كوكبية)
• الرف ذو الدقة العالية ونظام التدوير بالتروس (المصنوع في ألمانيا)
• نظام Radan or Lantek CAD/CAM
• مصدر الضوء
• المبرد
• 3 عدسات حماية سفلية
• 3 موائمات للفوهة السريميكية
• نظام فوهة المعايرة الأوتوماتيكية
• عدسات مع طول بؤري 5.9”
• نظام تجميع الخبث الذكي \ نواقل الرقائق
• نظام نقل حزمة الألياف (كابل الألياف)
• تعمل مع غازات (القطع) N2 و O2
• نظام ترصيف الوضع الإبتدائي
• قطاع الغاز المساعد
• إنذار الإنعكاس الأوتوماتيكي
• إضاءات التشغيل
• خمس فوهات على النحو التالي: ( 1.0 مم، 1.2 مم، 1.5 مم، 2.0 مم، 2.5 مم، 3.0 مم)

المواصفات
النوع ECO-FIBER 3015 / 3KW
وحدة التحكم CNC FAGOR 8060 CNC نظام
محور X (الرف وتروس صغيرة) 3000 mm
محور Y (الرف وتروس صغيرة) 1500 mm
محور Z (براغي كروية) 100 mm
أقصى قدرة للقطع الفولاذ المطاوع 20mm
الفولاذ المقاوم للصدأ 10mm
الألمنيوم 8mm
أبعاد قطعة العمل 1525 x 3050 mm
الحركة الجانبية الخطية السريعة (محوري X وY) 105 m/min
التسارع 2.5G (25m/s2)
السرعة 148 m/min
دقة التموضع المطلقة ± 0.08 mm
التكرارية ( محوري X وY) ± 0.03 mm
أقصى سعة تحميل 2450 kg
نظام CNC بأداء عالي FAGOR 8060 العلامة التجارية من أسبانيا
طاقة الليزر IPG YLS-3 kW من ألمانيا
موجه ومحرك المؤازرة ذو الأداء العالي FAGOR العلامة التجارية من أسبانيا
رأس القطع بالليزر PRECITEC من ألمانيا
مخفض سرعة المحرك STOBER من ألمانيا
صور مفصلة
  • رأس القطع بالليز PRECITEC الألماني رأس القطع بالليز PRECITEC الألماني
  • طاقة الليزر IPG YLS-3 kW من ألمانيا طاقة الليزر IPG YLS-3 kW من ألمانيا

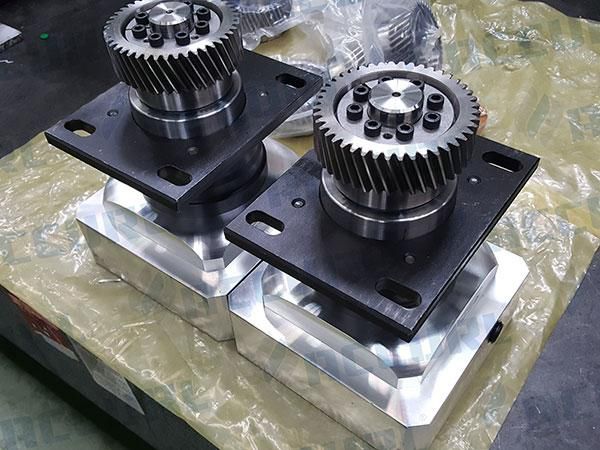

  •  الرف ذو الدقة العالية STOBER ونظام التدوير بالتروس (المصنوع في ألمانيا) الرف ذو الدقة العالية STOBER ونظام التدوير بالتروس (المصنوع في ألمانيا)

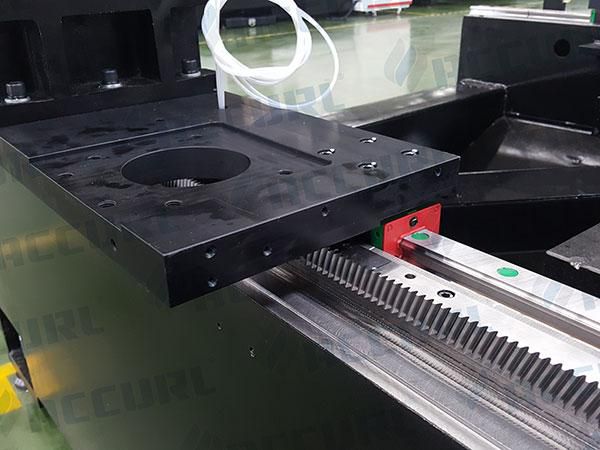

  •  الموجه الخطي والرف الموجه الخطي والرف

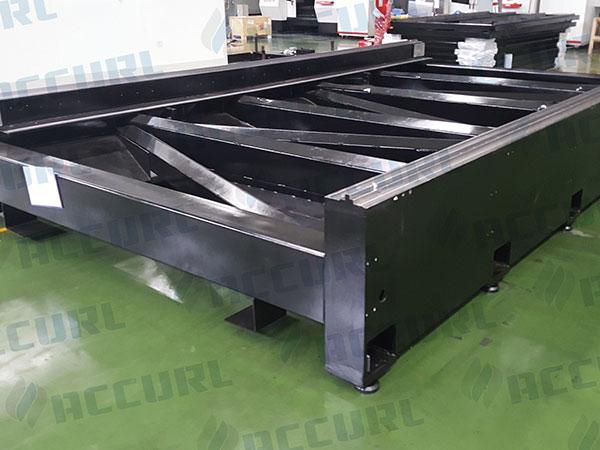

  • المعالجة الحرارية للهيكل المعالجة الحرارية للهيكل
