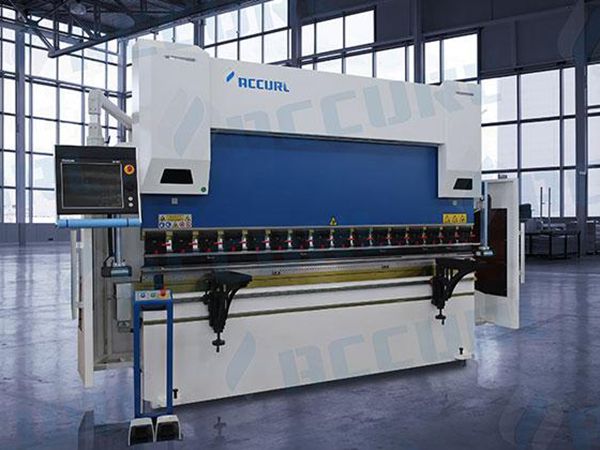

آلة الثني CNC بـ 6 محاور

آلة الثني CNC لسلسلة ACCURL® EURO-PRO تتميز بنظام التحديب CNC لتحسين الجودة، نظام القياس الخلفي بآلية المؤزارة لزيادة السرعة، ووحدة التحكم البياني القابلة لـ 3D لمحكاة تتابع الثني ونقاط التصادم.

آلة الثني CNC بـ 6 محاور

• تحقق الأداء المزدوج، تتميز بتأثير التكلفة وسهولة الإستخدام.
• القيمة المستحقة! أفضل توفير للمال في السوق.
• الاستخدام السهل لوحدة التحكم CNC والبرنامج.
• نتائج ثني دقيقة.
• التركيبة الصلبة مع مع نفس الهيكل الصلب المستخدم لكل صناعة ماكينات الثني ACCURL CNC.
• الفتح الأمامي الكبير يمكن من طول الإدخال للماكينة لوضع الاستخدام الأمثل.
• التصميم والبنية مع الهدف للمساعة على تحقيق تكلفة التصنيع المنخفضة.
• صناعة ماكينة الثني CNC بـ 6 محاور معيارية.

المعدة بالمواصفات القياسية
• كتلة واحدة، الهيكل الفولاذي الملحوم المقاوم للإنحراف وذو القوة العالية مع مادة ST44 A1.
• 6 محاور (Y1, Y2, X, R, Z1, Z2).
• عمق القناة (الممر) 410 مم.
• نظام القياس الخلفي مع المحاور X، R، Z1، Z2 الموجهة بـ محرك المؤزارة AC مع الرسومات البيانية الملونة.
• النظام الهيدروليكي للمؤازرة HOERBIGER.
• نظام مقاومة الإنحراف الآلي بتحكم CNC.
• التقوية والمقاطع العلوية المعيارية الرئيسية والأدوات السفلية 4V-Die (المقطع 835 مم).
• نظام ماسك أدوات التثبيت السهل مع الأدوات العلوية والسفلية.
• الاستخدام السهل حسب ظروف العمل، لوحة التحكم المتدلاة (المعلقة).
• واقيات الأمان للإضاءة الخلفية (الفئة -4 ).
• أغلافة الجانب الأمامي مع مفاتيح الأمان.
• التزامن للمحورين Y1+ Y2يتحقق عن طريق مشفرات خطية مع تسامح 0.01 مم .
• دواسة القدم متوافقة مع معايير CE.
• أذرع الدعم الأمامية مع شق T ومم لكل بوصة لتدريج المسطرة.
• التحكمات البيانية القياسية يمكن إختيارها من: متحكم شاشة اللمس البياني الملون DelemDA66T 3D، Cybelec Mod Eva 12 S.
• اللوحة الكهربائية مع نظام التبريد صممت لتتوافق مع معايير CE وومكونات آلية Simens والمعدة الكهربائية.

نظام التحكم Delem DA66T CNC:
• نمط برمجة شاشة اللمس البيانية 2D
• العرض المرئي 3D في المحكاة والإنتاج.
• 17” لون الوضوح العالي TFT.
• توافق تطبيقات ويندوز (Windows).
• توافق Delem Modusys. (وحدة قياس قابلية التمدد والتكييف).
• USB، أحهة بينية ملحقة.
• معمارية نظام التشغيلز
• استخدام دعم التطبيقات الخاصة خلال التحكم في ظروف تعدد المهام.
• حساس الثني وواجهة التصحيح البينية.

المواصفات:
النوع (EURO PRO) B1560 B2580 B32110 B32135 B32175 B40175 B32220
قوة الثني KN 600 800 1100 1350 1750 1750 2200
طول الثني mm 1500 2500 3200 3200 3200 4200 3200
الأعمدة البينية mm 1100 2060 2700 2700 2700 3700 2700
الفتح الأمامي mm 405 405 430 430 430 430 430
شوط الإنزلاق mm 200 200 200 200 200 200 200
عمق القناة (الممر) mm 370 400 400 400 400 400 400
عرض المسند mm 80 80 100 100 100 100 140
سرعة النزول mm/min 200 200 180 180 160 160 160
سرعة الكبس mm/min 8 8 10 10 10 10 10
سرعة الرجوع mm/min 180 180 150 150 150 150 140
شوط القياس الخلفي mm 500 600 800 800 800 800 800
الأبعاد الخارجية الطول mm 1825 2825 3500 3550 3500 4500 3500
العرض mm 1650 1650 1650 1650 1650 1650 1730
الإرتفاع mm 2300 2350 2650 2700 2700 2750 2900
الوزن kg 4600 5600 8000 9500 10000 12000 13200

أفضل نتائج للثني. المستخدمون يمكنهم أطول ثني وأجزاء أعمق باستخدام سلسلة Euro Pro B!

صور مفصلة

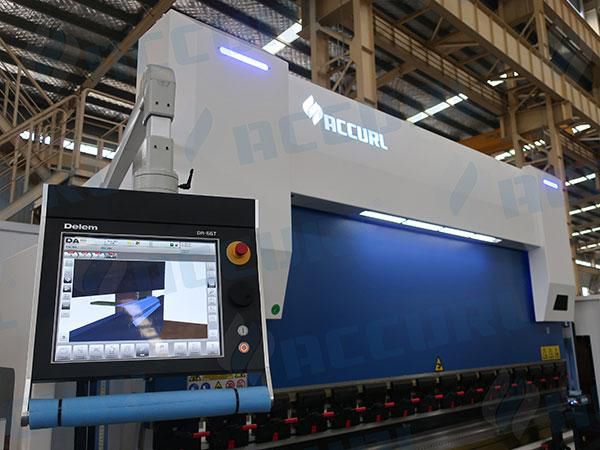

  • نظام التحكم CNC البياني DELEM DA66T 3D لماكينة الثني CNCنظام التحكم CNC البياني DELEM DA66T 3D لماكينة الثني CNC

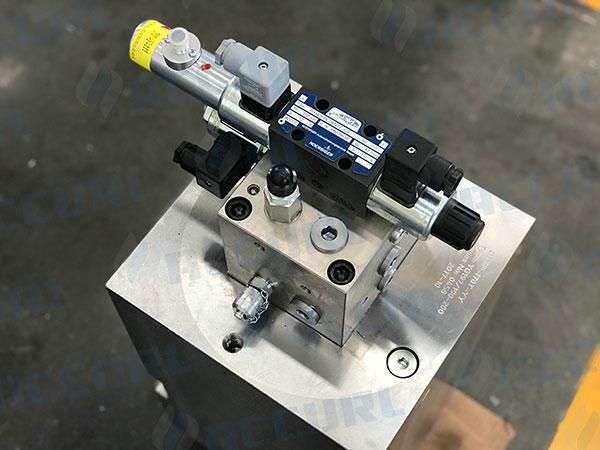

  • النظام الهيدروليكي HOERBIGER لماكينة الثني ACURLالنظام الهيدروليكي HOERBIGER لماكينة الثني ACURL

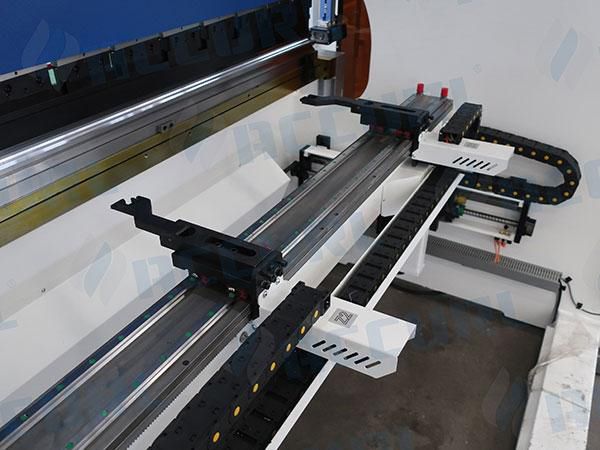

  •   آلة الثني BGA-4 للمحاور X E Z1 Z2 آلة الثني BGA-4 للمحاور X E Z1 Z2

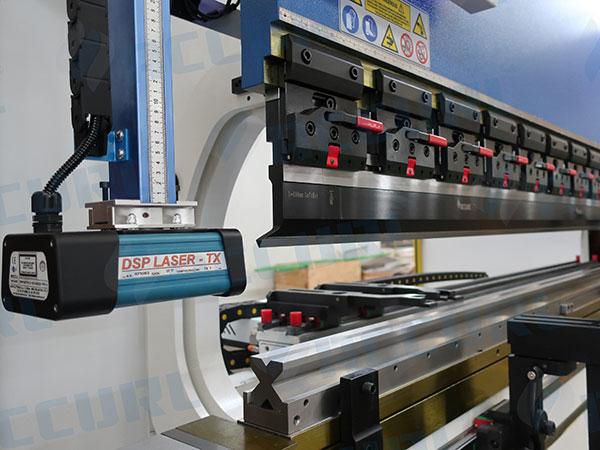

  •  الأدوات القياسية العلوية والسفلية 4V-Die الأدوات القياسية العلوية والسفلية 4V-Die
