آلة تخريم برجية CNC

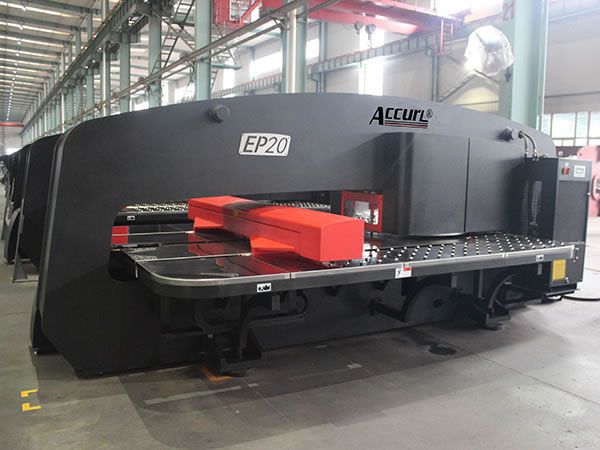

إن آلة التخريم البرجية CNC المقدمة من شركة ACCURL هي عبارة عن مزج متفوق بين الأداء وفعالية التكلفة. إن آلات الخرم CNC التي لدينا تتميز بتصميم الإطار على شكل O ويمكن أن تعمل على صفائح فولاذية معتدلة ذات ثخانة إلى 6.5mm .
إن القطع الميكانيكية ذات التصميم الهندسي الرائع التي في آلة التخريم البرجية CNC مصنوعة وفقاً لأعلى معايير دقة. إن التحكم بالحركة النظامية الإلكترونية HS3 لديها تحكم كامل على السرعة والشوط لرأس الخرم الهيدروليكي 30 طن.
إن الآلة التخريم البرجية هذه مزودة بجهاز مسك الأدوات ثخين ذو 30 محطة. فهي تأتي مع محطتان تأشير أوتوماتيكية.
إن محطات التأشير الأوتوماتيكية الإضافية إختيارية.
إن هذه السلسلة من آلة التخريم البرجية CNC تأتي مع نظام التحكم Siemens 802D SL الذي يمزج بين CNC (NC, PLC, HMI) وجهاز التحكم بالحركة في وحدة واحدة.
- إن سلسلة T30 لآلة التخريم CNC مزودة بجهاز جسري 30 محطة.
- إن معدات تشكيل المعادن هذه مصممة بجهاز CNC متطور الذي يمكن أن يقوم بتكوين العملية بالكامل.
- إن آلة التخريم الجسرية CNC مزودة بأدوات شد ذات جودة عالية للمسك بقطع العمل بإحكام في المكان عند عملية خرم المعادن.
- إن هذه السلسلة من معدات تشكيل المعادن مصممة بمميزات السلامة معتمدة من قبل CE.
- إن جهاز الخرم الجسري CNC لديه قوة خرم 30 طن.
- حلقوم بعمق 1500mm
- إطار بشكل O للحصول على أقصى نسبة من الصلابة والدقة
- تشكيل بالقطع نوع جسري ثخين
- إعادة تموضع أوتوماتيكي للصفيحة
- 4 محطات تأشير أوتوماتيكية
| الموديل | MVD-HPI-30 | |||||
| قدرة الخرم | kN | 300 | 300 | 300 | 300 | 300 |
| أقصى حجم لصفيحة الآلة (إعادة التموضع) | mm | 1250 | 1250 | 1250 | 1500 | 1500 |
| 2500 | 4000 | 5000 | 4000 | 5000 | ||
| شوط قطعة الإنزلاق | mm | 32 | 32 | 32 | 32 | 32 |
| أقصى ثخانة للوحة | mm | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| أقصى قطر للخرم | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| عدد القوالب | pc | 30 | 30 | 30 | 30 | 30 |
| دقة الخرم | mm | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
| قطعة الإنزلاق SPM | mm | 600/*900 | 600/*900 | 600/*900 | 600/*900 | 600/*900 |
| أقصى سرعة | m/min | 106 | 106 | 106 | 106 | 106 |
| الإطار | مستقيم | مستقيم | مستقيم | مستقيم | مستقيم | |
| نوع O | نوع O | نوع O | نوع O | نوع O | ||
| عمق الحلقوم | mm | 1275 | 1275 | 1275 | 1525 | 1525 |
| محور التحكم | pc | 4 | 4 | 4 | 4 | 4 |
| سرعة الجسر | r/min | 30 | 30 | 30 | 30 | 30 |
| أقصى قطر خرم للمحطة الدورانية | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| الطاقة | kw | 25 | 25 | 25 | 25 | 25 |
| أقصى وزن | kg | 156 | 156 | 210 | 210 | 235 |
| ضغط الهواء | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| الحجم الكامل (FB×LR×H) | mm | 5050×2700×2010 | 5050×4200×2010 | 5050×5200×2010 | 5650×4200×2010 | 5650×5200×2010 |
| الوزن | t | 19.5 | 20 | 20.5 | 21.5 | 22 |
