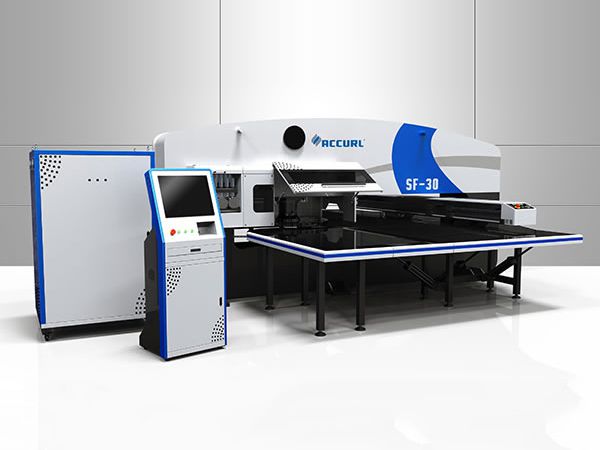

آلة التخريم البرجية CNC الهيدروليكية MAX SF-30T
من خلال توفير الاختيار بين آلاتنا من سلسلة TC-H من النوع البرجي السميك الكلاسيكي، يشرف لـ Accurl تقديم نطاق شامل من حلول التخريم في كلا الأداء والسعر.
المميزات العامة
1. آلة التخريم البرجية Accurl مصنوعة عن طريق بناء الفولاذ الصلب المغلق لتشكيل الهيكل القوي من أجل ضمان أدنى الانحراف خلال عملية العمل.
2. نظام التشغيل هو CNC وهيدروليكي.
3. مكبس التخريم البرجي Accurl يستخدم 4 محاور للتحكم؛ محور X ومحور Y للتحكم في حركة الصفيحة، محور T للتحكم في دوران البرج، محور C للتحكم في دوران محطة التقسيم الأوتوماتيكية لتقسيم الأدوات.
4. البرج الدوار بـ 32 محطة قادر على تخريم أجزاء الثقوب المعقدة، المتعددة والمختلفة الحجم في عملية التشغيل الواحدة.
5. محطات التقسيم الأوتوماتيكية قادرة على تخريم الزاوية المطلوبة من الأجزاء ذات الزوايا المختلفة المختلفة مع جهاز التحكم CNC.
6. يمكن استخدام أدوات التشكيل بالدرفلة في المكبس البرجي، مما يمكن لآلة التخريم البرجية TP توفير الحلول المتكاملة مع التكاليف الفعالة.
التصميم إلى التصنيع
برنامج التصميم / التصنيع بمساعدة الحاسوب Metalix CNCCAD CAD/CAM يوفر نظاما متكاملا يغطي على الدورة الكاملة من عملية تجهيز CNC.
تكنولوجيا التخريم
• رسم الأدوات الخاصة
• وظيفة التقسيم التلقائي
• تحديد موضع المشبك التلقائي
• إعادة توضيع الصفيحة الأوتوماتيكية
• CNCCAD توفر الاختيار التلقائي واليدوي للاستخدام الفعال للألواح المعدنية
• أدوات التشكيل بالدرفلة قابلة لاستخدام
• وظيفة التقطيع العام
• وظيفة تقطيع الشريط لحز الصفيحة
• وظيفة تقليل وقت الدورة للتقسيم التلقائي مع دوران إلى أقرب موقع
• اختيار ترتيب تخريم الأدوات
المعدات المعيارية
• نظام CNC بـ 4 محاور
• وحدة Siemens 808D CNC، المحركات المؤازرة ووحدات بدأ التشغيل
• الوحدة الهيدروليكية HL وRexroth
• برج 32 محطة، 10 محطات A و16 محطات B و2 محطتين C و4 محطات D (عدد 2 منها التقسيم التلقائي)
• إعادة التوضيع للمشابك
• المرجع التلقائي
• برنامج التصميم / التصنيع بمساعدة الحاسوب CAD/CAM
• التثبيت التلقائي بالمشبك
المعدات الاختيارية
• مكيفات الأداة
• محطة التقسيم D الإضافية
• أدوات البرج الدوار الرقيقة والسميكة
المواصفات التقنية لآلة التخريم البرجية CNC الهيدروليكية
| الموديل البند | ||||||
| القوة الاسمية | kN | 300 | 300 | 300 | 300 | 500 |
| سماكة الصفيحة القصوى | mm | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| حجم الأداة الأقصى | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| حجم الصفيحة الأقصى (إعادة التوضيع بمرة واحدة) | mm | 1250×2500 | 1250×4000 | 1250×5000 | 1500×5000 | 1250×5000 |
| دقة التخريم | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| نسبة الإصابة القصوى | h.p.m | 600/900 | 600/900 | 600/900 | 600/900 | 300 |
| عدد المحطات | set | 32 | 32 | 32 | 32 | 32 |
| عدد أدوات التقسيم | set | 2 | 2 | 2 | 2 | 2 |
| عدد محور التحكم | pcs | 4(X, Y, T, C) | 4(X, Y, T, C) | 4(X, Y, T, C) | 4(X, Y, T, C) | 4(X, Y, T, C) |
| وزن الآلة | kg | 14000 | 15000 | 16000 | 17000 | 21000 |
| الأبعاد الإجمالية | mm | 4965×2800 | 4965×4400 | 4965×5200 | 5210×5200 | 4965×5200 |
| ×2110 | ×2110 | ×2110 | ×2110 | ×2110 | ||
