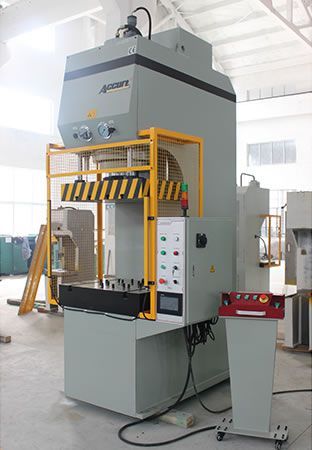

لقد تم تصميم المكبس الهيدروليكي بهيكل C لعدد من التطبيقات المختلفة لتشكيل الصفائح المعدنية بسرعة عالية.إن التصميم المدمج يجعل هذا المكبس مثالي للعمل على قطع تشغيل أصغر وعادة يتم تطبيقه في خطوط الإنتاج الأوتوماتيكية التي تقوم بتصنيع العلب وغيرها. إن آلة معالجة المعادن تقوم بالتشكيل، الخرم، الطي، التسوية والتجميع بالضغط.
مميزات المكبس الهيدروليكي بهيكل C
1. لقد تم غلق آلية تحريك المكبس لغايات السلامة ولكن من السهل فتحها بسهولة للصيانة.
2. إن الإطار الفولاذي الملحوم مصنوع من فولاذ ST44 A1 ذات قابلية عالية للبسط.
3. إن الحركة المغلقة بالكامل تمنع من وجود القطع المتدلية المكشوفة. فهو مزود بقطعة أنزلاق وطاولة قاعدة مع شق على شكل T.
4. إن مضخة التدفق ذات مكبس القابلة للتغير تخفض من نسبة الضجيج، ولديها سرعة عالية ومقاومة ضغط عالية.
5. إن الأسطوانة الرئيسية مصممة خصيصاً للضخ بسرعة عالية. فإن المحرك لديه وظيفة السرعة التصاعدية والتنازلية ممتازة وهذا لزيادة معدل الكفاءة.
6. يتم التحكم بالمكبس الهيدروليكي بالكامل بنظام PLC للحصول على عملية تعديل دقيقة للمعلمات.
7. يمكن تشغيل هذا المكبس يدوياً وباستخدام مفتاح التحكم بالقدم.
8. لقد تم تصميم أسطوانة الهيدروليك الرئيسية للإستعمال بسرعة عالية والتي تزيد كفاءة التشغيل بشكل كبير.
9. إن نظام أنبوب الهيدروليك ذات الدوائر المتكاملة والمدمجة لديه منصة متعددة الشعب التي تزيد من كفاءة التشغيل.
10. إن سياج الحماية مع نظام الحماية التواشجي متواجد لضمان سلامة المشغلين. فهو أيضاً مزود بمفتاح المقبض القابل للتحريك.
11. لقد تم تغطية الجانب الأمامي بمفاتيح سلامة، أضواء خلفية للسلامة (فئة-4) دواسة قدم معتمدة من CE.
12. إن جهاز التوجيه يتبنى أربعة أجهزة توجيه الموقع أسطوانية لضمان بأن معدات تشكيل المعادن سوف تعمل بثبات ودقة عالية. فهي سهلة للفحص والصيانة.
13. يتم تشغيل المكبس الهيدروليكي ذات هيكل C بنظام دورة واحدة أوتوماتيكية. لقد تم تركيب نظام أزرار الضغط باليدين لضمان عملية تشغيل سهلة وأمنة. يوجد ثلاث طرق للتشغيل: والتي هي بالتعديل، يدوياً وشبه أوتوماتيكي.
14. عناصر تحكم ذات ذاكرة قابلة للبرمجة للحفاظ على مواصفات المشروع التي يمكن أن تكون مفيدة لمشاريع الإنتاج الضخمة.
15. إن جميع القطع الكهربائية، الهيدروليكية و الميكانيكية مصممة لتتوافق مع المعايير الصناعية التي تلبي المواصفات الأمريكية الشمالية و المواصفات الأوروبية.
16. إن المكبس الهيدروليكي ذات هيكل C يستخدم أزرار ضغط باليدين الأثنتين ومفتاح تحكم بالقدم.
17. تحكم مزدوج:
أ. موضوع على قاعدة مرتفعة قابلة للتحرك وهذا للحصول على تشغيل مريح وسهل ومزود بأزرار كهربائية مزدوجة و زر وقف في حالة الطوارئ.
ب. دواسة بيد واحدة قابلة للتحريك
18. نظام شاشة اللمس الإختياري
1). تخزين بيانات القالب وحالات التصنيع.
2). وقت مخفض لتغيير ومعايرة القالب.
3). ذاكرة قابلة للتطبيق لحالات التشغيل، عرض الضغط، الشوط، بيانات، إلخ.
النموذج | HPP-40 | HPP-63 | HPP-80 | HPP1-100 | HPP-100A | HPP-160 | ||||
القوة | kN | 400 | 630 | 800 | 1000 | 1000 | 1600 | |||
قدرة العودة | kN | 80 | 69 | 115 | 135 | 135 | 210 | |||
الضغط الهيدرولي الأقصى | ملمتر | 25 | 25 | 25.5 | 25 | 25 | 26 | |||
شوط الانزلاق | ملمتر | 400 | 500 | 500 | 500 | 500 | 560 | |||
عمق اللحام الدرزي | kN | 280 | 320 | 320 | 380 | 500 | 400 | |||
الارتفاع الأقصى لقالب الثني |
التسوية | ملمتر | 600 | 700 | 700 | 700 | 750 | 900 | ||
الضغط | ملمتر | 800 | 1000 | 1000 | 1000 | 1100 | 1120 | |||
شوط الانزلاق | شوط عاطل | ملمترثانية | 110 | 130 | 70 | 75 | 75 | 75 | ||
الضغط | ملمترثانية | 9-22 | 6-14 | 8-18 | 7-15 | 7-15 | 7-15 | |||
العودة | ملمترثانية | 110 | 125 | 100 | 90 | 90 | 110 | |||
الدعامة | LR | التسوية | ملمتر | 1100 | 1200 | 1200 | 1400 | 2000 | 1600 | |
الضغط | ملمتر | 620 | 720 | 720 | 850 | 1000 | 1000 | |||
FB | ملمتر | 520 | 600 | 600 | 720 | 800 | 720 | |||
الانزلاق | LR | ملمتر | 560 | 620 | 700 | 700 | 700 | 700 | ||
FB | ملمتر | 420 | 460 | 500 | 500 | 500 | 500 | |||
ارتفاع الدعامة فوق الأرضية | ملمتر | 720 | 750 | 780 | 820 | 820 | 600 | |||
فتحة الدعامة | ملمتر | φ120 | φ150 | φ180 | φ200 | φ200 | / | |||
الحجم الإجمالي | LR | التسوية | ملمتر | 1250 | 1280 | 1350 | 1400 | 2000 | 1600 | |
الضغط | ملمتر | 1250 | 1280 | 1350 | 1400 | 1400 | 1600 | |||
FB | ملمتر | 1300 | 1450 | 1550 | 1900 | 2250 | 2300 | |||
فوق الأرضية | التسوية | ملمتر | 2600 | 2750 | 2860 | 2920 | 3020 | 3200 | ||
الضغط | ملمتر | 2800 | 3050 | 3160 | 3220 | 3370 | 3350 | |||
تحت الأرضية | ملمتر | / | / | / | / | / | / | |||
قدرة المحرك الرئيسي | kW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 15 | |||
الوزن | التسوية | كلغ | 2800 | 4200 | 5300 | 6400 | 7400 | 11000 | ||
الضغط | كلغ | 3000 | 4500 | 5500 | 6800 | 7800 | 12000 |
النموذج | HPP-200 | HPP-315A | HPP-315 | HPP-400 | HPP-500 | HPP-630 | |||
القوة | kN | 2000 | 3150 | 3150 | 4000 | 5000 | 6300 | ||
قدرة العودة | kN | 240 | 300 | 300 | 350 | 580 | 650 | ||
ضغط التشغيل الأقصى | ملمتر | 25 | 25 | 25 | 25 | 25 | 26 | ||
شوط الانزلاق | ملمتر | 710 | 800 | 800 | 800 | 900 | 1100 | ||
عمق اللحام الدرزي | kN | 500 | 800 | 1250 | 1250 | 1500 | 1500 | ||
الارتفاع الأقصى لقالب الثني |
التسوية | ملمتر | 1120 | 1250 | 1250 | 1250 | 1500 | 1500 | |
الضغط | ملمتر | 1500 | 1600 | 1600 | 1700 | 1900 | 1900 | ||
شوط الانزلاق | شوط عاطل | ملمترثانية | 80 | 80 | 80 | 90 | 80 | 80 | |
الضغط | ملمترثانية | 5-12 | 7-15 | 7-15 | 5-12 | 7-15 | 7-15 | ||
العودة | ملمترثانية | 100 | 75 | 75 | 88 | 80 | 80 | ||
الدعامة | LR | التسوية | ملمتر | 1600 | 1800 | 2000 | 2200 | 2500 | 2500 |
الضغط | ملمتر | 1200 | 1250 | 1400 | 1600 | 1800 | 1800 | ||
FB | ملمتر | 800 | 1000 | 1200 | 1300 | 1400 | 1400 | ||
الانزلاق | LR | ملمتر | 750 | 1250 | 1100 | 1150 | 1200 | 1200 | |
FB | ملمتر | 600 | 800 | 800 | 900 | 1000 | 1000 | ||
ارتفاع الدعامة فوق الأرضية | ملمتر | 600 | 400 | 400 | 400 | 400 | 400 | ||
فتحة الدعامة | ملمتر | / | / | / | / | / | / | ||
الحجم الإجمالي | LR | التسوية | ملمتر | 1600 | 1800 | 2000 | 2200 | 2500 | 2500 |
الضغط | ملمتر | 1400 | 1450 | 1500 | 1700 | 1800 | 1800 | ||
FB | ملمتر | 3600 | 3600 | 3800 | 3900 | 4600 | 4600 | ||
فوق الأرضية | التسوية | ملمتر | 3400 | 4600 | 4700 | 4700 | 5100 | 5100 | |
الضغط | ملمتر | 3800 | 4800 | 4900 | 5000 | 5300 | 5300 | ||
تحت الأرضية | ملمتر | / | 1200 | 1350 | 1400 | 1600 | 1600 | ||
قدرة المحرك الرئيسي | kW | 15 | 30 | 30 | 30 | 22×2 | 22×2 | ||
الوزن | التسوية | كلغ | 16800 | 26000 | 33000 | 42000 | 51000 | 51000 | |
الضغط | كلغ | 18500 | 28000 | 36000 | 46000 | 56000 | 56000 |
